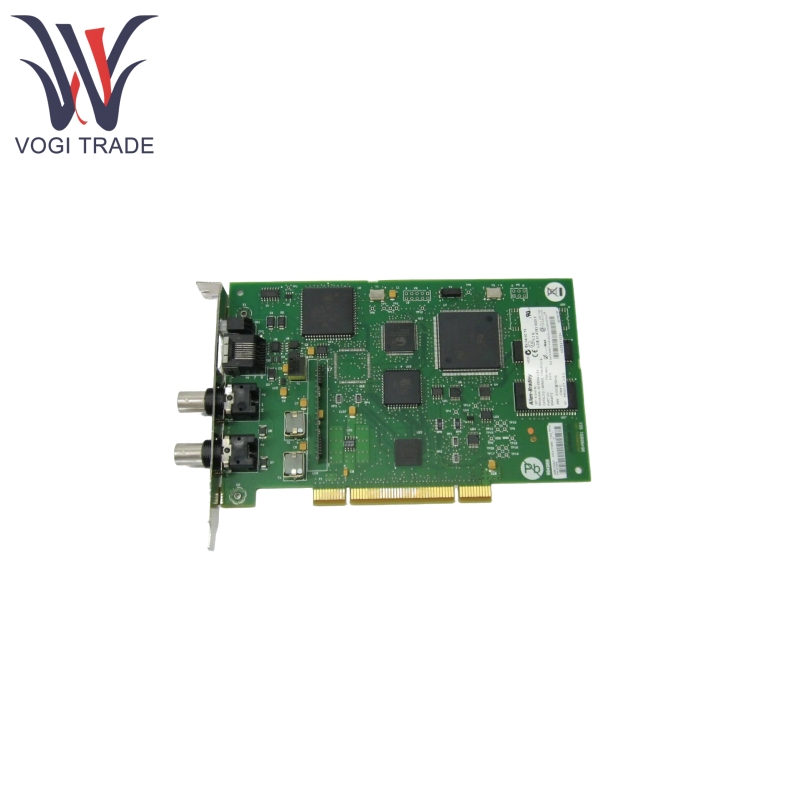

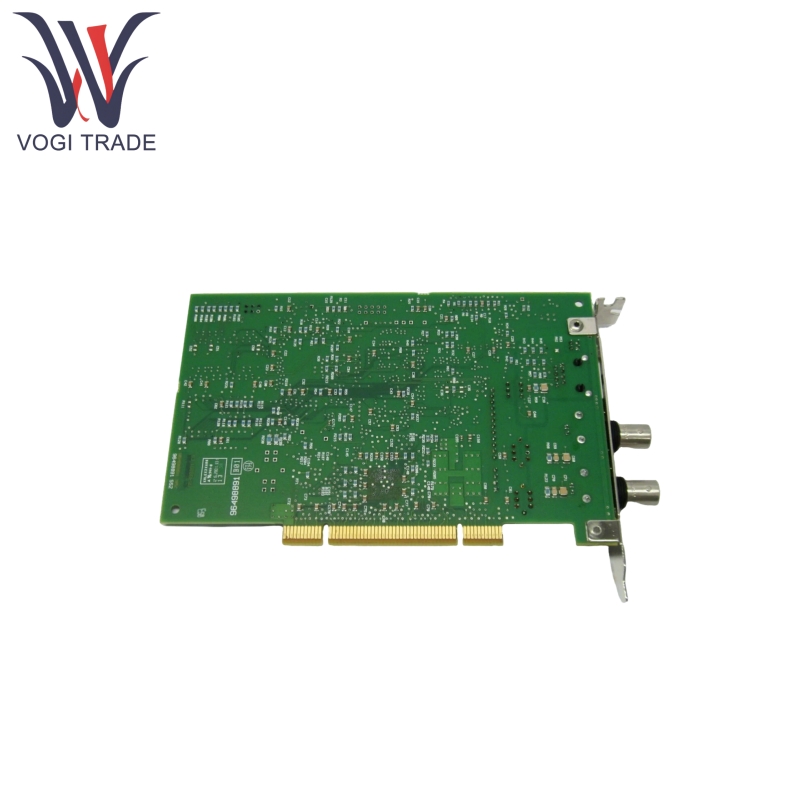

Allen Bradley 1784-pcic

제품 기능

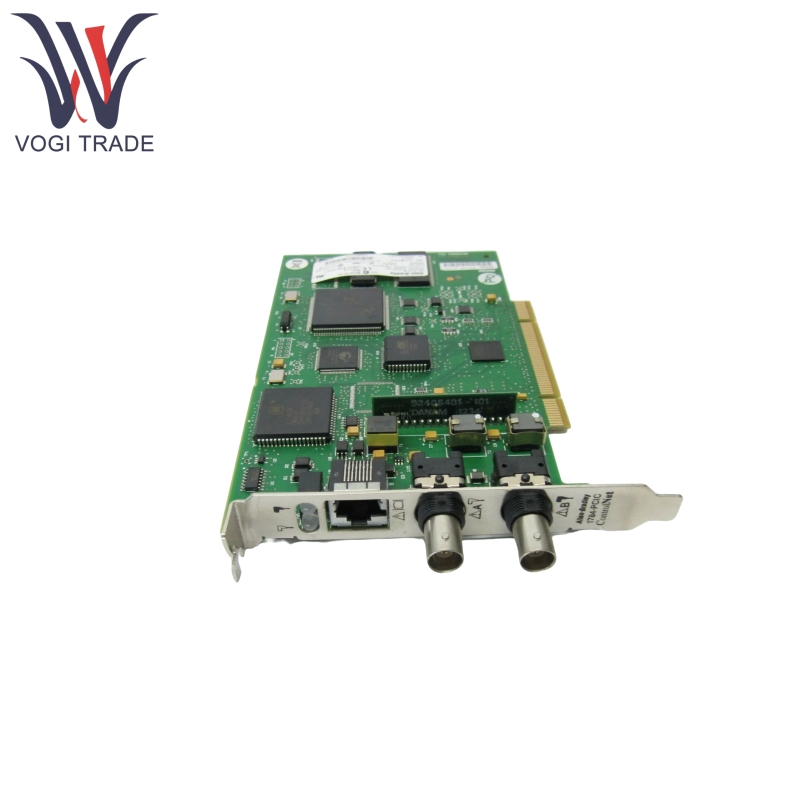

Allen Bradley 1784-PCIC는 두 가지 연결 방법을 지원합니다. 하나는 BNC 인터페이스 (채널 A 및 채널 B)를 통해 ControlNet 네트워크에 직접 연결하는 것입니다. 다른 하나는 1786-CP 전용 케이블을 사용하여 NAP (Network Access Port)의 RJ-45 인터페이스를 통해 네트워크의 다른 Controlnet 장치에 연결하는 것입니다.

Allen Bradley 1784-PCIC는 중복 미디어를 지원합니다. 네트워크가 중복 케이블 시스템을 사용하는 경우 채널 A와 채널 B는 각각 두 개의 케이블에 연결하여 통신 신뢰성을 향상시킬 수 있습니다. 중복되지 않은 시스템에서는 채널 A 만 연결해야합니다.

Allen Bradley 1784-PCIC에는 LED 표시등 (채널 A 및 B)이 장착되어 있으며, 이는 조명 상태 (상수, 깜박임, 교대)를 기반으로 장치의 전원 공급 장치, 드라이버 상태, 네트워크 결함 등을 결정하는 데 사용할 수 있습니다.

Allen Bradley 1784-PCIC는 정전기에 민감하므로 작동 중에 반 정전기 절차를 따라야합니다 (접지 손목 스트랩 사용, 접지 된 물체를 만지면서 연결하고 커넥터 핀을 터치하지 않음).

제품 작동 원리

Allen Bradley 1784-PCIC 통신 인터페이스 카드를 컴퓨터의 사용 가능한 PCI 슬롯 (PCI Express 아님)에 삽입하고 나사로 고정하고 (BNC 인터페이스를 통해 Controlnet 네트워크 또는 1786-cp 케이블을 통해 네트워크 장치로 연결) 네트워크에 연결하십시오.

운영 체제의 해당 드라이버를 설치하십시오 (드라이버 파일은 전용 CD의 \ Drivers 디렉토리에 있습니다). 초기 설치 또는 드라이버 업데이트의 경우 문서의 단계를 따르십시오 ( "장치 관리자"를 통해 드라이버 경로를 지정).

RSLINX 소프트웨어를 사용하여 ControlNet 드라이버를 구성하거나 (네트워크 주소, 장치 일련 번호를 지정 함) SoftLogix 섀시 모니터 (SoftLogix5800 컨트롤러에 적용 가능)를 사용하여 가상 백플레인 드라이버를 구성하십시오.

컴퓨터는이 카드를 통해 Controlnet 네트워크의 장치와 데이터를 교환하여 프로그래밍 터미널 액세스, 장치 모니터링 및 데이터 수집과 같은 기능을 지원합니다.

제품 매개 변수

다음과 같은 세부 사항은 Allen Bradley 1784-PCIC Communication Interface 카드에 대한 것입니다.

PCI 버스 호환성 : PCI 개정 2.2를 준수합니다. 5V/3.3V PCI 슬롯, 32 비트/64 비트 PCI 슬롯 및 PCI-X 슬롯과 호환됩니다. PCI Express 슬롯과 호환되지 않습니다.

운영 체제 호환성 : Windows XP (서비스 팩 1 이상), Windows 2000 (서비스 팩 4 이상), Windows 98 및 Windows ME를 지원합니다.

소프트웨어 호환성 : Controlnet 소프트웨어 용 Rockwell 소프트웨어 RSLINX (버전 2.42.00 이상) 및 RSNETworx가 필요합니다.

전기 분리 : 50V의 연속 분리 전압, 60 초 동안 600V를 견딜 수 있도록 테스트했습니다.

작동 온도 : 0 ~ 55 ° C (32 ~ 131 ° F)

저장 온도 : -40 ~ 85 ° C (-40 ~ 185 ° F)

상대 습도 : 5% ~ 95% 비 응축

기계적 성능 :

진동 : 2G @ 10 ~ 500Hz (IEC 60068-2-6을 준수)

작동 충격 : 30G (IEC 60068-2-27)

운영되지 않는 충격 : 50g

전원 공급 및 전력 소비 :

전원 요구 사항 : 5V DC, 700ma Max. (클래스 2)

전력 소실 : 3.5W
