벤틀리 네바다 133388-02

제품개요

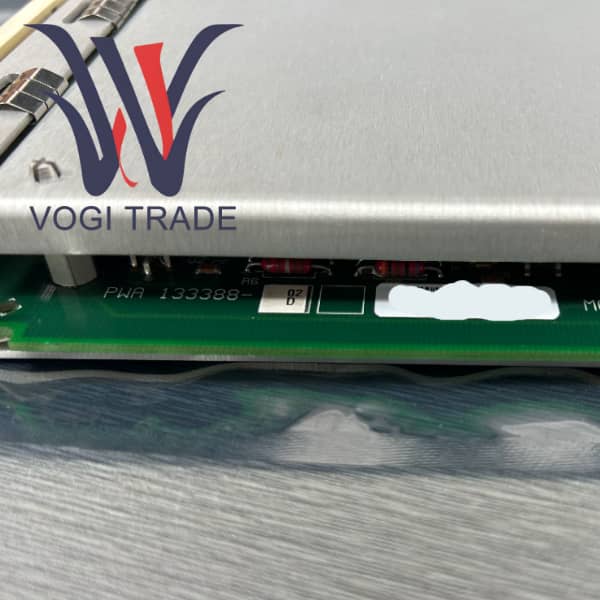

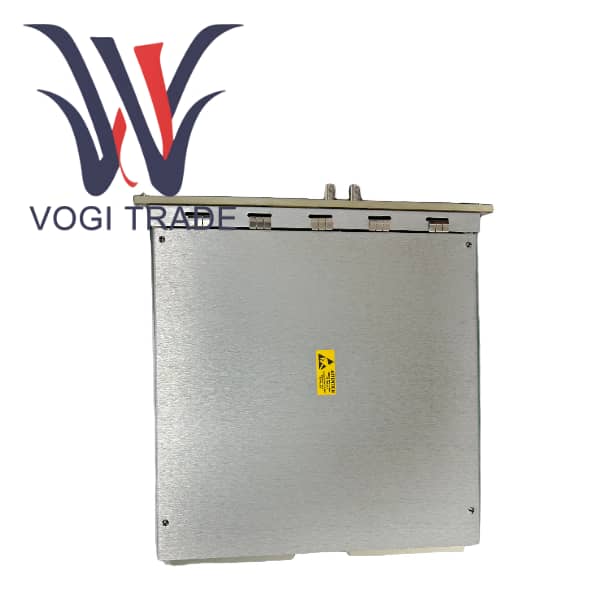

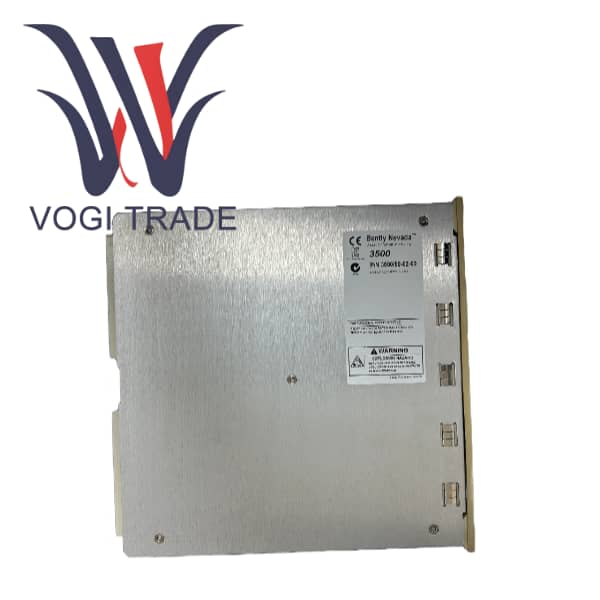

133388-02는 베이커휴즈의 자회사인 벤틀리 네바다(Bently Nevada)가 출시한 3500/50 타코미터 모듈이다. 133388-02는 3500 상태 모니터링 및 기계 보호 시스템의 핵심 구성 요소로, 고정밀 속도 측정, 과속 보호, 제로 속도 감지, 역방향 경보 및 회전 장비의 회전자 가속 모니터링을 위해 특별히 설계되었습니다.

이 모듈은 단일 너비 설계를 채택하고 표준 3500 랙에 직접 삽입할 수 있습니다. 타코미터 모듈은 타코미터 센서의 최대 2개 독립 채널로부터 신호를 수신할 수 있습니다. 첨단 디지털 신호 처리 기술을 통해 정확한 속도 값을 계산하고 사용자가 설정한 알람 로직에 따라 릴레이 출력을 구동하여 보호 인터록을 작동시킵니다. 한편, 타코미터 모듈은 4~20mA 아날로그 출력을 제공하여 실시간 회전 속도 데이터를 공장의 DCS 또는 SCADA 시스템에 원활하게 통합하여 중앙 집중식 모니터링을 구현합니다. 133388-02는 중요한 회전 자산의 안전하고 안정적이며 효율적인 운영을 보장하기 위한 초석입니다.

제품 기능적 특징

다차원 기계 상태 인식

기본 속도 모니터링은 고정밀 및 광범위한 실시간 속도 판독값을 제공합니다.

과속 보호는 조기 경고 및 위험 종료에 대한 두 가지 독립적인 경보 수준으로 설정할 수 있습니다. 우발적인 트립을 방지하기 위해 시간 지연을 프로그래밍할 수 있습니다.

영점 속도 감지는 기계가 완전히 정지했는지 여부를 정확하게 판단할 수 있으며, 이는 휠 회전 및 시작-정지 논리에 매우 중요합니다.

역방향 감지는 샤프트의 역회전을 식별하고 경고하여 비정상적인 작업 조건으로 인한 손상으로부터 장비를 보호합니다.

로터 가속 알람은 회전 속도의 변화율을 모니터링하고 서지 및 실속과 같은 일시적인 오류를 감지하는 데 사용할 수 있습니다.

유연한 신호 처리 및 적응성

이중 임계값 트리거 모드

자동 임계값에서 133388-02 모듈은 트리거 레벨을 자동으로 조정하여 신호 진폭이 안정적인 애플리케이션에 적합합니다.

수동 임계값에서 사용자는 +9.5Vdc ~ -23.5Vdc 범위 내에서 트리거 레벨을 정밀하게 설정할 수 있으며 히스테리시스를 0.2 ~ 2.5V로 설정하여 신호 지터로 인한 잘못된 트리거링을 효과적으로 억제할 수 있습니다. 신호 품질이 좋지 않은 오래된 장치에 특히 적합합니다.

광범위한 센서 호환성은 외부 전원 공급 장치와 자체 전원 자기 전기 픽업이 필요한 와전류 프로브를 동시에 지원하여 다양한 응용 시나리오에 적응합니다.

강력한 시스템 통합 및 진단 기능

4-20mA 표준 출력은 회전 속도 및 가속도와 같은 주요 매개변수를 산업 표준 신호로 출력하여 상위 시스템과의 통합을 용이하게 합니다.

전면 패널 버퍼 출력은 고품질 원시 센서 신호를 제공하므로 현장 엔지니어가 결함 진단 및 스펙트럼 분석을 위해 휴대용 데이터 수집기를 사용할 수 있습니다.

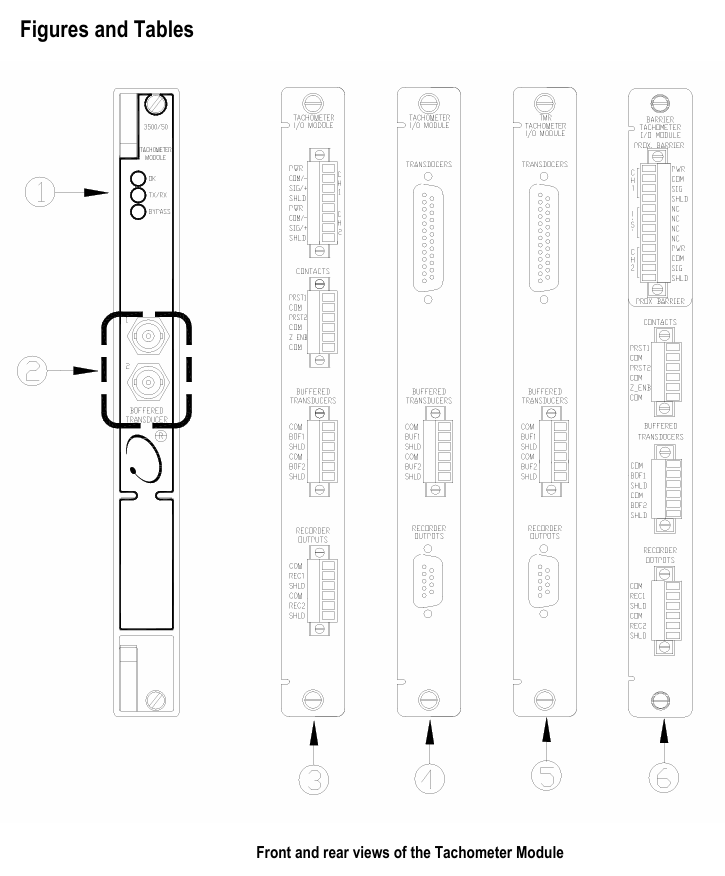

133388-02의 3개 전면 패널 LED는 유지보수 담당자에게 모듈의 상태, 통신 상태 및 작동 모드에 대한 직관적인 정보를 제공하여 일일 검사 및 문제 해결을 크게 단순화합니다.
