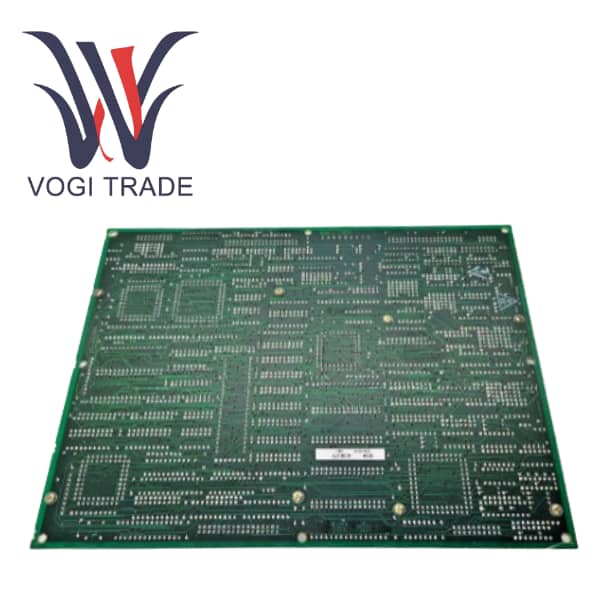

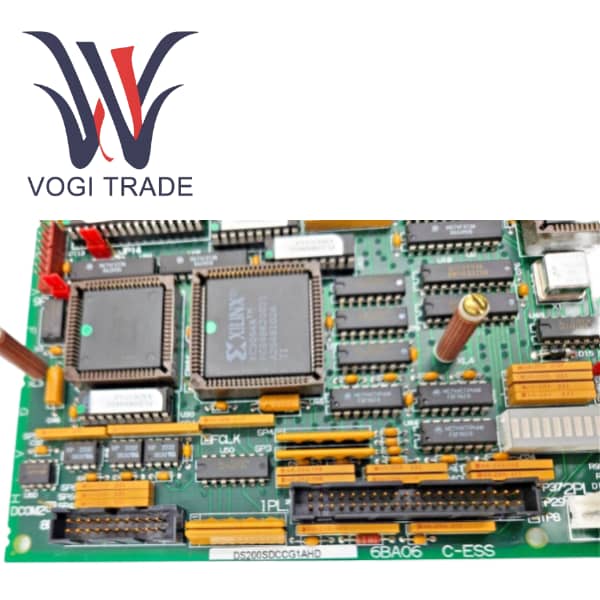

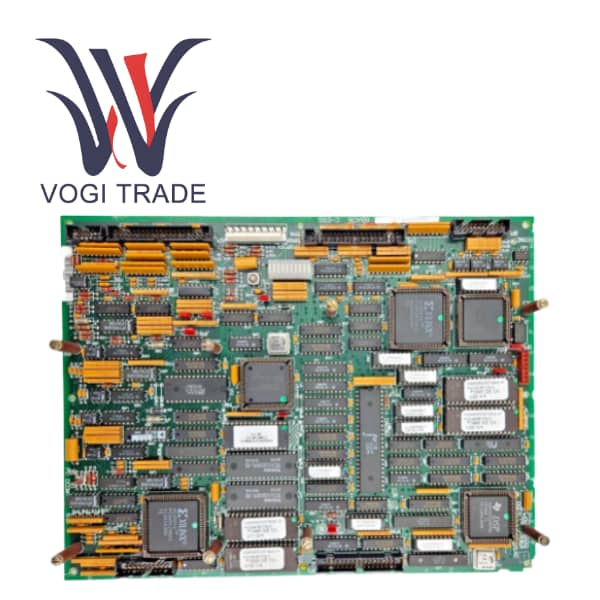

GE DS200SDCCG1AGD

작동 매개변수

제품 시리즈: SDCC(드라이브 제어 카드)

그룹: G1(AC2000, DC2000, EX2000 드라이브용)

온보드 메모리: DS200SDCCG1AGD 원활한 데이터 처리를 위해 여러 프로세서에서 액세스할 수 있는 공유 RAM

4개의 EPROM(U11, U12, U22, U23): 공장에서 프로그래밍된 구성 데이터를 저장합니다.

EEPROM(U9) 1개: 현장에서 조정 가능한 매개변수를 저장합니다.

전원 입력: DS200SDCCG1AGD 전원 공급 장치/인터페이스 보드에서 2PL 커넥터를 통해 수신: ±5V, ±15V, ±24V DC.

커넥터:

시스템 통신용 기본 커넥터 8개:

1PL, 2PL 전원 공급 장치/인터페이스 보드(IMCP 등)와 인터페이스합니다.

3PL  LAN 통신 카드(SLCC)와 인터페이스합니다.

6PL, 8PL  광범위한 I/O 신호 처리를 위해 드라이브 터미널 보드(NTB/3TB 또는 STBA)와 인터페이스합니다.

7PL  신호 프로세서 카드(SPC/SPCB)와의 인터페이스 - G3 모델에는 없습니다.

11PL 미터로 출력 - G3 모델에는 없습니다.

진단 표시기  BCD(오류 1-399) 또는 바이너리(오류 400-1023) 형식으로 자세한 오류 코드를 표시하는 10개의 LED 표시기. 런타임 변수를 대략적으로 표시하도록 구성할 수도 있습니다.

제품 오버검토

GE DS200SDCCG1AGD는 General Electric의 DIRECTO-MATIC® 2000 제어 시스템의 핵심 구성 요소로서 고성능 드라이브 제어 카드(SDCC) 역할을 합니다. GE 드라이브 제어 카드는 AC/DC 모터 드라이브 및 여자기의 '두뇌' 역할을 하도록 설계되었으며 기본 제어 회로와 시스템 소프트웨어를 통합합니다.

그룹 G1 제품인 DS200SDCCG1AGD는 주로 AC2000, DC2000 및 EX2000 드라이브 애플리케이션용으로 설계되었습니다. 이 카드는 이중 포트 RAM을 통한 고속 데이터 교환 기능을 갖춘 고급 삼중 프로세서 아키텍처를 사용하여 복잡한 모터 제어 알고리즘, 시스템 수준 관리 및 실시간 I/O 상호 작용을 처리할 수 있습니다.

제품특징

강력한 멀티 코어 처리 능력. 3개의 프로세서 아키텍처에서 각 장치는 전용 작업을 담당하여 복잡한 제어 프로그램의 고속 및 정밀 실행을 보장하며 고성능 벡터 제어 또는 서보 애플리케이션에 적합합니다.

풍부한 디지털, 아날로그, 인코더 피드백 및 직렬 통신(RS-232C, RS-422) 인터페이스를 제공하는 포괄적인 I/O 인터페이스 기능으로 모터, 센서, 메인 컨트롤러 및 주변 장치의 신호를 연결하고 처리할 수 있습니다.

고급 진단 및 유지 관리 기능

지능형 LED 진단은 깜박임 모드를 통해 오류 코드를 신속하게 식별하여 문제 해결 시간을 크게 단축할 수 있습니다.

온보드 다중 테스트 포인트 설계는 오실로스코프 또는 멀티미터를 사용하여 편리한 신호 측정 및 회로 디버깅을 지원합니다.

하드웨어 점퍼와 소프트웨어 매개변수(EEPROM에 저장됨)의 결합된 설계는 다양한 드라이브 유형, 피드백 장치 및 제어 논리에 유연하게 적응할 수 있습니다.

모듈화 및 확장성. GE DS200SDCCG1A는 보조 보드(예: LAN 통신 카드 SLCC 및 신호 처리 카드 SPC) 설치를 지원하여 시스템 확장을 용이하게 합니다.

DS200SDCCG1A는 온보드 리셋 버튼, 원격 리셋 입력, 자동 하드웨어 워치독 리셋 등 다양한 리셋 방법을 제공하여 시스템이 비정상적인 상태에서 안전하게 복구되도록 합니다.

설치

준비 작업

설치하기 전에 회로 기판을 다시 청소하고 설치 오류를 방지하기 위해 새 회로 기판의 점퍼 설정이 원래 회로 기판의 점퍼 설정과 정확히 동일한지 확인하십시오.

주목

손상을 방지하려면 교체용 회로 기판을 보호 가방에 넣어 설치하십시오. 작동 시에는 회로 기판의 가장자리를 잡고 평평한 표면에 놓으십시오. 결함이 있는 회로 기판의 의심스러운 케이블을 새 회로 기판에 직접 삽입하고 표시한 다음 납땜 없이 다시 연결할 수 있습니다.

적용범위

이 제어 카드는 GE DIRECTO-MATIC 2000 시리즈 산업용 드라이브 플랫폼용으로 특별히 설계되었습니다. 일반적인 응용 분야는 다음과 같습니다.

GE DS200SDCCG1AGD는 AC2000 AC 가변 주파수 드라이브에 사용되어 3상 AC 유도 모터 또는 동기 모터를 제어하며 팬, 펌프, 압축기 및 컨베이어와 같은 애플리케이션 시나리오에 적합합니다.

GE 드라이브 제어 카드는 DC2000 DC 드라이브에서 DC 모터를 제어하는 ​​데 사용되며 압연기 및 권선 기계와 같이 높은 시동 토크와 정밀한 속도 조절이 필요한 애플리케이션 시나리오에 적합합니다.

이 카드는 EX2000 여자 시스템에서 발전기의 여자 전류를 제어하는 ​​데 사용됩니다.

DS200SDCCG1A는 온보드 리셋 버튼, 원격 리셋 입력, 자동 하드웨어 워치독 리셋 등 다양한 리셋 방법을 제공하여 시스템이 비정상적인 상태에서 안전하게 복구되도록 합니다.
