GE IS400TCASH1AFD

제품개요

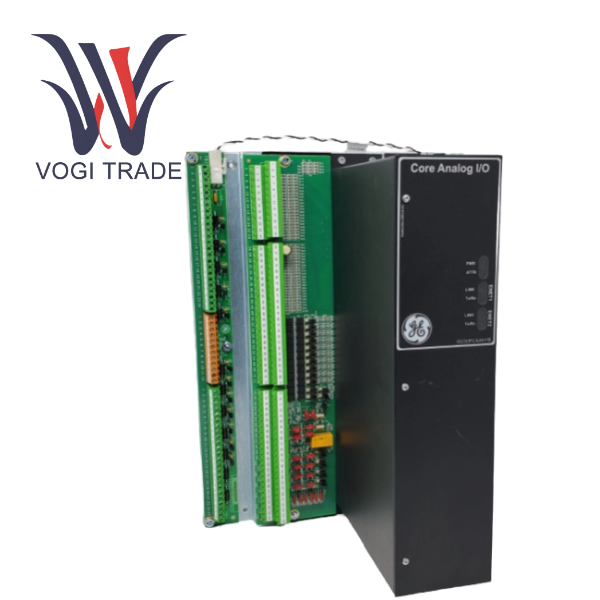

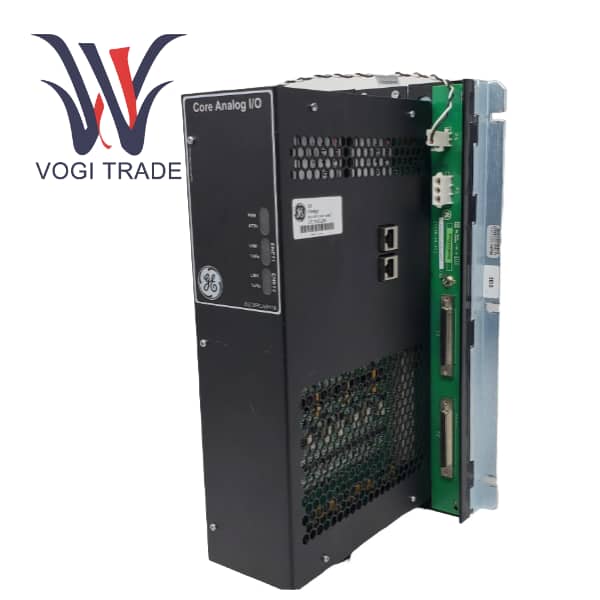

IS400TCASH1AFD는 General Electric(GE) Mark VIe 제어 시스템의 PCAA 핵심 아날로그 모듈의 일부입니다. 고성능, 고신뢰성의 산업용 등급 아날로그 신호 입출력 모듈입니다. 가스 터빈 제어 시스템용으로 설계된 이 제품은 광범위한 아날로그 신호 처리 기능을 제공하고 열전대, 4~20mA 전류 루프, LVDT(선형 가변 차동 변압기), 서보 드라이브 및 진동(지진) 신호를 포함한 다양한 산업용 센서 및 액추에이터와의 인터페이스를 지원합니다.

주요 특징

다중 신호 인터페이스

GE IS400TCASH1AFD는 최대 25개의 열전대 신호(E, J, K, T 및 S 유형 포함)를 지원합니다.

4-20mA 전류 입력 채널 10개(이 중 2개는 4-20mA 또는 ±10V 전압 입력으로 구성 가능)

2개의 4-20mA 출력과 3개의 중복(TMR) 4-20mA 출력(TCAT를 통해 구현됨).

6채널 LVDT 여기 출력 및 12채널 LVDT 피드백 입력.

각각 10mA 출력을 지원하는 6채널 서보 코일 드라이버.

12채널 진동 센서 입력.

TTL 펄스 입력 2개 및 자기 PU 2개lse 흐름 입력.

고신뢰성 설계

단일 모드, 이중 모드 및 삼중 중복(TMR) 구성을 지원합니다.

내장된 전자 ID는 모듈, 터미널 보드 및 케이블의 올바른 일치를 보장합니다.

보호 기능에는 소프트 스타트, 전류 제한 및 전원 관리가 포함됩니다.

유연한 구성 옵션

모듈 구성, ​​교정 및 진단은 ToolboxST를 통해 이루어집니다.

40ms 및 10ms의 프레임 속도를 지원합니다.

옵션인 TCAT 터미널 보드를 사용하면 여러 PCAA 모듈에 대한 신호 팬아웃이 가능합니다.

기술 사양

28V DC ±5% 전압 입력은 P5 인터페이스를 통해 제공됩니다.

작동 온도 범위는 -30°C ~ +65°C입니다.

GE IS400TCASH1AFD의 통신 인터페이스는 10/100Mbps를 지원하는 듀얼 RJ45 이더넷 포트(ENET1/ENET2)입니다.

코어 아날로그 모듈 터미널 보드

상태 표시등은 PWR(전원), ATTN(상태) 및 LINK/TxRx(네트워크)의 세 가지입니다.

터미널 유형: 120개의 플러그인 유럽 스타일 터미널.

크기: 33.02cm ×17.8cm(13인치 ×7인치).

응용

가스터빈 제어(GCV, IGV, SRV 등)

산업 공정 제어 시스템

발전소, 석유 및 가스 산업, 선박 추진 시스템

신뢰성이 높은 아날로그 신호 수집 및 컨디셔닝 시스템이 필요합니다.

진단 및 유지 관리

코어 아날로그 모듈에는 전원 공급 장치 모니터링, 신호 개방 회로/단락 회로 감지, 기준 전압 및 ADC/DAC 상태 점검, 서보 출력 "자기 파괴" 보호를 포함한 자체 진단 기능이 내장되어 있습니다.

사용자는 ToolboxST를 통해 자세한 알람 코드와 작동 제안을 볼 수 있습니다.

호환성

GE IS400TCASH1AFD는 모든 Mark VIe I/O 모듈 및 컨트롤러와 완벽하게 호환됩니다.

코어 아날로그 모듈 터미널 보드는 JGPA 차폐 접지 보드 및 TCAT 터미널 보드와 함께 사용을 지원합니다.
