VM600 시스템
1.VM600 시스템 프레임
더 알고 싶다면 제품 세부 정보 페이지를 클릭하십시오.
https://www.vogi-enterl.com/abe040-204-040-100-015.html
1. 양식
»Vibro-Meter® 제품
»19 ″ 표준 프레임, 6U 높음
»알루미늄 구조
»모듈 식 디자인, TSI 및 TDM 카드는 동일한 프레임을 공유 할 수 있습니다.
»캐비닛 또는 패널 설치
»백플레인 VME 버스,지지/RAW/OC/TACHO 버스 전송
»정전 경보가있는 중복 전원 공급 장치
2.D쓴다

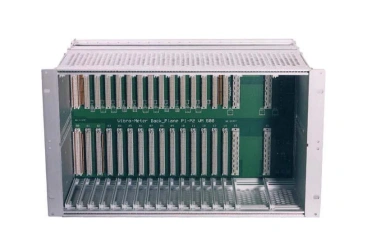

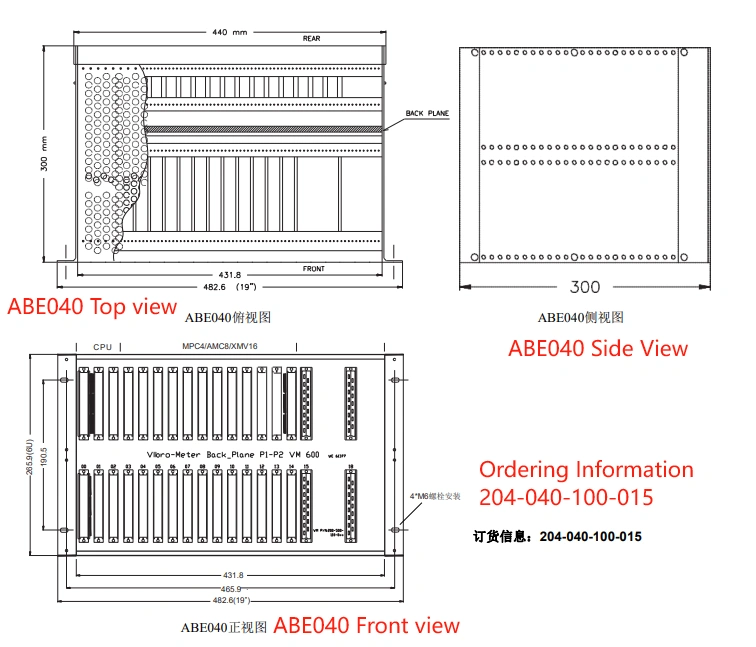

ABE040은 VM600 시스템 프레임, 19 인치 6U 높이, 단일 슬롯 또는 이중 슬롯 카드를 고정하기위한 15 개의 슬롯이며 최대 12 개의 기능 카드를 수용합니다 (
MPC4/AMC8/XMV16), 산업 환경에서 캐비닛 또는 패널 설치에 적합합니다. CPUM/MPC4/AMC8/XMC16 및 기타 가공 카드 및 RPS6U 전원 공급 장치는 프레임 전면에 설치되며 IOCN/IOC4T/IOC8T/XIO16T/RLC16/IRC4 및 기타 IO 및 릴레이 카드는 전원 입력 플레인에 설치됩니다. 카드가없는 슬롯은 블라인드 플레이트로 덮여 있습니다.
ABE040에는 내부에 통합 된 VME 백플레인 버스가 있으며 전원 공급 장치, 신호 처리, 데이터 수집, 입력 및 출력을 포함한 모든 카드는 전기적으로 분리됩니다. 프레임은 단일 또는 중복 전원 공급 장치를 위해 하나 또는 두 개의 RPS6U 전원 모듈이 필요합니다. 중복 전원 공급 장치가 사용되면 각 전원 공급 장치는 50%로드됩니다. 하나가 실패하면 다른 하나는 100%로 전환합니다. 프레임 후면에 정전 릴레이 출력이 있으며, 하나 또는 모두가 전원을 잃을 때 작동하도록 설정할 수 있습니다.
