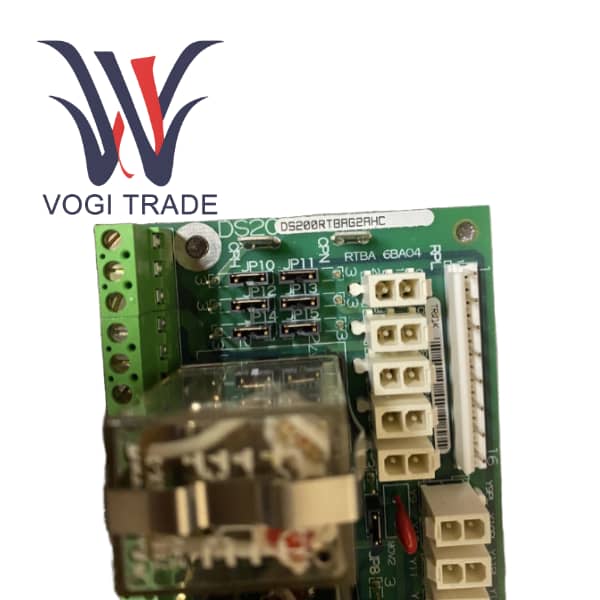

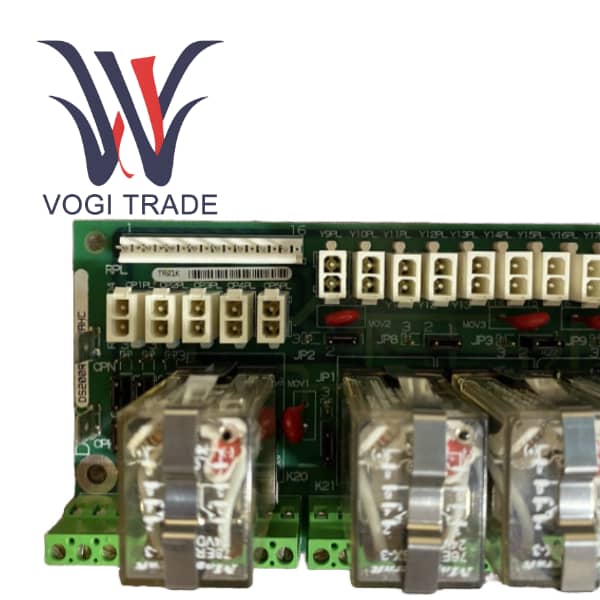

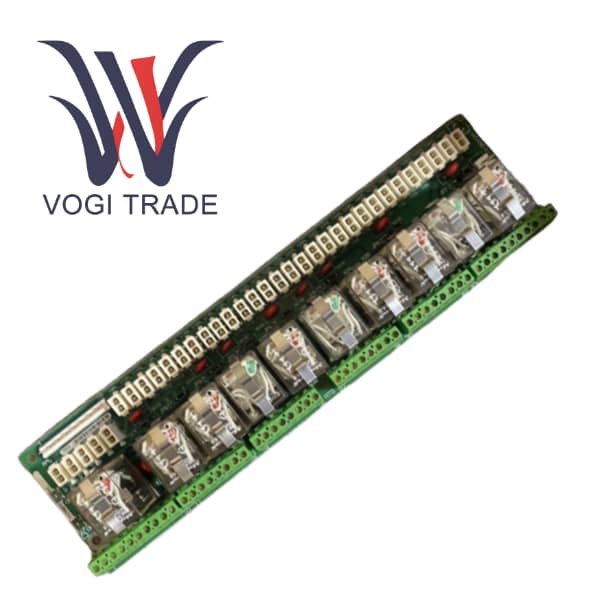

GE DS200RTBAG2AHC

기술적인 매개변수

릴레이 수: 10(K20–K29)

릴레이 유형:K20–K26: DPDT(양극 쌍투)    K27–K29: 4PDT(4극 쌍투)

코일 전압: 24V DC(그룹 G2)

접촉 등급: DPDT 릴레이: 10A      4PDT 릴레이: 1A

I/O 보호: 130V AC MOV(금속 산화물 배리스터)

주요 커넥터: RPL(16핀), OPTPL(2핀), C1PL–C5PL, Y9PL–Y37PL 등

터미널 포인트: 릴레이 I/O용 터미널 52개(K20–K26)

구성: 전원 및 신호 라우팅을 위해 점퍼(JP1~JP15)를 통해 구성 가능

장착: 보드 장착, 나사로 스탠드오프에 고정

제품개요

GE DS200RTBAG2AHC는 General Electric RTBA 시리즈 릴레이 터미널 보드의 핵심 구성 요소입니다. 산업용 드라이브 및 여자 캐비닛을 위한 옵션 확장 보드인 DS200RTBAG2AHC는 복잡한 자동화 시스템에서 제어 논리, 인터페이스 관리 및 출력 기능을 향상시키기 위해 구성 가능한 릴레이 10개를 제공합니다.

G2 그룹 모델로서 이 보드는 24V DC 코일 전압으로 설계되었습니다. 이 기능은 PLCS 및 DCS를 적용하는 시스템과 같은 저전압 DC 제어 시스템이 지배하는 현대 산업 환경의 시나리오에 완벽하게 적합하므로 전체 시스템 아키텍처를 직접 통합하고 단순화할 수 있습니다.

특징

24V DC 코일은 저전압에서 작동하여 최신 제어 시스템과의 호환성을 보장하고 작업자의 안전을 향상시키며 PLCS, 센서 및 기타 저전압 장비에 직접 연결할 수 있습니다.

높은 구성 유연성은 점퍼(JP1-JP15)가 각 릴레이 코일에 대해 내부(LTB에서) 또는 외부 전원 공급 장치 선택을 지원하여 맞춤형 제어 전략을 가능하게 한다는 사실에 반영됩니다.

릴레이 터미널 보드는 견고하고 안정적인 설계를 갖추고 있습니다. 모든 릴레이 I/OS에는 MOV 서지 보호기가 장착되어 있어 전압 스파이크와 과도 간섭을 효과적으로 방지하여 열악한 산업 환경에서 장기적으로 안정적인 작동을 보장합니다.

DS200RTBAG2AHC는 플러그형 릴레이 설계를 채택하고 독립적인 LED 상태 표시등이 장착되어 있어 신속한 오류 감지가 가능합니다. 전체 회로 기판을 분해하지 않고도 릴레이를 별도로 교체할 수 있어 가동 중단 시간을 최대한 최소화할 수 있습니다.

성숙한 시스템 호환성은 다양한 GE 산업용 드라이브 및 제어 시스템의 원활한 통합을 위해 특별히 설계되어 성능과 신뢰성을 보장합니다.

적용 범위

DS200RTBAG2AHC의 24V DC 작동 전압은 다양한 현대 산업 애플리케이션 시나리오에 완벽하게 적합합니다.

PLCS(프로그래머블 로직 컨트롤러) 및 DCS(분산 제어 시스템)용 출력 확장 모듈인 PLC 및 DCS 인터페이스 확장은 단일 제어 신호를 여러 절연 출력 명령으로 변환하여 다양한 현장 장치를 구동할 수 있습니다.

GE Mark V 및 Mark VI와 같은 최신 모터 드라이브 시스템에 통합되어 냉각 팬 및 펌프에 대한 보조 제어 신호를 제공하고 작동 상태(작동/준비/오류)를 인간-기계 인터페이스 및 모니터링 시스템에 피드백합니다.

안전 인터록 회로는 한 컨베이어의 시작 및 정지 상태가 다른 컨베이어의 작동 상태에 따라 달라지는 여러 컨베이어 간의 인터록 제어를 실현합니다. 접근 제어 인터록, 압력/온도 모니터링, 비상 정지 회로 등 자동화된 기계 및 운반 시스템의 주요 안전 기능을 실현합니다.

DS200RTBAG2AHC는 추가 전압 변환 모듈 없이 최신 제조 표준 24V DC 제어 시스템에 직접 통합될 수 있습니다.

24V DC 코일은 저전압에서 작동하여 최신 제어 시스템과의 호환성을 보장하고 작업자의 안전을 향상시키며 PLCS, 센서 및 기타 저전압 장비에 직접 연결할 수 있습니다.
