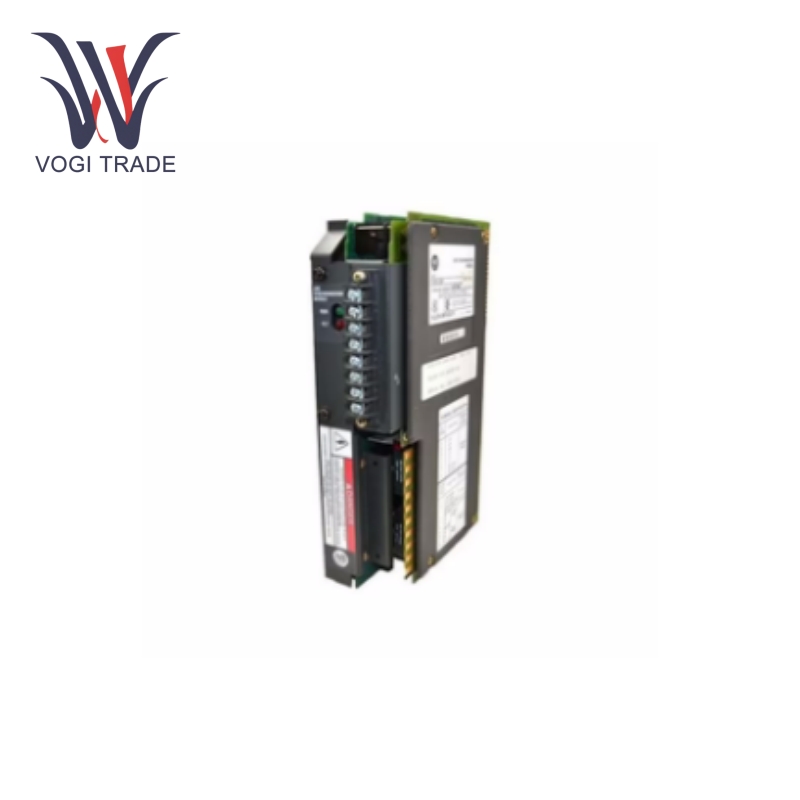

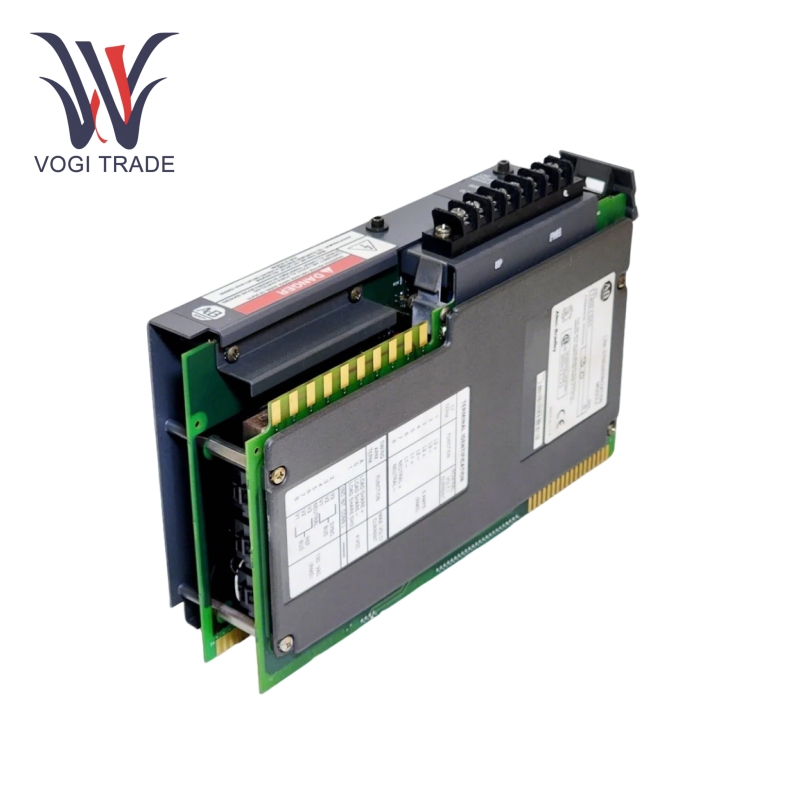

알렌 브래들리 1402-LS51

기술적인 매개변수

현재의:0~5A RMS 연속, 1초 동안 200A RMS.

전압:100/120VAC.

빈도:40~100Hz(정상 상태).

백플레인 전류 소모:5V DC에서 1.1A(2.2A, 5ms 돌입).

업데이트 속도:버스 오류 매개변수 동기화 - 100msec; 로드 공유 및 모니터 매개변수 - 200msec; 1초

입력 임피던스:전압 입력 임피던스.

현재 입력 부담:0.05VA.

전압 단계:0.05%.

주파수 단계:0.01Hz.

P단계:1도.

유전체 내전압:2500V RMS.

O작동 온도:섭씨 0~60도.

기능 특징

전력 측정 기능:Allen Bradley 1402-LS51은 전류, 평균 전류, 양극 및 음극 전류, 전류 불균형 비율, 전압, 평균 전압, 양극 및 음극 시퀀스 전압, 전압 불균형 비율, 주파수와 같은 다양한 매개변수를 측정하고 계산할 수 있는 기능을 갖추고 있습니다. 위상 회전, 역률, 와트, VA, VAR, 전력 소비, 무효 전력 소비 및 수요.

동기화 기능:Allen Bradley 1402-LS51은 자동 동기화, 부하 공유 및 고속 전력 시스템 모니터링을 제공합니다. 0.05% 단위로 전압 일치 오류를 수행할 수 있습니다. 0.01Hz 분해능의 주파수 일치 오류; 1도 분해능으로 버스를 기준 버스 위상 일치 오류와 동기화합니다. 또한 한도 내 주파수, 한도 내 전압, 한도 내 위상 및 기타 오류 조건을 포함하여 동기화 상태에 관한 다양한 피드백을 제공합니다.

다중 동기화 모드:다양한 애플리케이션의 요구 사항을 충족하기 위해 여러 동기화 모드를 제공합니다.

고급 제어 및 모니터링:Allen Bradley 1402-LS51이 제공하는 다양한 입력 및 출력 선택과 프로그래밍 가능한 논리 기능을 통해 고급 제어 및 모니터링 전략이 가능합니다. 사용자는 매우 특정한 산업 프로세스를 기반으로 이 장치의 작동을 결정할 수 있으므로 우수한 성능으로 제어를 최적화할 수 있습니다.

응용

전력 측정 기능:Allen Bradley 1402-LS51은 전류, 평균 전류, 양극 및 음극 전류, 전류 불균형 비율, 전압, 평균 전압, 양극 및 음극 시퀀스 전압, 전압 불균형 비율, 주파수, 위상 회전과 같은 광범위한 매개변수를 측정하고 계산할 수 있습니다. , 역률, 와트, VA, VAR, 전력 소비, 무효 전력 소비 및 수요.

동기화 기능:Allen Bradley 1402-LS51은 자동 동기화, 부하 공유 및 고속 전력 시스템 모니터링을 제공합니다. 0.05% 단위의 전압 일치 오류, 0.01Hz 분해능의 주파수 일치 오류, 1도 분해능의 기준 버스 위상 일치 오류에 대한 동기화 버스를 수행할 수 있습니다. 또한 한도 내 주파수, 한도 내 전압, 한도 내 위상, 다양한 오류 조건 등 동기화와 관련된 다양한 상태 피드백을 제공합니다.

다중 동기화 모드:다양한 애플리케이션 요구 사항을 충족하기 위해 여러 동기화 모드를 지원합니다.

A고급 제어 및 모니터링:Allen Bradley 1402-LS51의 다중 입력 및 출력 옵션과 프로그래밍 가능한 논리 기능을 통해 고급 제어 및 모니터링 전략이 가능합니다. 사용자는 특정 산업 공정에 따라 장치 작동을 맞춤화할 수 있어 더욱 정밀한 제어와 향상된 성능 최적화가 가능합니다.
