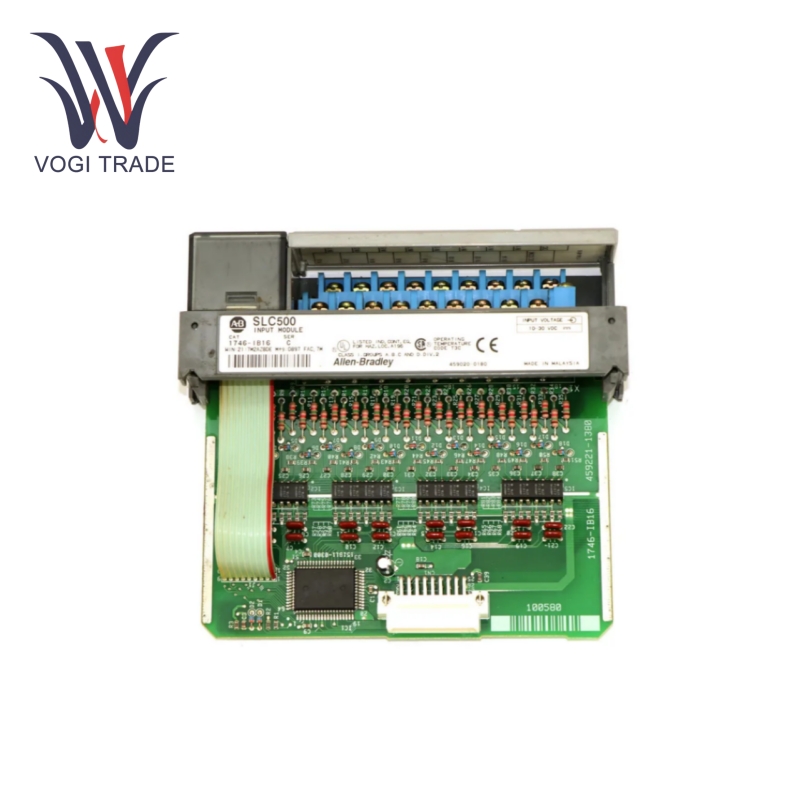

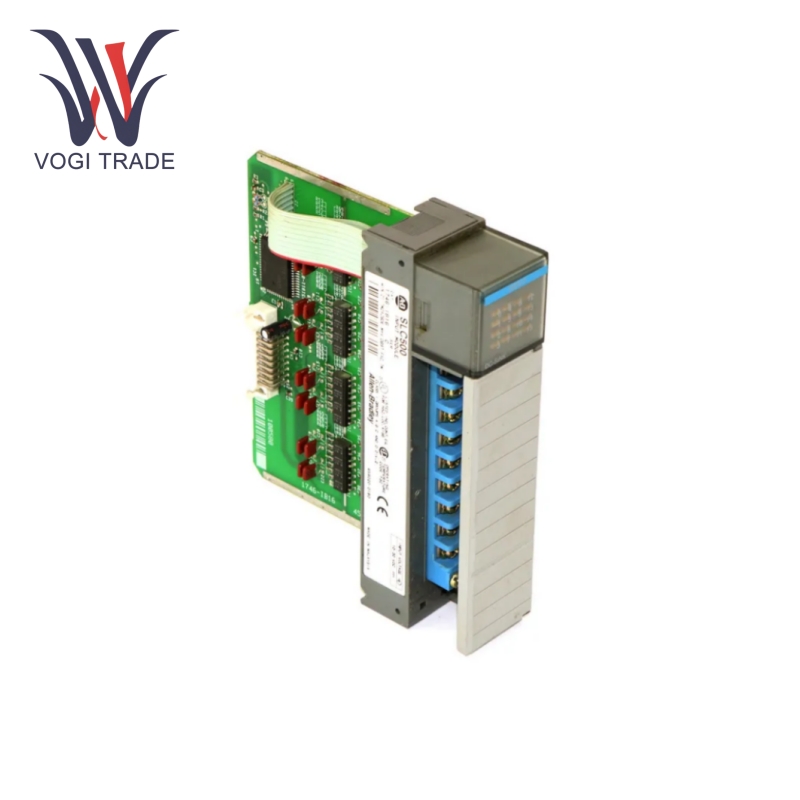

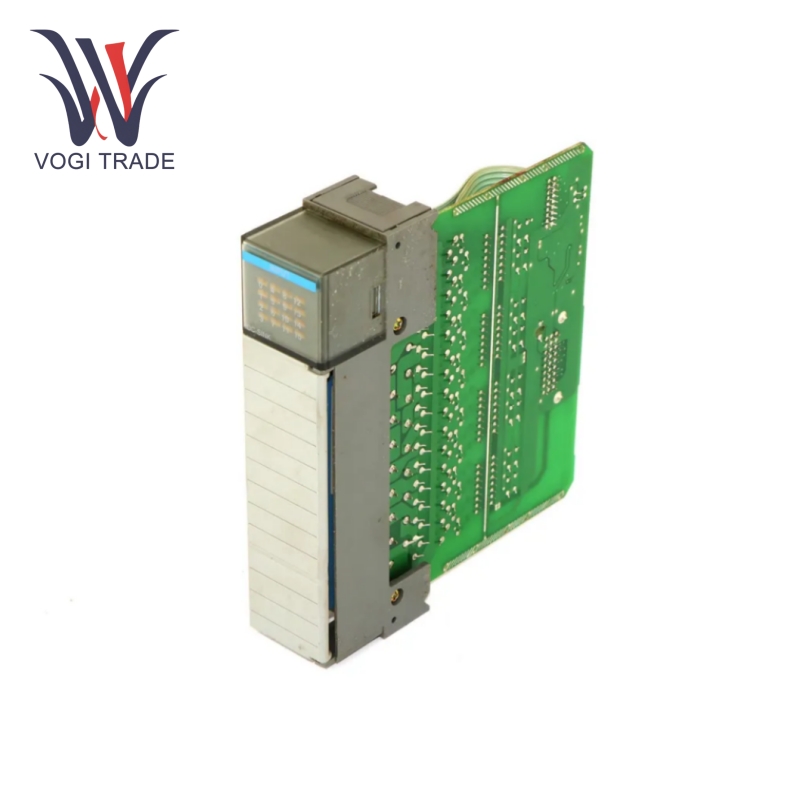

앨런 브래들리 1746-IB16

아니다입력 수:16;

V입력 관계:10-30VDC;

공칭 입력 전류:24VDC에서 8mA;

최대 꺼짐 상태 입력 전류:1mA;

입력 필터 시간:2ms;

온 상태 전압 강하:최대 1V;

오프 상태 누설 전류:최대 0.1mA;

S신호 지연:8ms

백플레인 전류: 0.050A와 동일;

채널당 열 방출엘: 0.20와트와 동일;

작동 온도 범위: -40 ~ 75°C와 동일함;

보관 온도 범위:-40 ~ 85°C;

H습도 범위:5~95% 비응축;

진동:0.5g-rms, 5~350Hz;

충격:15g, 11ms 반 사인;

호환성:I/O 연결.

기능 특징

다양한 입력 인터페이스:Allen Bradley 1746-IB16은 10-30 VDC 내에서 신호 전압을 제공하는 릴레이, 접촉기 및 기타 전자 장치의 보조 접점을 포함하는 장치를 사용하는 애플리케이션이 필요한 응용 분야에서 제한 스위치, 근접 스위치 및 푸시 버튼과 같은 현장 장치와 인터페이스합니다. .

S통고:각 입력에는 켜져 있는지 여부를 빠르게 알 수 있는 LED 상태 표시기가 있습니다. 이 LED를 통해 전체 입력 모듈의 동작 상태를 빠르게 확인할 수 있습니다.

탈착식 터미널 블록:Allen Bradley 1746-IB16에는 모듈 교체 및 배선 시 사용자 편의를 위해 탈착식 터미널 블록이 있습니다.

신호 처리:시스템은 신호 입력의 노이즈 양을 줄이기 위해 입력 필터 회로를 통한 신호 버퍼링으로 광절연을 사용하므로 획득이 더욱 정확하고 안정적입니다.

유연한 설치:설치 방법은 Allen Bradley 1746-IB16 섀시의 사용 가능한 I/O 슬롯을 기반으로 하는 것입니다. 또한 SLC 500 CPU가 설치된 랙과 함께 로컬로 설치하거나 원격 I/O(RIO) 및 이더넷 어댑터 모듈과 같은 일부 통신 어댑터에 원격으로 분산된 I/O 섀시를 설치할 수도 있습니다.

사용 편의성:탈착식 단자대, 상태 LED 표시기를 갖춘 친숙한 디자인 덕분에 기술자는 Allen Bradley 1746-IB16을 매우 쉽게 설치하고 작동할 수 있습니다. 간편한 설치와 작동으로 가동 중지 시간과 유지 관리 비용을 줄이는 데 도움이 됩니다.

응용

전력 산업:발전소에서 배전 시스템의 스위치, 릴레이 및 기타 전기 부품의 상태를 모니터링하는 것은 물론 발전 장비의 다양한 센서의 작동 상태를 모니터링하는 데 사용할 수 있습니다. 따라서 Allen Bradley 1746-IB16은 전력망의 안전하고 안정적인 작동에 필수적인 전력 시스템 작동 및 유지 관리에 대한 의미 있는 데이터 지원을 제공합니다.

식품 및 음료 산업:식품가공 및 포장라인에서 혼합기, 충진기, 포장기계 등 장비의 가동상태를 모니터링하는데 활용됩니다. Allen Bradley 1746-IB16은 생산 공정 전반에 걸쳐 센서 및 스위치의 신호를 정확하게 감지하고 식품 및 음료 산업의 엄격한 품질 및 안전 요구 사항을 충족함으로써 공정의 위생적이고 효율적인 실행을 보장합니다.

제약 산업:의약품 제조에서는 반응기, 필터 및 컨베이어의 기능과 같은 의약품 생산 공정의 중요한 매개변수 및 장비 상태를 모니터링할 수 있는 가능성을 제공합니다. 이를 통해 가져오는 안정적인 입력 신호는 제품 품질과 일관성을 보장하고 엄격한 규정을 준수한다는 점에서 매우 중요합니다.

빌딩 자동화:Allen Bradley 1746-IB16은 엘리베이터, HVAC 시스템, 조명 시스템과 같은 다양한 장치를 제어하고 모니터링하기 위해 건물 관리 시스템에 구현됩니다. 건물 시설의 지능적 제어를 가능하게 하는 센서와 스위치의 입력 신호를 처리하여 에너지 효율성과 탑승자의 편안함을 향상시킵니다.
