TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05

제품개요

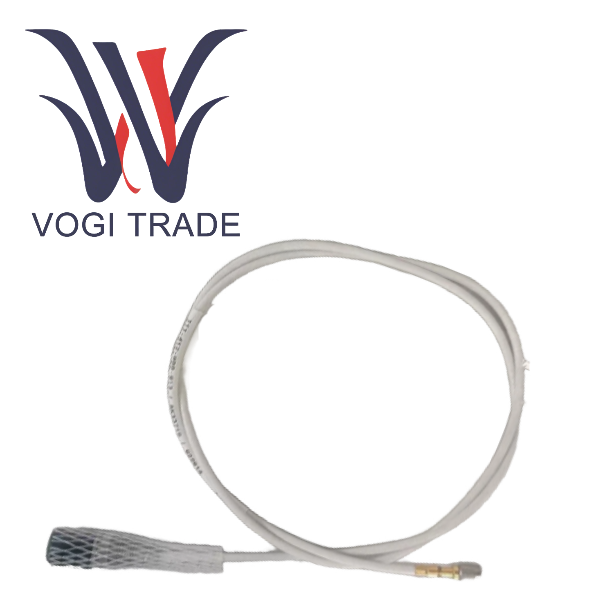

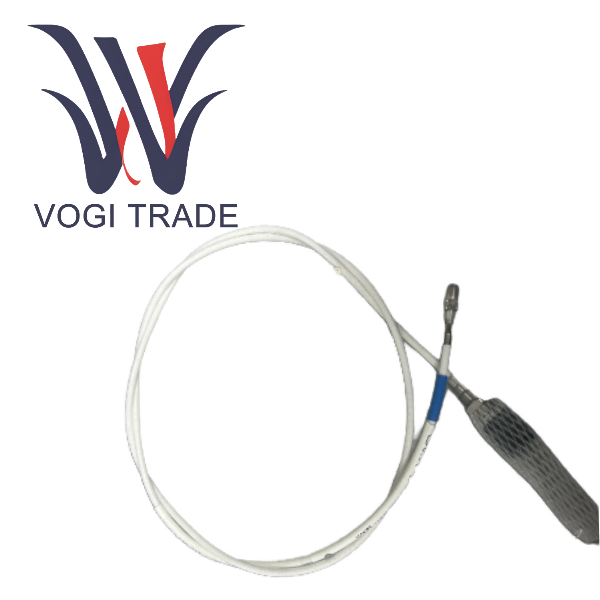

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05는 Parker Meggitt에서 생산한 고성능 비접촉 와전류 변위 센서입니다. TQ412 제품은 정밀 측정 시스템 제품 라인에 속하며 열악한 산업 환경에서 회전하는 기계 샤프트의 상대 진동과 축 변위를 정밀하게 측정하기 위해 특별히 설계되었습니다.

모델 코드는 다음과 같이 구문 분석됩니다.

111-412-000-013    TQ412 시리즈 센서를 나타내는 기본 제품 번호입니다.

A1                         표준 산업용 버전을 나타내는 환경 옵션, 방폭 인증 없음

B1                         나사산 유형, M10 x 1 미터법 나사산

E050                      내장 케이블 길이, 통합 FEP 동축 케이블 5.0미터 ± 0.5미터

F2                         옵션 보호, FEP 외피가 있는 유연한 스테인레스 스틸 호스

G050                     유연한 호스 길이, 5.0미터 길이의 보호 호스.

H05                       총 시스템 길이, 이 센서는 5미터의 완전한 측정 체인을 형성하도록 설계되었습니다. 이 구성에서는 내장 케이블이 이미 5m이므로 일반적으로 케이블 EA402를 추가로 연장할 필요가 없습니다.

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05는 역방향 장착 센서로, 신호 케이블이 장착 스레드를 통과하지 않고 센서 후면에서 밖으로 나오는 것이 특징입니다. 이 디자인은 설치 공간이 제한되어 있고 전면부에서 배선을 수행할 수 없거나 베어링 하우징 내부, 좁은 케이싱 또는 커플링 근처와 같이 특정 경로를 따라 케이블을 꺼내야 하는 응용 분야에 특히 적합합니다.

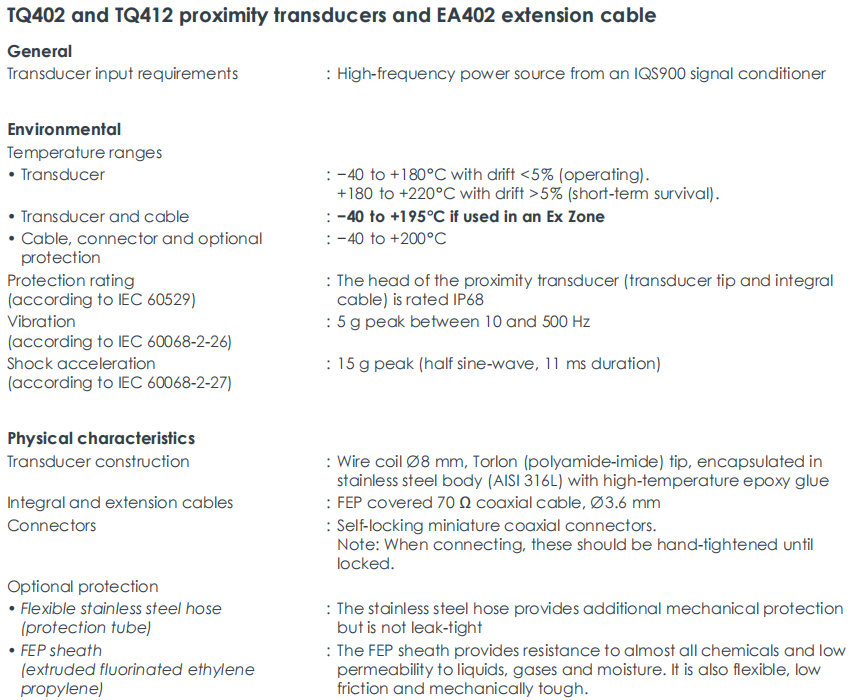

제품 사양 및 매개변수

측정 원리   와전류

주파수 응답       DC~20kHz(-3dB)

프로브 크기                     프로브 직경 Ø 8.2mm, 육각 렌치 크기 14mm

작동 온도 범위

센서 본체                                -40°C ~ +180°C

단기 생존 온도    +180°C ~ +220°C

센서 및 케이블                      -40°C ~ +195°C

진동 방지 용량                  최대 5g

내충격 용량            최대 15g

이 주문은 특정 매개변수로 구성됩니다.

나사산                                  M10 x 1 미터법

내장 케이블 길이 E             5.0m ± 0.5m

옵션 보호 F2             유연한 스테인레스 스틸 호스 + FEP 외장

FEP 외장의 장점       TQ412는 거의 모든 화학 물질에 내성이 있고 액체, 가스 및 습기에 대한 투과성이 매우 낮으며 유연성, 낮은 마찰 계수 및 우수한 기계적 인성을 갖추고 있습니다.

유연한 호스 길이 G             5.0m. 주문 규정에 따르면 최대 길이 = 내장 케이블 길이 - 200mm = 4.8m입니다. 여기서 G050은 대부분의 케이블을 덮는 유효 보호 길이로 이해해야 합니다.

총 시스템 길이 H             5미터

제품 기능적 특징

극한의 설치 문제를 해결하기 위한 역부착 구조의 핵심 설계

물리적 레이아웃을 통해 신호 케이블을 스레드의 앞쪽 끝을 통과하는 대신 센서 본체의 꼬리에서 축 방향으로 빼낼 수 있습니다. 이를 통해 센서 설치 후 케이블을 축 방향 또는 반경 방향을 따라 자유롭게 배치할 수 있어 전면 공간이 부족하여 기존 직립형 센서를 배선할 수 없는 문제를 피할 수 있습니다.

일반적인 애플리케이션 시나리오

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05는 전면에 작동 ​​공간 없이 베어링 하우징 내부의 막힌 구멍에 설치할 수 있습니다.

커플링, 밀봉 공간 또는 케이싱 내벽에 가까운 좁은 영역입니다.

케이블 트레이의 레이아웃을 단순화하기 위해 여러 센서 케이블을 동일한 측면에서 꺼내야 하는 상황에서

엔지니어링 장점은 모니터링 지점에 대한 기계 설계 제한을 크게 줄이고 원래 "측정할 수 없는" 주요 위치를 "측정 가능한" 위치로 변환하며 전체 기계 상태 인식의 적용률을 높이는 데 반영됩니다.
