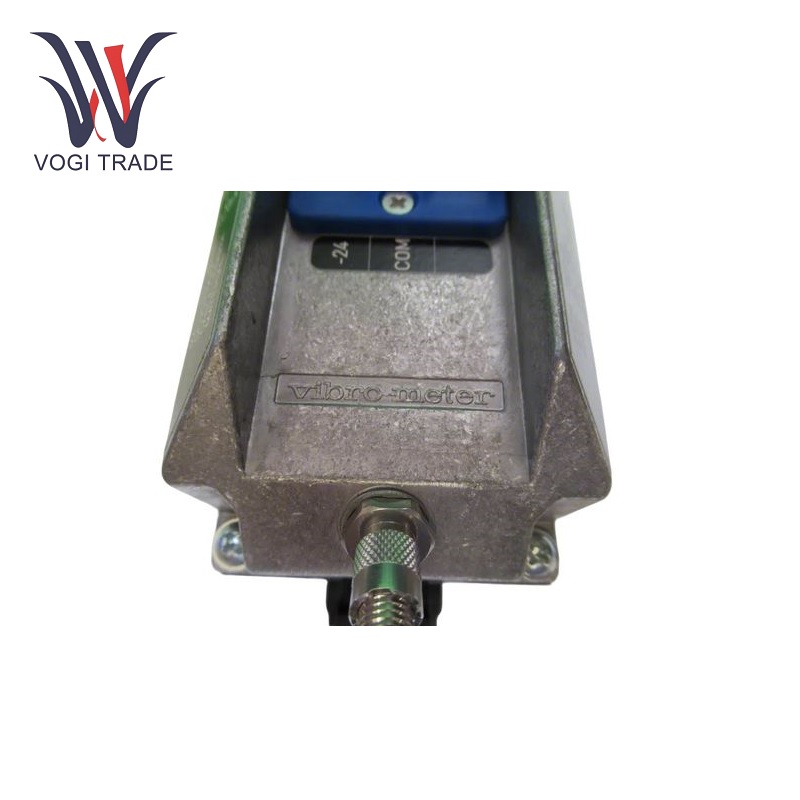

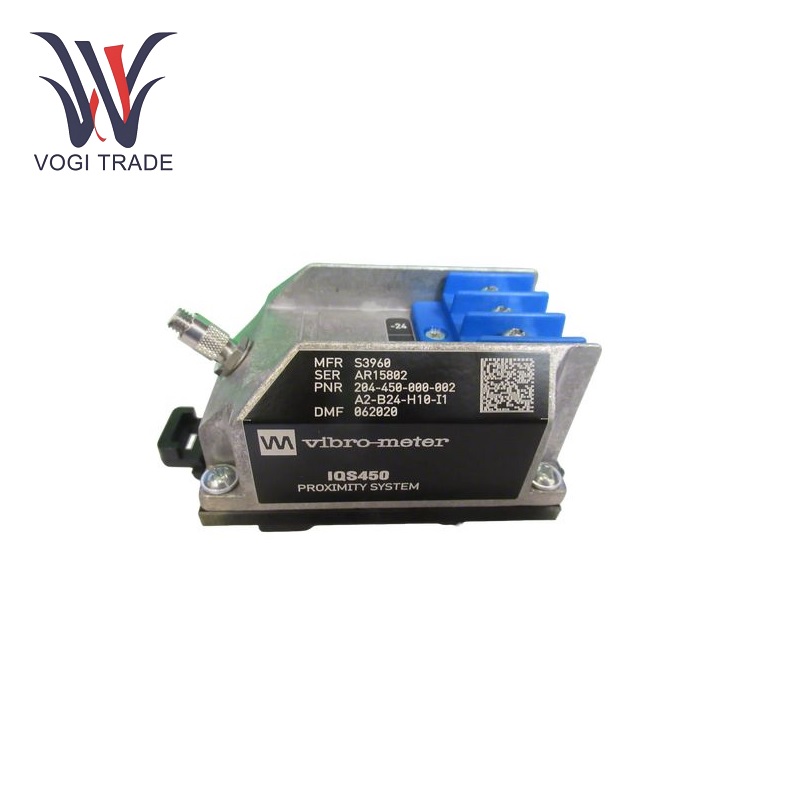

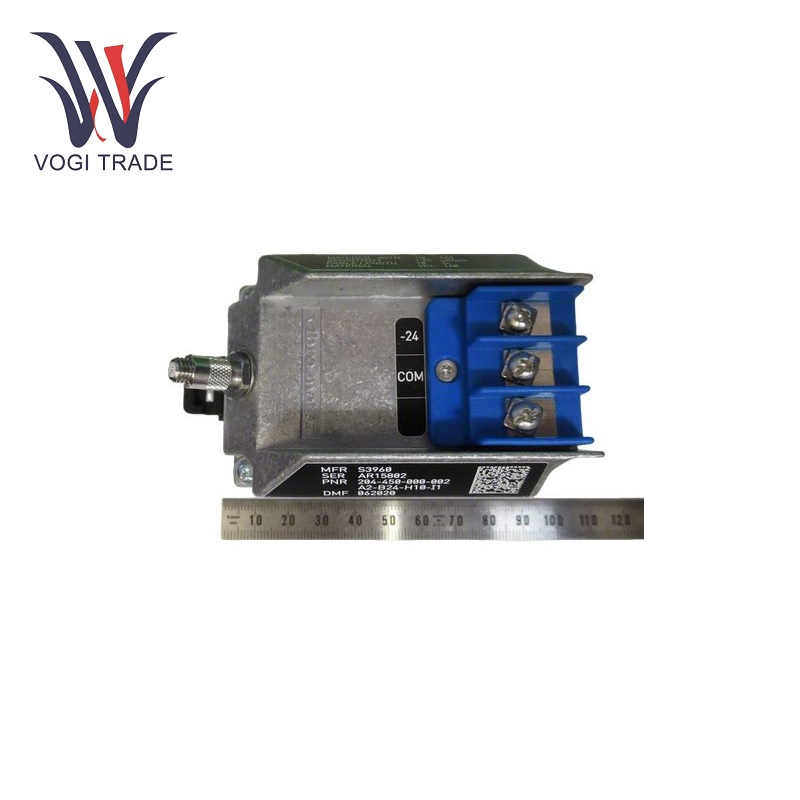

진동 IQS450

사용법 매개변수

출력 유형: 진동 IQS450-2선 전류 출력, 전압 출력-3선. 전류 출력 시 전류 갭 범위는 -15.5 ~ -20.5이고 동적 범위는 5mA(1nF 출력 커패시터, 100μH 출력 인덕터)입니다. 전압 출력 시 전압 갭은 -1.6 ~ -17.6V이고 동적 범위는 16V이며 출력 임피던스는 500Ω입니다.

전원 공급 장치 요구 사항: 두 출력 구성의 전원 공급 장치 전압 범위는 -20~-32V입니다. 2선 전류 출력에는 -15.5~-20.5mA 범위의 전류가 필요한 반면, 3선 전압 출력에는 -13mA±1mA, 최대 -25mA가 필요합니다.

측정 시스템: TQ 근접 센서용으로 특별히 설계된 이 시스템은 근접성을 정확하게 측정할 수 있도록 고도로 구성 가능한 측정 시스템을 제공합니다.

빈도: DC ~ 20,000Hz의 주파수 범위에서 널리 사용되며 다양한 신호를 측정 및 처리할 수 있으며 다양한 진동 및 근접 유발 현상을 효과적으로 감지할 수 있습니다.

작동 온도 범위: 작동 온도 범위는 -30°C ~ 85°C, 보관 온도는 -40°C ~ 85°C, 최대 습도는 95% 비응축 및 100% 응축(비침수) 조건입니다. 다양한 환경 조건에서 사용하십시오.

보호 수준: 장치에는 IP40 보호 수준이 있어 1mm보다 큰 고체 물체와 물 튀김을 견딜 수 있어 일반 산업 조건에서 정상적인 작동을 보장합니다.

위험 지역 인증: Vibration IQS450은 ex ia 및 ex na 인증을 받았으며 설계 및 구조를 통해 폭발 가능성이 있는 환경에서도 작동할 수 있으므로 위험 지역에서 작동할 때 안전성과 신뢰성이 향상됩니다.

제품특징

신호 컨디셔닝: TQ 근접 센서의 고품질 신호 컨디셔닝으로 사용할 수 있습니다. 이는 센서의 신호를 추가 처리 및 전송에 더 적합한 형태로 변환하여 신호의 품질과 안정성을 향상시킵니다.

구성 가능한 전달 기능: Vibration IQS450의 전달 기능은 고도로 구성 가능하므로 사용자는 측정 범위, 감도 및 전체 측정 시스템 길이를 특정 적용 기준에 맞게 조정할 수 있습니다. 이를 통해 장치의 다양성이 향상되어 다양한 측정 모드와 센서 구성에 적응하여 정확하고 신뢰할 수 있는 측정 결과를 얻을 수 있습니다.

장거리/중거리 신호 출력 옵션: Vibration IQS450은 장거리 신호를 위한 전류 출력 또는 중거리를 위한 전압 출력 옵션을 포함하여 광범위한 신호 옵션을 제공합니다. 전류 출력은 신호 전송이 장거리에 걸쳐 저항과 간섭의 영향을 더 많이 받는 상황에 이상적이며, 전압 출력은 단거리 전송에 대한 효과적인 무결성을 충족합니다.

VM600 시스템과의 호환성: Vibration IQS450은 포괄적인 기계 보호 및 모니터링 시스템인 VM600 시스템에 기본적으로 연결됩니다. 이러한 호환성은 기존 모니터링 설정에 원활하고 안정적인 통합을 보장하여 운영 기능을 촉진하고 데이터 처리 및 관리를 향상시킵니다.

내장 진단: 장치에는 센서, 케이블 및 신호 조절기 자체를 포함한 측정 시스템의 상태를 지속적으로 모니터링하는 내장 진단 기능이 포함될 수 있습니다. 이는 조기 시스템 오류나 이상 현상을 포착하여 조기 유지 관리 대응을 지원하고 가동 중지 시간을 최소화하는 데 도움이 됩니다.

응용

항공우주 용도: Vibration IQS450은 항공기 엔진 수준에서 블레이드 진동 및 팁 간격을 모니터링하기 위해 항공우주 분야에서 널리 사용됩니다. 이러한 설정은 블레이드 팁 간극 및 진동 수준과 같은 매개변수를 지속적으로 모니터링하여 가능한 오류에 대한 조기 경고를 제공하고 예측 유지 관리를 장려하여 항공기 엔진의 안전하고 원활한 작동을 보장합니다.

발전: Vibration IQS450은 화력발전소, 수력발전소, 원자력 발전소에서 터빈 블레이드 진동과 장비 근접성을 모니터링하는 데 사용할 수 있습니다. 이를 통해 발전 장비가 최적의 성능과 신뢰성을 달성하고, 고장을 방지하며 유지 관리 비용을 절감할 수 있습니다.

산업 제조업: 자동차 제조 등 다양한 산업 생산 공정에서 Vibration IQS450은 모터, 펌프, 컨베이어 벨트를 포함한 생산 장비의 진동 및 근접성을 모니터링하는 데 사용됩니다. 이러한 모니터링을 통해 제조업체는 초기 단계에서 기계적 문제를 감지하고 수정할 수 있으므로 생산 효율성이 향상되고 가동 중지 시간이 줄어들며 제품 품질이 향상됩니다.

석유 및 가스 산업: Vibration IQS450은 극도로 경쟁적이고 폭발적인 환경에서 석유 및 가스전의 탐사 및 생산 활동에 사용됩니다.
