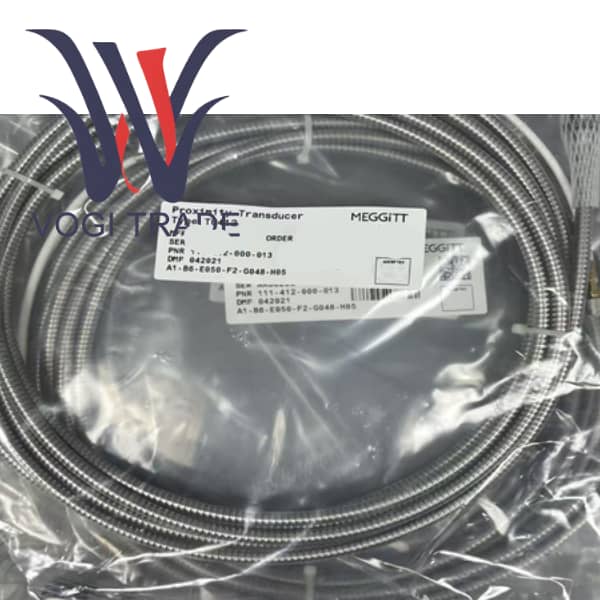

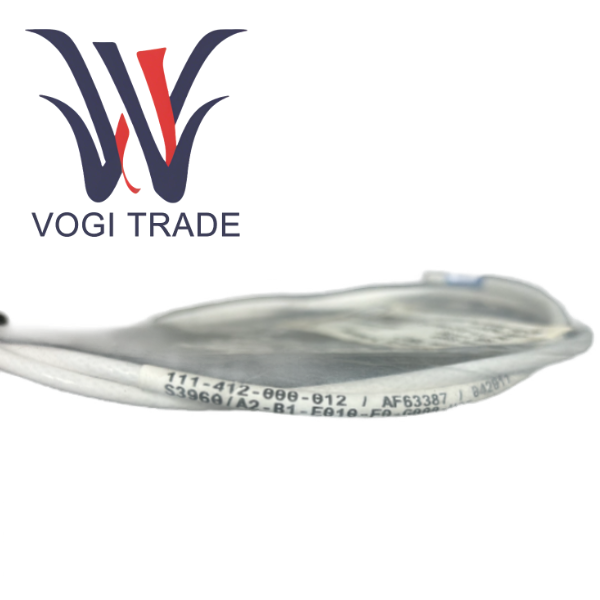

TQ412 111-412-000-012-A1-B1-E050-F1-G050-H05

제품 사양 및 매개변수

기본형                               TQ412 역방향 근접 센서

주문 번호                         111-412-000-012-A1-B1-E050-F1-G050-H05

환경(A)                      A1 - 표준

몸체 나사산(B)                       B1 - M10 x 1

본체 길이(C)                       20mm ~ 250mm 범위에서 선택 가능

나사 없는 길이(D)              0mm ~ 230mm의 선택 범위

통합 케이블 길이(E)       E050-5.0m ± 500mm

선택적 보호 장치(F)             F1 - 유연한 스테인레스 스틸 호스

플렉시블 호스 길이(G)            G050-5.0m

최소 곡률 반경           50 mm

전체 시스템 길이(H)             H05-5 m

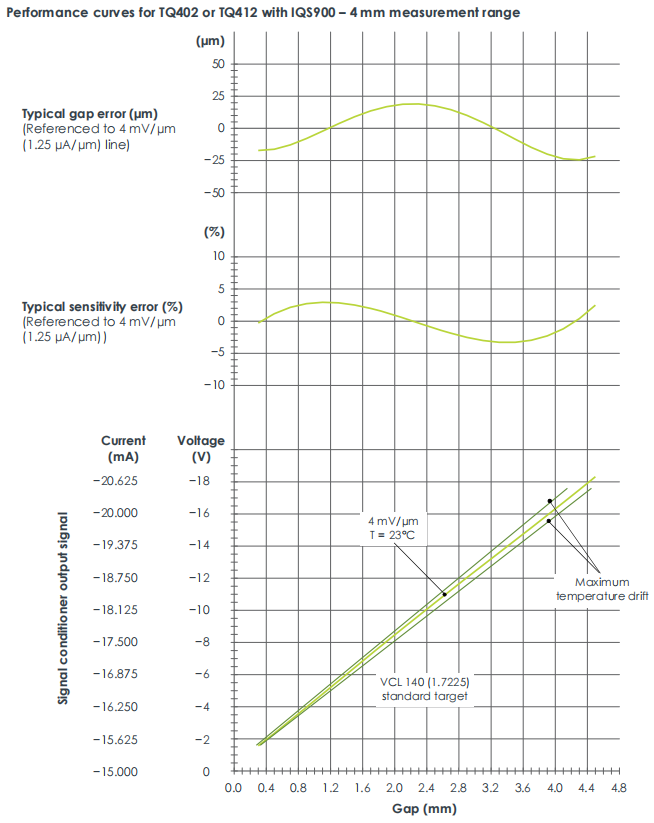

측정 범위/감도   동봉된 IQS450 신호 변환기에 의해 결정됨

주파수 응답                  DC ~ 20kHz(-3dB)

작동 온도 범위

센서 본체                            -40°C ~ +180°C

커넥터                               최대 200°C

보호 등급                      센서 헤드는 IP68 표준을 준수합니다.

관련 상품 추천

핵심 신호 처리 장치: IQS 450 신호 처리기

기능과 역할

IQS 450은 TQ412의 "두뇌"이자 "전원"입니다. IQS450은 TQ412에 필요한 -20V ~ -32V DC 여기 전원 공급 장치를 제공하고 센서로부터 고주파 변조 신호를 수신합니다.

내부 회로는 신호를 복조, 증폭 및 선형화하고 궁극적으로 프로브-대상 표면 간격과 엄격한 선형 관계를 갖는 표준화된 아날로그 신호를 출력합니다.

두 가지 주류 산업용 출력 구성 지원

3선 전압 출력: -2V ~ -18V, 동적 범위 16V, 고정밀 데이터 수집 시스템에 적합합니다.

2라인 전류 출력: -15.5mA ~ -20.5mA, 동적 범위 5mA, 강력한 간섭 방지 기능, PLC 또는 DCS 시스템으로의 장거리 전송에 적합합니다.

TQ412와의 시너지

TQ412와 IQS450은 쌍으로 주문해야 하며 공장 시스템 수준 교정을 거쳐야 합니다. 즉, 모델 코드가 일치하는 한(특히 2mm 범위에 해당하는 B21/B22와 같은 Bxx 옵션의 경우) 모든 구성 요소를 교체할 때 복잡한 현장 재보정 없이 "플러그 앤 플레이"를 달성할 수 있어 유지 관리 프로세스가 크게 단순화됩니다.

IQS450의 입력 인터페이스는 TQ412의 수 커넥터와 완벽하게 일치하는 자동 잠금형 마이크로 동축 커넥터로 안정적인 연결과 우수한 차폐를 보장합니다.

제어 캐비닛에 깔끔하게 설치하기 위한 옵션 MA 130 DIN 레일 장착 어댑터.

시스템 수준 모니터링 플랫폼: VM600 기계적 보호 및 상태 모니터링 시스템

기능과 역할

VM600은 Meggitt의 주력 온라인 모니터링 플랫폼으로, 데이터 수집, 실시간 분석, 경보 논리, 기록 저장 및 원격 통신을 결합한 통합 솔루션입니다.

VM600은 전용 랙을 통해 여러 IQS450 또는 기타 유형의 컨디셔닝 모듈을 수용하여 전체 또는 여러 기계에 대한 전반적인 모니터링을 가능하게 합니다.

TQ412/IQS450과의 시너지

IQS450의 아날로그 출력 신호는 VM600의 데이터 수집 카드에 직접 연결됩니다. VM600은 원래의 진동 파형과 축 궤적을 기록할 뿐만 아니라 스펙트럼 분석, 추세 분석, 시작-정지 분석과 같은 고급 진단도 수행할 수 있습니다.

TQ412가 감지한 진동이나 변위가 미리 설정된 안전 임계값을 초과하면 VM600은 연동 차단을 위한 릴레이 출력을 즉시 트리거하여 값비싼 회전 장비를 치명적인 손상으로부터 보호할 수 있습니다.

강력한 소프트웨어를 통해 사용자는 결함 진단 및 유지 관리 의사 결정을 위한 모든 데이터에 원격으로 액세스할 수 있습니다.

일반적인 애플리케이션 시나리오

대형 석유화학 플랜트의 압축기 장치, 발전소의 증기 터빈 발전기 세트, 제철소의 메인 팬 등 주요 자산의 상태를 모니터링하고 보호합니다.
