TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10

제품개요

TQ402는 Meggit의 Vibra-Meter 제품군에 속하는 고성능 비접촉 와전류 변위 센서입니다. 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10은 기계 보호(MMS) 및 상태 모니터링(CMS) 시스템의 핵심 측정 구성 요소로, 증기 터빈, 압축기 및 펌프와 같은 회전 기계 샤프트의 반경 방향 진동 및 축 변위를 정밀하게 측정하도록 특별히 설계되었습니다.

이 특정 주문 번호는 중간 길이의 하우징과 5미터 통합 케이블을 특징으로 하는 표준 산업 환경에 적합한 센서 구성을 정의합니다. 이 구성에는 외부 보호 호스가 포함되어 있지 않습니다. 즉, 센서 케이블을 완전히 보호할 수 있는 환경(예: 도관 또는 케이블 트레이를 통해)에 설치하는 데 가장 적합하며 경제적이고 효율적인 솔루션입니다. IQS900 신호 컨디셔너와 함께 사용하면 높은 신뢰성과 정확성으로 유명한 완벽하고 교정된 측정 체인을 형성합니다.

제품 사양 및 매개변수

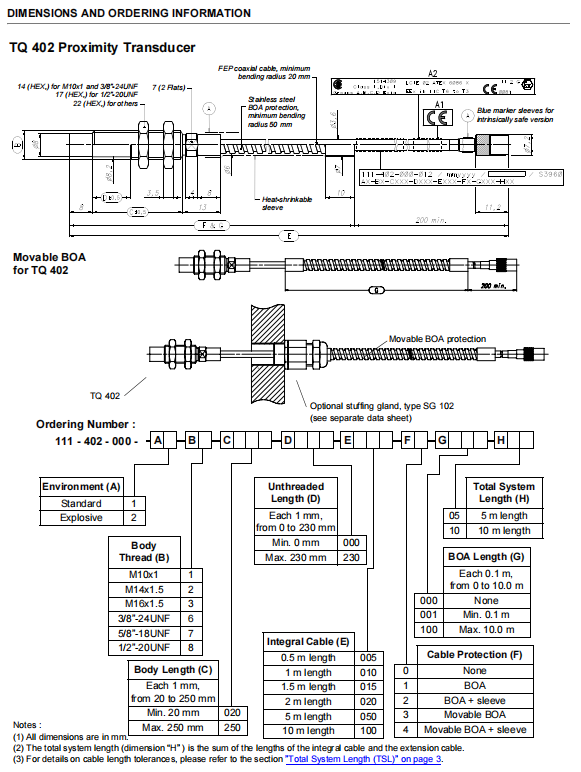

주문번호 상세 구성 분석

A1                   환경 표준 - 위험하지 않은 지역, 즉 일반 산업 환경에 적용 가능

B1                   쉘 스레드 - M10 x 1 미터법 스레드로 전 세계적으로 가장 보편적이고 일반적인 설치 크기로 조달 및 설치가 용이합니다.

C042               쉘 길이 - 42mm. 이 짧은 쉘 길이는 설치 보스가 상대적으로 얕은 경우와 같이 설치 공간이 제한된 상황에서 사용하기에 매우 적합합니다.

D000               나사산 길이 -0mm, 나사산이 전체 센서 하우징을 통과함을 나타냅니다.

E050               통합 케이블 길이 - 5.0미터. 이 길이를 사용하면 연장 케이블을 즉시 사용하지 않고도 센서의 배선 유연성을 충분히 확보할 수 있으므로 장치 정션 박스에서 신호 처리기로 더 먼 거리에 연결할 수 있습니다.

F0                  선택적 보호 - 없음. 케이블은 유연한 스테인리스 스틸 금속 호스나 추가 피복이 없는 표준 FEP 코팅 동축 케이블입니다.

G000               유연한 호스 길이 -0미터, 보호되지 않은 호스를 확인합니다.

H05                총 시스템 길이 - 5미터. 이는 이 측정 체인의 총 길이가 5미터이고 센서와 함께 제공되는 통합 케이블만 사용됨을 나타냅니다.

주요 성능 및 물리적 매개변수

측정 원리                 와전류 효과

선형 측정 범위           2mm 또는 4mm(함께 제공되는 IQS900 컨디셔닝 옵션에 따라 다름)

감광도

전압 출력                             8mV/μm(2mm 범위에 해당) 또는 4mV/μm(4mm 범위에 해당)

주파수 응답                     DC ~ 20kHz(-3dB)

작동 온도

센서 프로브                              -40°C ~ +180°C

케이블 및 커넥터                 -40°C ~ +120°C

선형성                                    데이터 시트 8~9페이지의 성능 곡선을 참조하세요. 선형 범위 내의 일반적인 오류는 매우 작습니다.

보호 등급                         IP68(센서 헤드 및 통합 케이블 섹션).

커넥터                                  자동 잠금식 마이크로 동축 커넥터.

타겟 재료                           자기 전도성 강철. 표준 교정 재료는 VCL 140 / AISI 4140과 동등한 강철입니다.

제품 기능적 특징

고급 시스템 통합 및 진단 기능(IQS900을 통해 달성)

유연한 출력 및 전원 공급 장치는 2선 전류 출력(4-20mA 루프, 강력한 간섭 방지, 원격 전송에 적합) 및 3선 전압 출력(우수한 동적 응답, 고주파 진동 측정에 적합)을 지원하며 VM600 및 VibroSmart와 같은 주류 모니터링 시스템과 직접 호환될 수 있습니다.

IQS900에 진단 기능(주문 옵션 C2)이 장착되면 시스템은 센서 코일, 케이블 무결성, 연결 상태 및 컨디셔너 자체의 상태를 실시간으로 모니터링할 수 있습니다. 문제(예: 개방 회로 또는 단락)가 감지되면 정상 범위(예: >-15.5mA 또는 <-20.5mA)를 초과하는 전류 또는 전압 신호를 출력하여 모니터링 시스템에 즉시 경보를 보내 예측 유지 관리를 수행합니다.

SIL(안전 무결성 수준) 진단 기능을 갖춘 IQS900은 SIL 2(IEC 61508) 표준을 준수하도록 설계되었으며 심각한 오류를 방지하기 위해 기계 보호의 일부로 안전 관련 시스템에 직접 사용할 수 있습니다.

뛰어난 전기적 성능

DC ~ 20kHz(-3dB)의 넓은 주파수 응답을 통해 TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H05는 천천히 변하는 변위(예: 축 위치)를 측정할 수 있을 뿐만 아니라 고속 회전 장비의 정렬 불량, 불균형, 기어 맞물림 등으로 인해 발생하는 진동을 정확하게 포착할 수 있습니다. 결함 진단을 위한 풍부한 데이터를 제공합니다.

높은 신호 대 잡음비 및 간섭 방지 기능. IQS900의 향상된 전자파 적합성(EMC)과 최적화된 회로 설계 및 차폐 기술은 복잡한 산업 전자파 환경에서도 안정적이고 노이즈가 적은 신호 출력을 보장합니다.

유연한 출력 및 전원 공급 장치는 2선 전류 출력(4-20mA 루프, 강력한 간섭 방지, 원격 전송에 적합) 및 3선 전압 출력(우수한 동적 응답, 고주파 진동 측정에 적합)을 지원하며 VM600 및 VibroSmart와 같은 주류 모니터링 시스템과 직접 호환될 수 있습니다.
