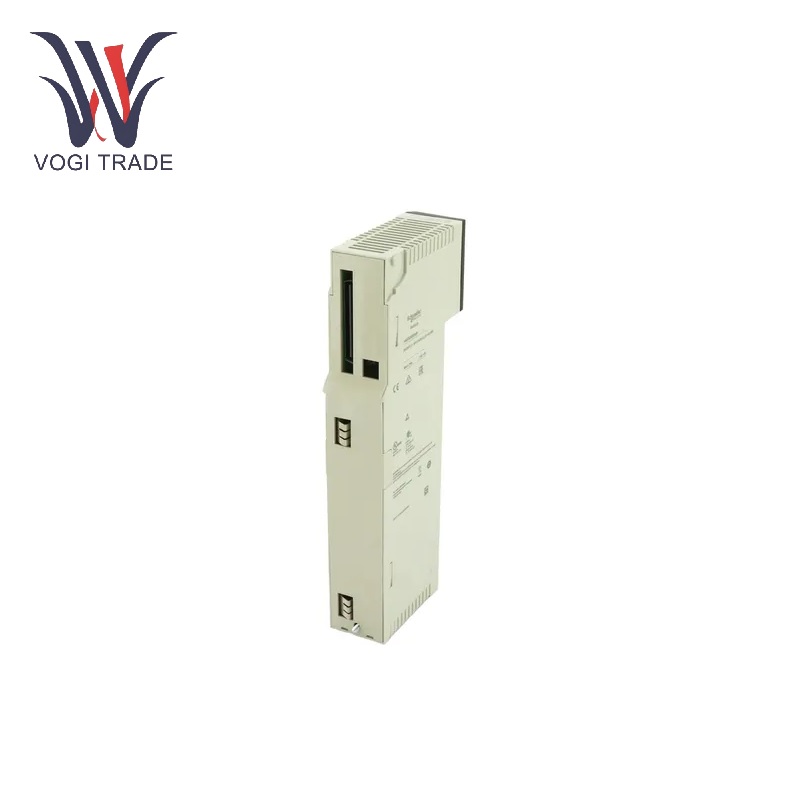

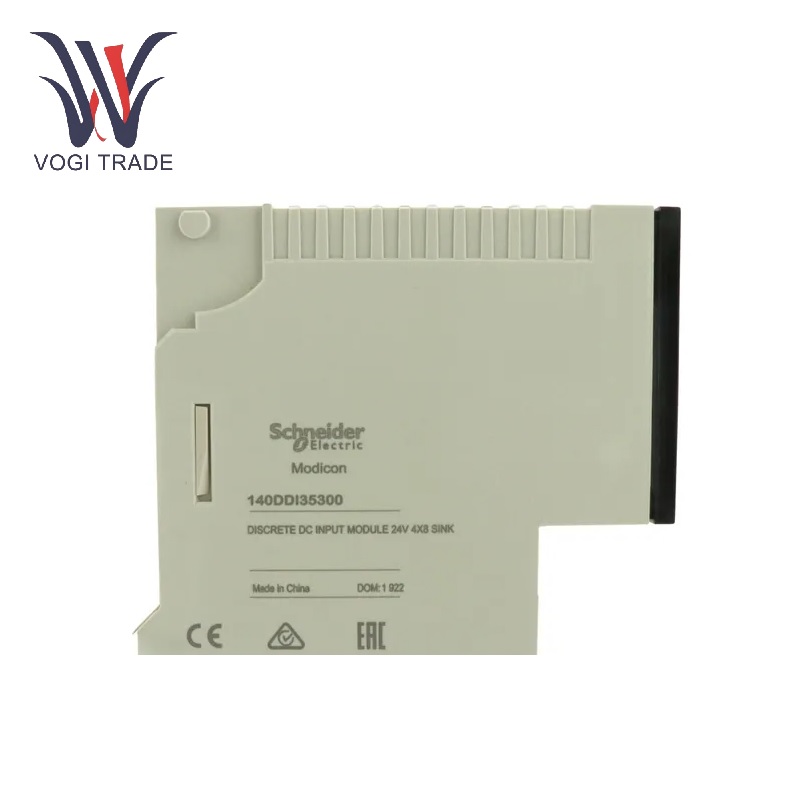

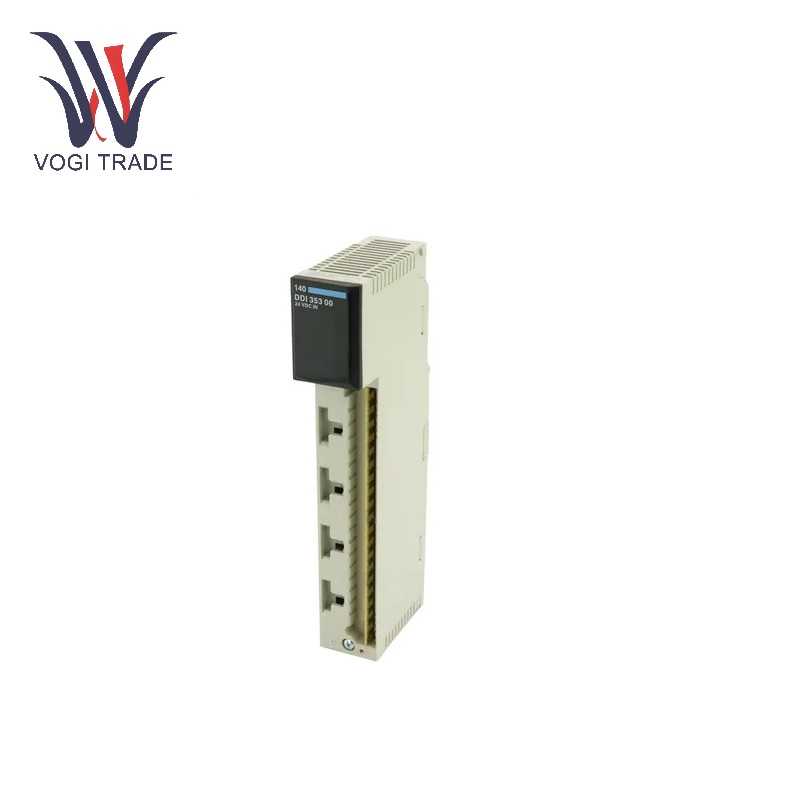

슈나이더 140DDI35300

사양

입력 포인트 및 채널 그룹화:Schneider 140DDI35300에는 32개의 입력 포인트가 있으며 각 그룹에는 8개의 입력 채널이 포함된 4개의 그룹으로 나뉩니다. 이 그룹화 방법을 사용하면 다양한 유형 또는 다양한 영역의 신호를 관리하고 차별화할 수 있습니다.

입력 전압:"켜짐" 상태에서 작동 전압 범위가 5~30VDC인 24V를 수용하는 경우, 꺼졌을 때 입력 전압 판독값은 -3~5VDC 사이여야 합니다.

입력 전류:Schneider 140DDI35300의 최소 입력 전류는 2.0mA, 최대 0.5mA입니다.

응답 시간:On과 Off 기능 사이의 응답 시간은 1밀리초입니다. 이는 입력 신호의 변화를 실시간 버스 변화로 더 짧은 시간 내에 캡처하는 데 도움이 되며 전체 제어 시스템의 실시간 성능과 제어 정확도를 향상시킵니다. .

전력 소비:모듈 전력 소비는 1.7와트이며, 사용 중인 각 입력은 0.36와트씩 증가합니다.

버스 전류:Schneider 140DDI35300은 시스템의 다른 모든 장치와의 통신을 위해 330mA의 버스 전류를 소비합니다.

A드레싱 요구 사항:주소 지정을 위한 두 개의 입력 단어가 필요하므로 PLC 프로그래밍에서 입력 신호 식별을 수행할 때 효율적이고 정확한 위치가 보장됩니다.

입력 논리:포지티브 로직 입력 및 싱크 로직 회로

특징

Online 구성 및 수정:Schneider 140DDI35300은 시스템 작동 중에 모듈의 매개변수 설정을 유연하게 수정할 수 있는 온라인 구성 기능을 제공하므로 엔지니어가 입력 신호의 필터 시간, 전원 켜기 또는 끄기와 같은 입력을 수정할 수 있습니다. 시스템이 작동하는 동안 진단 기능 등을 수행하여 시스템의 유연성과 유지 관리성을 크게 향상시킵니다.

그룹 격리:Schneider 140DDI35300은 그룹 격리 기술을 사용하여 다양한 다른 그룹의 입력 신호의 간섭을 방지하고 특히 플랜트에 존재하는 복잡한 환경 조건에서 시스템의 안정성과 신뢰성을 향상시켜 시스템 구성 요소의 정확한 전송과 정상적인 작동을 보장합니다.

정확한 신호 획득:1ms의 빠른 응답 시간과 전압 입력의 안정화는 보다 정확한 신호 획득과 입력 신호에 대한 빠른 응답을 보장하여 생산 공정의 제어 정확도와 제품 품질을 향상시키고 이미지 획득으로 인한 생산 손실을 줄입니다.

저전력 소비 설계:Schneider 140DDI35300의 낮은 전력 소비는 더 나은 신뢰성을 의미합니다. 전력 소비가 적으면 열이 덜 발생하므로 모듈 내부 구성 요소가 손상될 가능성이 줄어듭니다. 화학 생산, 발전 및 기타 분야와 같은 지속적인 산업 자동화 시스템에서 항상 모듈의 원활한 작동은 생산 프로세스의 안전과 연속성을 보장합니다. Schneider 140DDI35300의 저전력 소비 설계는 열악한 현장에서 장기간 안정적인 작동을 보장하고, 모듈 오류로 인한 가동 중지 시간을 줄이며, 전체 생산 시스템의 신뢰성을 높입니다.

애플리케이션

에너지 생성:주요 화력 발전소에서는 발전기 세트 모니터링 시스템의 일부인 Schneider 140DDI35300 모듈을 사용합니다. 이 모듈은 발전기 세트의 다양한 센서 신호를 수집합니다. 무엇보다도 여기에는 회로 차단기 및 나이프 스위치와 같은 스위칭 장치의 상태 신호를 제어하는 ​​오일 온도 센서, 수온 센서 및 압력 센서의 아날로그 신호가 포함됩니다. 수집된 신호는 제어 시스템으로 전송되며, 여기서 운영자는 중앙 제어실에서 실시간으로 발전기 세트의 작동 매개변수와 상태를 모니터링합니다.

지능형 빌딩:현대 상업용 사무실 건물에서는 Schneider 140DDI35300 모듈이 건물 자동화 시스템에 사용됩니다. Schneider 140DDI35300은 에어컨 시스템의 실내외 온도 센서 및 습도 센서, 환기 시스템 팬 작동 상태, 인체 추론 신호, 조명 시스템 조도 센서 신호 등의 신호를 수집합니다. 이 정보를 제어된 신호로 처리함으로써 제어 시스템은 실내 및 실외 온도와 관련하여 AC의 냉각 용량과 공기 흐름 속도를 자동으로 조절함으로써 쾌적한 기후에서 실내 온도 및 습도 조건의 지능적인 조절 및 유지를 달성할 수 있습니다. 조명을 켜고 빛의 강도와 작업에 따라 밝기를 조절하는 인간 활동 제어를 통해.

자동차 제조:대규모 자동차 제조 회사에서 Schneider 140DDI35300 모듈은 차체 작업장의 자동 제어 시스템을 구축하는 데 도움이 됩니다. 이 작업장의 생산 라인에는 용접, 핸들링 및 기타 작업을 위해 여러 컨베이어 라인과 수많은 고정 장치 외에도 수많은 로봇이 설치되어 있습니다. Schneider 140DDI35300을 통해 조작되는 제어 시스템은 컨베이어 라인 모터 시작 및 정지, 위치 정렬 및 풀기의 모든 신호와 함께 각 로봇의 모든 작동 상태 신호(로봇 준비 신호, 오류 경보 신호 등)를 보고 들을 수 있습니다. 설비의 생산 출력 극대화.
