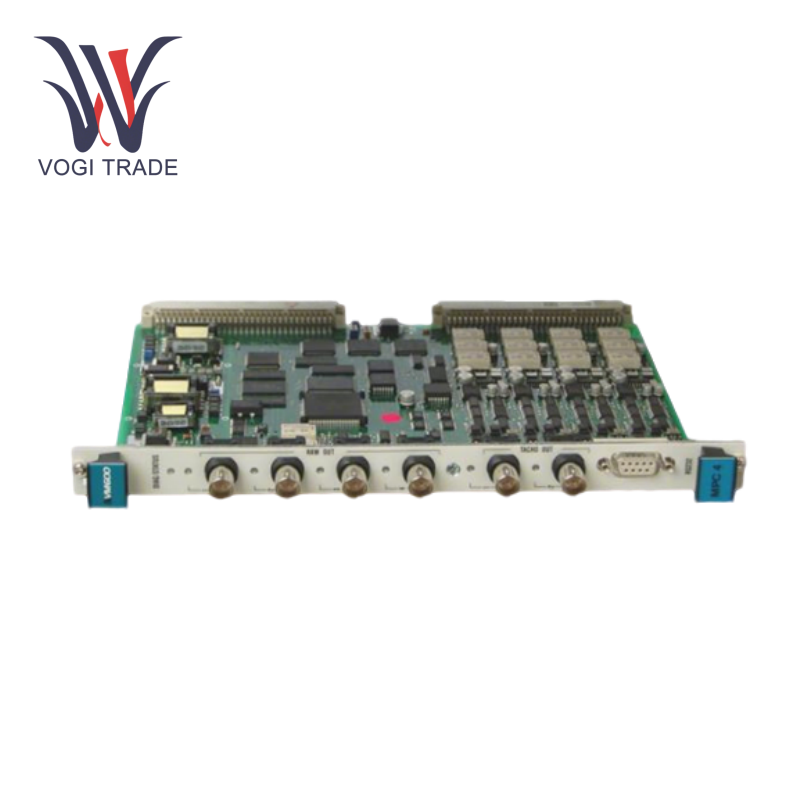

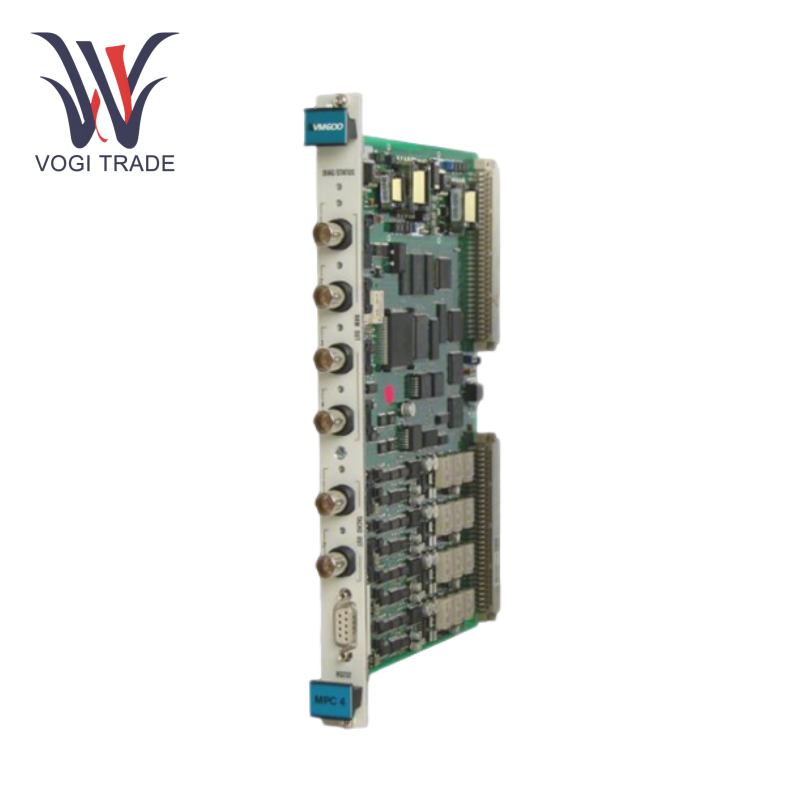

MPC4 200-510-063-034

기술 매개 변수

프로세서 : 멀티 코어 아키텍처, 실시간 데이터 처리 및 병렬 컴퓨팅, 샘플링 속도 ≥10kHz를 지원합니다.

입력 채널 : 4/6 채널 (버전에 따라), 가속도계, 변위 센서 및 기타 신호 입력을 지원합니다.

통신 인터페이스 : Ethernet, RS-232/485, Canopen은 Modbus TCP/IP 및 OPC UA 프로토콜을 지원합니다.

전원 공급 장치 요구 사항 : DC 24V (± 10%).

전력 소비 ≤15W,

작동 온도 -20 ~+70 ℃

동적 신호 출력 : 0-10V 전압 또는 4-20MA 전류 신호.

기능적 특징과 원리

다중 버전 지원 : MPC4 200-510-063-034는 "표준 버전", "독립 회로 버전"및 "안전 버전 (SIL)"을 제공하며, 후자는 IEC 61508 및 ISO 13849에 의해 인증되며 SIL 1/PL C 안전 수준 시나리오에 적합합니다.

고장 분리 : 안전 버전 (SIL)은 비 안전 모듈의 구성 간섭을 피하기 위해 VME 인터페이스를 취소하고 하드웨어 격리를 통해 오해를 방지합니다.

실시간 모니터링 및 알람 : MPC4 200-510-063-034 FFT 스펙트럼 분석을 통한 베어링 마모 및 샤프트 오정렬과 같은 결함 모드를 식별합니다.

호환성 및 지원 제품

VM600 시리즈 모듈 :

입력/출력 모듈 :200-560-101-017 VM600 IOC4T(아날로그 신호 출력을 지원합니다.

진동 모니터링 모듈 :620-001-001-116 VM600 XMV16(16 채널 진동 분석).

타사 통합 : OPC 프로토콜을 통한 DCS/SCADA 시스템과의 상호 작용을 지원하는 Bally Nevada 3500 시리즈 모니터링 기기와 호환됩니다.
