CA202 144-202-000-126

제품개요

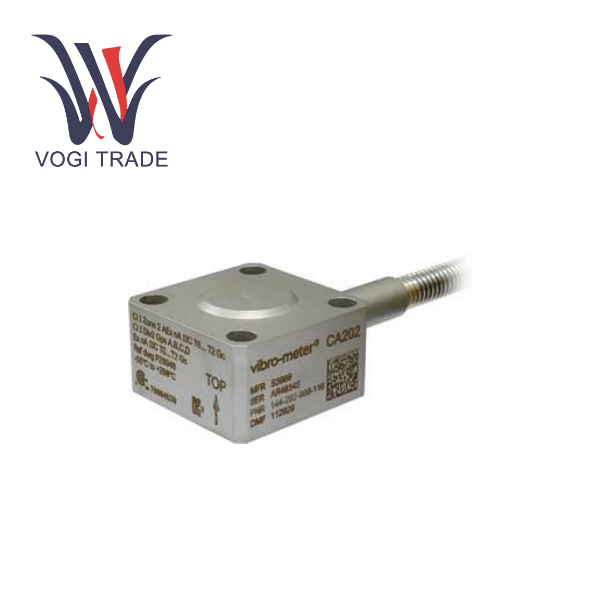

CA202 144-202-000-126은 VM 제품군의 고성능 산업용 압전 가속도계입니다. 이 특정 모델은 까다롭지만 위험하지 않은 산업 환경에서 지속적인 진동 모니터링을 위해 설계된 11미터 일체형 케이블이 장착된 표준 버전입니다. 압전 가속도계는 습기, 증기, 오일 및 기타 부식성 오염 물질에 노출될 때 장기적인 신뢰성을 보장하는 견고하고 밀폐된 구조를 구현합니다. CA202는 대칭형 전단 모드 압전 감지 요소를 활용하여 터빈, 펌프, 압축기 및 팬과 같은 중요 기계의 상태 모니터링 및 예측 유지 관리에 중요한 충실도 높은 진동 데이터를 제공합니다.

IEPE와 4-20mA 출력의 차이점 - CA202를 예로 들어

신호 유형이 다릅니다.

 IEPE는 원래의 진동 파형을 완전히 유지하면서 동적 전압 신호를 출력합니다. 4-20mA 출력은 정전류 신호로, 비례적으로 변환된 진동 진폭만 전송합니다.

얻을 수 있는 정보의 양은 다양하다

 IEPE는 가속도, 속도, 변위, 스펙트럼, 위상 등 풍부한 데이터를 추출할 수 있습니다. 4-20mA는 RMS 속도와 같은 단일 진동 진폭만 제공할 수 있습니다.

간섭 방지 기능이 다릅니다.

 IEPE는 전용 저잡음 케이블을 사용해야 하며 중간 수준의 간섭 방지 기능을 갖추고 있습니다. 4-20mA는 강력한 간섭 방지 기능을 갖추고 있으며 산업 현장에서 선호되는 솔루션입니다.

일반적인 애플리케이션 시나리오는 다릅니다.

 IEPE는 결함 진단, 스펙트럼 분석 및 과학 연구에 적합합니다. 가동 중지 시간 보호, 추세 모니터링, DCS 또는 PLC 시스템과의 통합에는 4~20mA가 더 적합합니다.

CA202 진동 데이터를 통해 베어링 고장의 세 가지 특성 빈도를 예측합니다.

첫 번째 유형

 외부 링 파손 빈도(BPFO) 외부 링 파손의 물리적 원인은 롤링 요소가 외부 링 표면을 통과하는 구멍이나 파쇄 영역입니다. CA202에 의해 수집된 스펙트럼에서 BPFO는 뚜렷한 기본 주파수와 그 곱셈(예: 2x 및 3x)을 나타내며 진폭은 기본적으로 부하 변화에 영향을 받지 않고 안정적입니다. BPFO의 피크값이 베이스라인 노이즈보다 3~5배 높을 경우 외곽원에 조기 손상이 발생한 것으로 판단할 수 있다.

두 번째 유형

 내부 링 고장 빈도(BPFI). 내부 링 파손의 물리적 원인은 내부 링 결함이 샤프트를 따라 회전하고 결함 지점이 전동체에 반복적으로 부딪히기 때문입니다. 스펙트럼에서 전력 주파수 간격이 있는 변조 측파대는 BPFI 주파수 근처에 나타나며 파형 진폭은 부하 변동에 따라 달라질 수 있습니다. 이러한 측파대 밀도가 증가하면 결함의 심각도가 증가하고 있음을 나타냅니다.

세 번째 유형

 전동체 고장 빈도(BSF) 전동체 고장의 물리적 원인은 전동체 표면의 편평화, 균열 또는 박리 현상입니다. CA202의 스펙트럼에는 BSF 주파수와 그 고조파가 나타날 수 있으며 때로는 롤링 요소의 회전 주파수 변조가 동반될 수 있습니다. 이러한 유형의 결함의 일반적인 특징은 진동 신호가 간헐적이고 윤활 상태에 크게 영향을 받는다는 것입니다.

선택의 장점(144-202-000-126을 선택하는 이유)

방폭+고온 이중 인증: ATEX Ex ia와 260℃의 장기 고온 저항을 동시에 충족하는 유일한 범용 가속도계로 위험한 고온 지역에 적합합니다. 고감도 + 넓은 주파수: 100pC/g에서 0.5Hz 저주파 진동(예: 증기 터빈의 느린 회전)을 포착하고 6000Hz 고주파(예: 기어박스의 맞물림 주파수)를 포괄합니다. 밀봉 및 내구성: 완전 스테인레스 스틸 밀봉 용접 + 외장 케이블, 염수 분무/먼지/기름 얼룩에 강하고 열악한 산업 환경에 적합합니다. 장기 안정성: Meggitt 공장 교정, 연간 드리프트 < 1%
