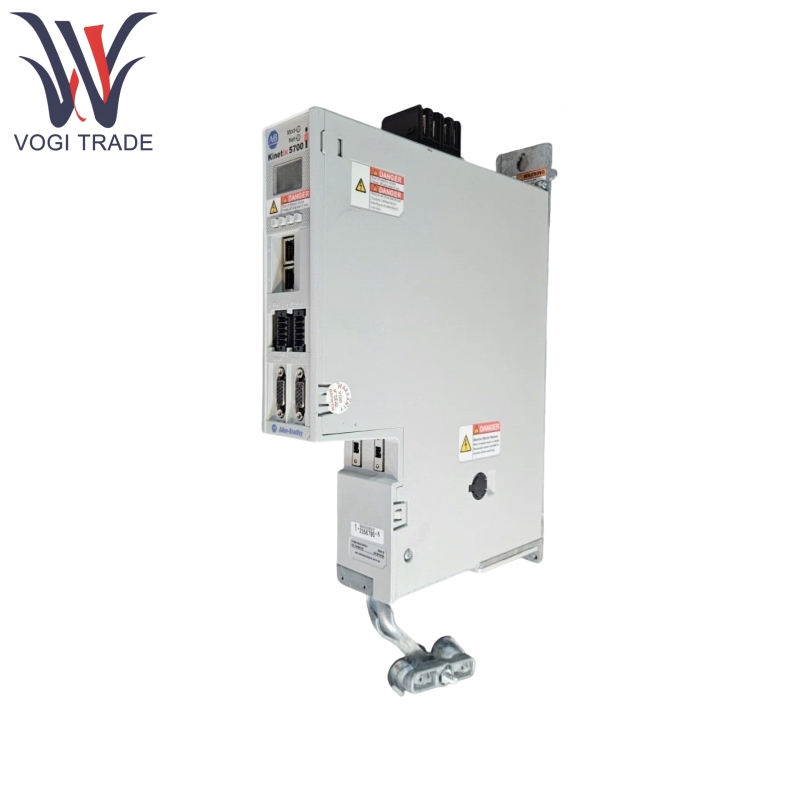

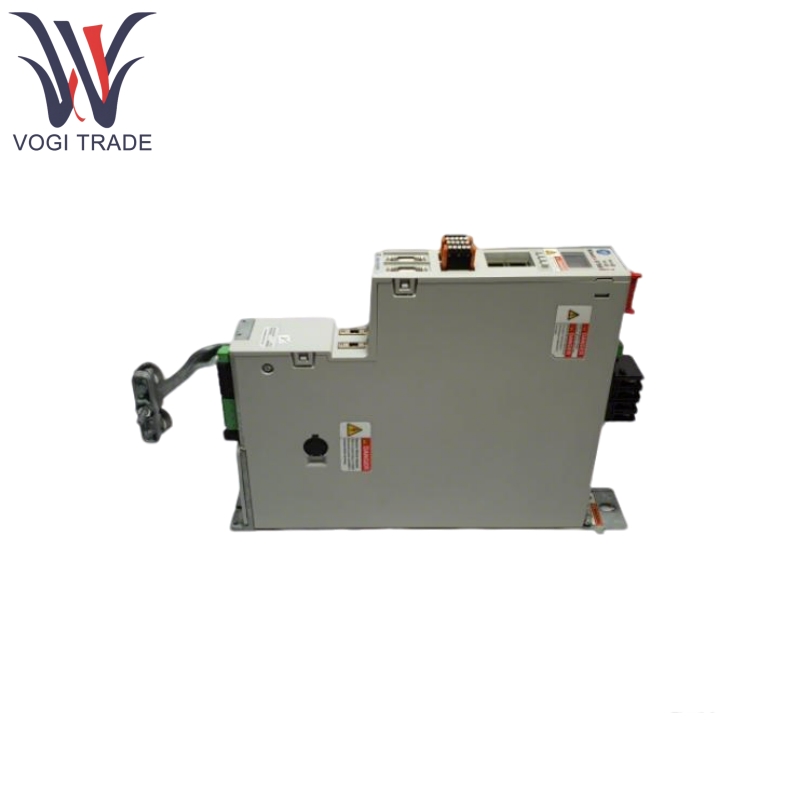

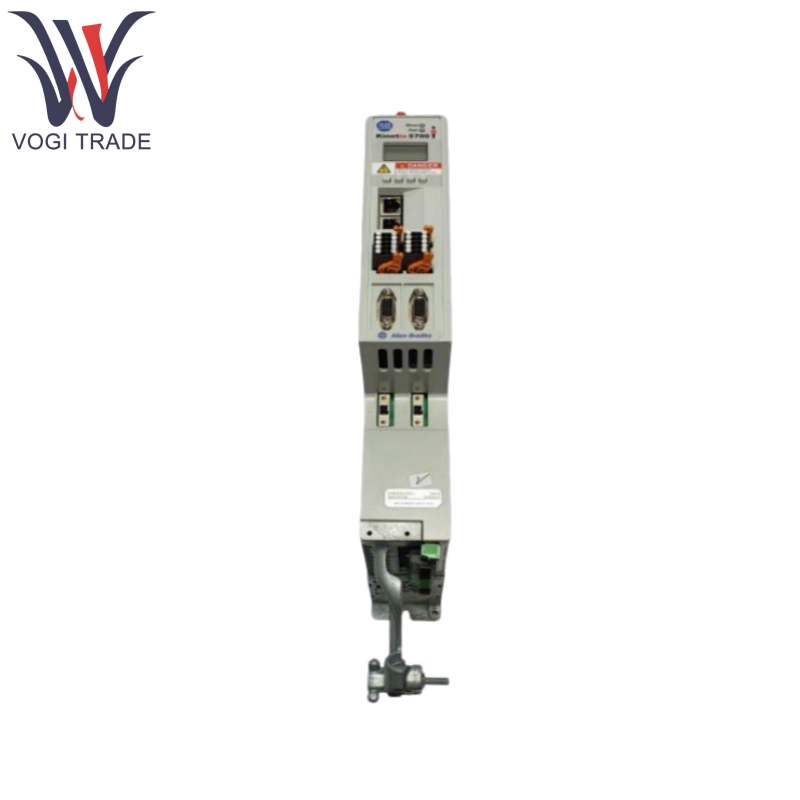

Allen Bradly 2198-D020-ERS3

ProduCT 기능

Allen Bradly 2198-D020-ERS3에는 전원, 피드백, 제어 및 안전을위한 커넥터가 있습니다.

1. DC-BUS 전원을 AC 전원으로 변환합니다.

2 개의 서보 모터를 구동하기 위해 이더넷/IP 및 안전 기능을 통한 통합 모션을 지원합니다.

2. 모터 파워 커넥터 (MP) :

두 축 (축 A 및 축 B)에 대해 모터 파워 (U, V, W 단계)를 연결하는 데 사용됩니다.

와이어 크기 : 0.75–2.5 mm² (18–14 AWG).

터미널의 토크 : 0.5–0.6 N • M (4.4–5.3 lb • in).

3. 모터 브레이크 커넥터 (BC) :

모터 유지 브레이크 (MBRK+ 및 MBRK-)에 연결합니다.

24V DC 브레이크 파워를 지원합니다.

4. 모터 피드백 커넥터 :

MF (모터 피드백) 커넥터 : DSL 용 2 핀 커넥터 (디지털 서보 링크) 피드백 (예 : Kinetix VP Motors), 지원 신호 D+ 및 D-.

UFB (범용 피드백) 커넥터 : 사인/코사인 신호, 데이터 및 전원 (5V 또는 9V)을위한 핀이있는 Hiperface, 증분 또는 Endat 인코더 용 15 핀 커넥터.

5. 디지털 입력 (IOD) 커넥터 :

4 개의 구성 가능한 디지털 입력 (현재 싱크 싱, 24V DC 15 MA)이있는 10 핀 커넥터.

enable, home, 등록 및 과잉 여행 제한과 같은 기능을 지원합니다.

6. 안전 토크 오프 (STO) 커넥터 :

16 핀 커넥터 하드 용 안전 연결을위한 16 핀 커넥터, 드라이브 간의 계단식 안전 신호를 지원합니다.

7. DC 버스 커넥터 :

공유 버스 연결 시스템 (버스 바)를 사용하여 DC 버스 전원 공급 장치에 연결하여 다른 모듈과 전원 공유가 가능합니다.

8. 24V 제어 전원 (CP) 커넥터 :

제어 회로에 24V DC (21.6–26.4V)를 제공합니다.

와이어 크기 : 0.5–2.5 mm² (20–14 AWG) 토크 0.22–0.25 N • m (1.9–2.2 lb • in).

제품 응용 프로그램

정밀 기계 제조 :

CNC 공작 기계 분야에서 Allen Bradly 2198-D020-ERS3는 고정식 위치, 속도 및 토크 제어 기능 덕분에 공작 기계 또는 테이블의 정확한 움직임을 보장하며, 이는 정확도를위한 정밀 가공의 엄격한 요구 사항을 충족합니다. 다양한 피드백 장치를 지원하여 모션 상태를 실시간으로 모니터링하고 조정하여 가공 오류를 효과적으로 줄이고 제품 품질을 향상시킵니다. 정밀 부품의 제조에서는 제품의 치수 정확도와 표면 품질을 보장하기 위해 미크론 수준의 위치 정확도를 달성 할 수 있습니다.

포장 기계 :

포장 생산 라인에서 Allen-Bradly 2198-D020-ERS3는 정확한 위치 및 속도 제어를 통해 포장 재료를 전달하고, 그립 및 배치하는 항목을 전달하는 동작이 정확하고 정확한지 보장하여 제품의 깔끔함과 속도 매칭을 보장합니다. 생산 라인의 다양한 변화에 신속하게 대응하고 다양한 포장 요구를 충족하며 포장 효율성과 품질을 향상시킬 수 있습니다. 식품 포장에서는 포장재의 공급량과 포장 액션의 리듬을 정확하게 제어하여 효율적이고 정확한 포장 작업을 실현할 수 있습니다.

자동 조립 라인 :

Allen Bradly 2198-D020-ERS3 이중 축 조정 제어 기능은 자동 조립 환경에서 중요한 역할을하며, 이는 각 어셈블리 링크의 안정적이고 효율적인 작동을 보장하기 위해 다중 축의 동기화 된 움직임을 실현할 수 있습니다. 전자 장비 제조의 조립 라인에서 로봇 암을 제어하여 작은 전자 부품을 정확하게 파악하고 설치하고 조립의 정확성과 효율성을 향상 시키며 조립 오류로 인한 제품 결함 속도를 줄일 수 있습니다.

로봇 제어 :

Allen Bradly 2198-D020-ERS3과 같은 빠른 고정밀 모션 제어가 필요한 로봇 애플리케이션의 경우 복잡한 작업의 요구를 충족시킬 수 있습니다. 자체 강력한 제어 기능과 결합 된 다양한 피드백 유형을 지원하므로 로봇은 로봇의 작업 효율성과 정밀도를 향상시키기 위해 다양한 작업을 빠르고 정확하게 수행 할 수 있습니다. 물류 및 창고 처리 로봇에서 빠른 포지셔닝 및 취급 작업을 실현하고 자동화 수준의 창고 및 물류를 개선 할 수 있습니다.
