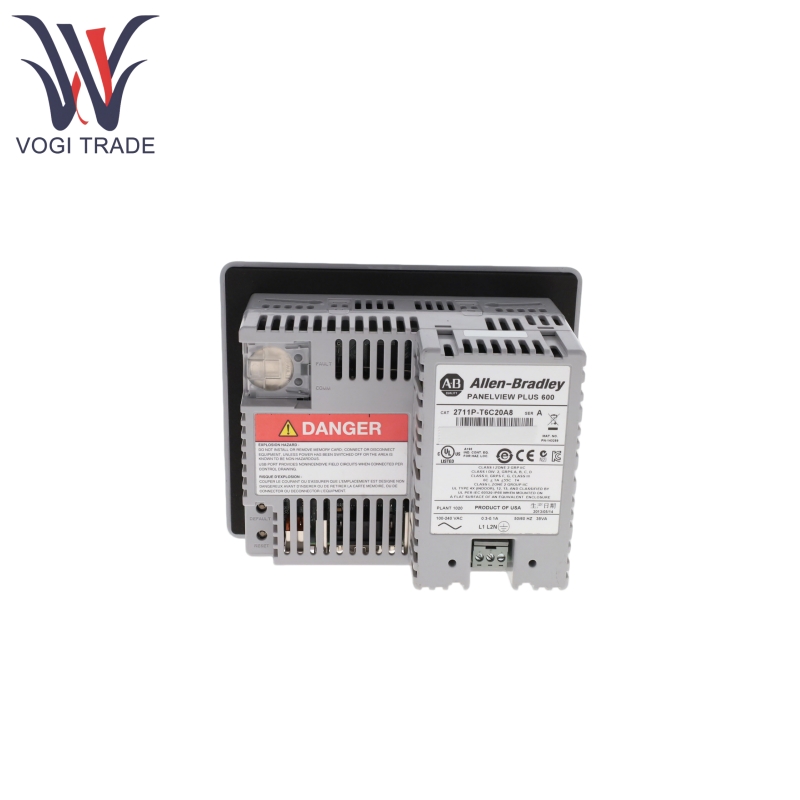

Allen Bradley 2711p-T6c20A8

제품 기능

Allen Bradley 2711P-T6C20A8에는 터치 전용 입력 방법 (모델 번호의 "T"는 5.7 인치 색상 디스플레이 및 그래픽 인터페이스 디스플레이 (예 : 실시간 데이터, 알람, 트렌드 그래프 등)를 지원합니다. 또한 FactoryTalk View ME 런타임 소프트웨어 (v6.10 이상)와 호환되므로 인터페이스 레이아웃을 사용자 정의하고 제어 로직과의 연결을 달성 할 수 있습니다.

Allen Bradley 2711P-T6C20A8에는 10/100 MBPS 이더넷 포트 (Auto-MDI/MDI-X), 1 개의 RS-232 포트 (DB9) 및 2 개의 USB 2.0 고속 포트 (1 USB-A, 1 USB-B)가 있습니다.

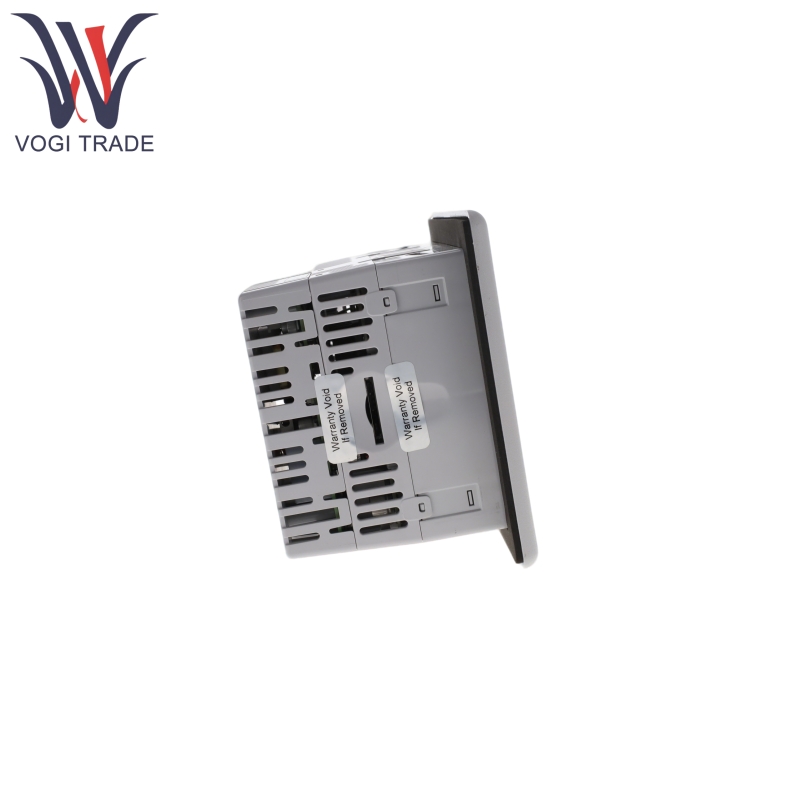

Allen Bradley 2711P-T6C20A8에는 프로그램 백업, 데이터 로그 스토리지 및 펌웨어 업데이트를위한 1784-SDX 시리즈 메모리 카드와 호환되는 안전한 디지털 고용량 (SDHC) 슬롯이 있습니다.

Allen Bradley 2711p-T6c20A8은 Windows CE 6.0 운영 체제를 실행하고 산업 제어 소프트웨어와의 안정적인 호환성을 위해 .NET Compact Framework 3.5를 지원합니다.

Allen Bradley 2711P-T6C20A8에는 실시간 시계가 내장되어 있으며 데이터 타임 스탬프 로깅을 지원합니다. 데이터를 백업 할 배터리는 없지만 비 휘발성 메모리는 구성 및 프로그램을 저장할 수 있습니다.

모델 번호는 "8"으로 끝나며 확장 된 기능 (예 : 웹 브라우저, 원격 데스크탑, Microsoft Office 파일 뷰어 등)은 기본 HMI 기능에 중점을 두지 않으며, 이는 간결한 기능 요구 사항이있는 시나리오에 적합합니다.

원리를 사용한 제품

Allen Bradley 2711P-T6C20A8은 이더넷 또는 RS-232 인터페이스를 통해 PLC 또는 기타 제어 장치에 연결하여 실시간 센서 데이터, 장비 상태를 수신하고 5.7 인치 컬러 화면을 통해 그래픽, 텍스트, 차트 등의 형태로 시각적으로 표시 할 수 있습니다.

연산자는 화면을 터치하여 제어 명령을 입력하고 터미널은 명령을 제어 신호로 변환하여 통신 인터페이스를 통해 컨트롤러로 전송하여 장비의 원격 작동을 실현합니다.

Allen Bradley 2711P-T6C20A8 FactoryTalk에서 개발 한 응용 프로그램을 실행하고, 맞춤형 인터페이스 로직을 지원하며, SD 카드를 통해 스토리지를 확장하여 히스토리 데이터 또는 백업 구성을 저장합니다.

Allen Bradley 2711p -T6c20A8은 중간 노드 역할을하여 장치 데이터를 호스트 컴퓨터에 전송하고 제어 레이어 장치에 연결하여 "Sense -Decision- 실행"의 폐쇄 루프 제어를 형성합니다.

제품 매개 변수

아래 세부 사항은 Allen Bradley 2711p-T6c20A8 용 패널 뷰 플러스 600 HMI입니다.
