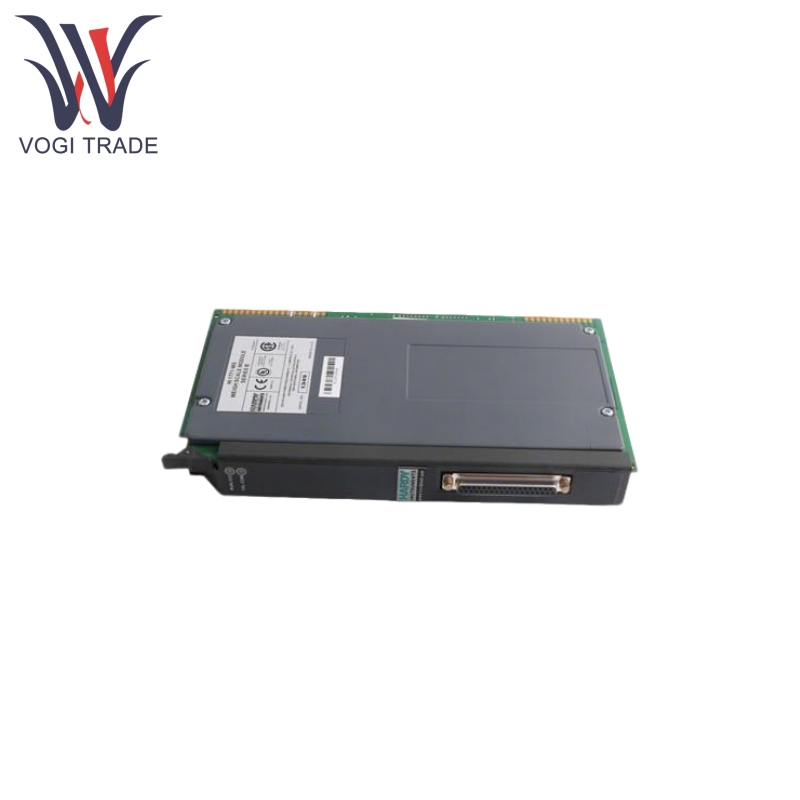

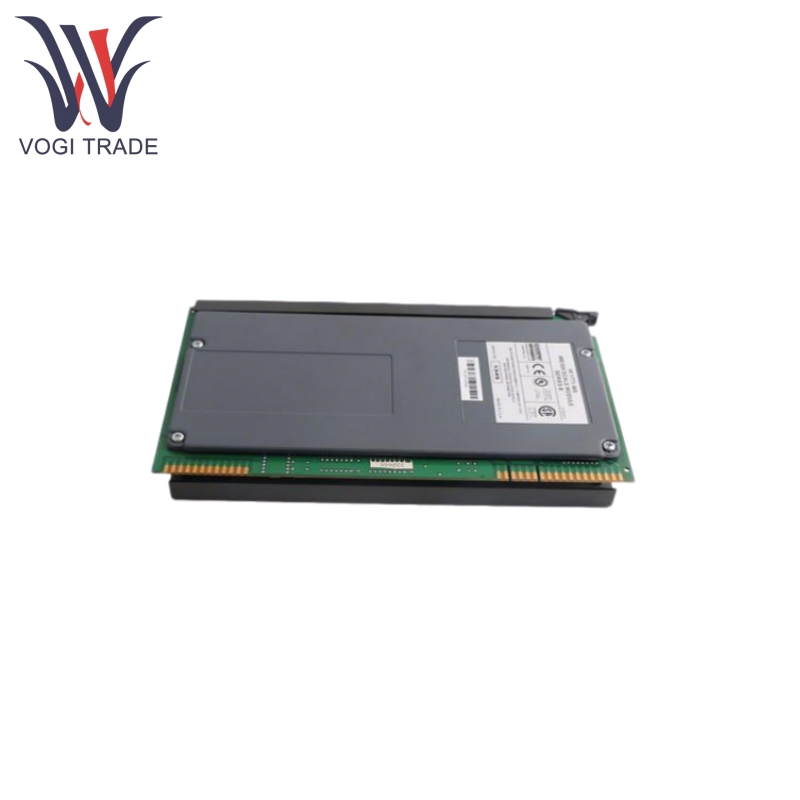

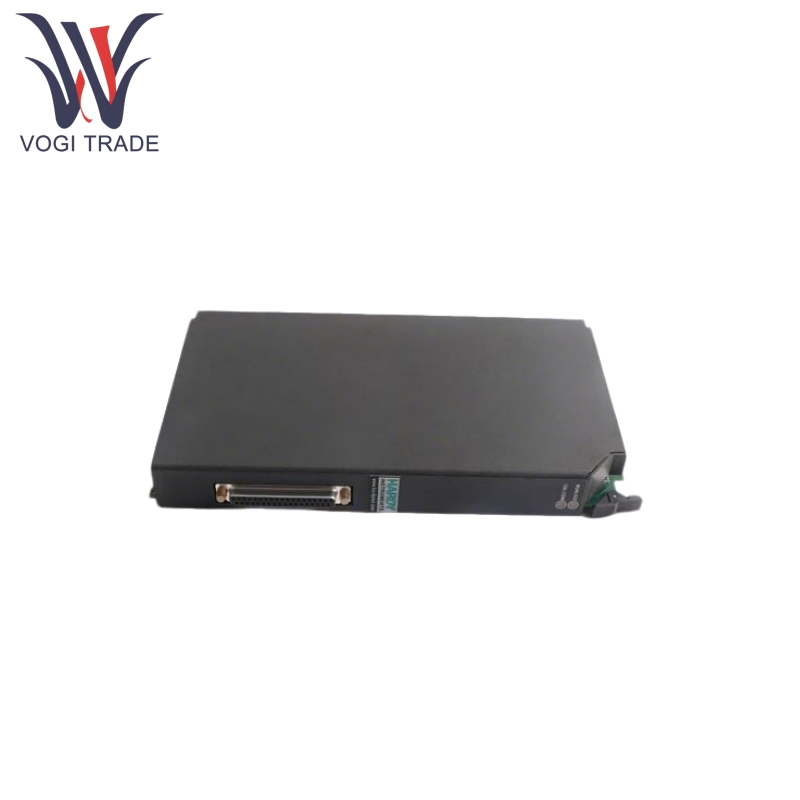

Allen Bradley 1771-WS

제품 기능

Allen Bradley 1771-WS는 1-8 350Ω 스트레인 게이지 부하 셀 (5 이상에 필요한 외부 전원 공급 장치)을 지원하며 단일 센서에 직접 연결되거나 정션 박스를 통해 여러 센서에 연결할 수 있습니다.

Allen Bradley 1771-WS는 총 중량 및 순 중량 값을 제공하여 16 비트 정수 및 32 비트 플로팅 포인트 형식 출력을 지원합니다.

Allen Bradley 1771-WS는 20 비트 A/D 컨버터를 특징으로하며 0-30MV 범위 (3MV/V 센서) 내에서 985,000 카운트의 디스플레이 해상도를 제공합니다.

Allen Bradley 1771-WS는 Waversaver® 필터링 기술을 통합하여 기계적 진동 및 노이즈를 억제하기 위해 5 개의 선택 가능한 컷오프 주파수 (0.25Hz-7.50Hz)를 제공합니다.

Allen Bradley 1771-WS는 실시간으로 "무게의 무게"상태를 모니터링하고 사용자 정의 "동적 허용 오차"를 기반으로 안정성을 결정할 수 있습니다.

Allen Bradley 1771-WS는 Tare 및 Zero 함수를 지원하며, 이는 동적 오류를 피하기 위해 계량이 안정적 일 때만 적용됩니다.

Allen Bradley 1771-WS는 사용자 정의 시간 단위, 평가주기 및 중량 단위를 기반으로 중량 변화율 계산을 제공합니다.

Allen Bradley 1771-WS는 Windows® (NT/95/98/2000) 구성 소프트웨어를 지원하여 DH+ 네트워크 또는 이더넷 (RSLINX ™ 포함)을 통해 시각화 구성을 가능하게합니다. PLC-5® 프로세서와의 양방향 통신, BTR 및 BTW를 통한 상태, 구성 및 교정 데이터를 교환 할 수 있습니다.

제품 작동 원리

Allen Bradley 1771-WS는 세 가지 교정 방법을 제공합니다.

C2 교정 : Hardy C2® 2 세대 교정 센서와 호환되며 수동 입력없이 감도 및 저항 값을 자동으로 업로드합니다.

하드 교정 : 알려진 무게 (범위의 80% -100%로 권장됨)를 사용하여 3 개의 교정 포인트가 낮고 중간 (선택 사항) 및 높음이 필요합니다.

소프트 캘리브레이션 :로드 셀의 감도 및 저항 값을 입력하여 (제조업체 데이터가 필요) 테스트 가중치에 대한 의존도를 줄입니다.

비 휘발성 플래시 메모리는 교정 값을 저장하여 쉽게 모듈 교체를 위해 PLC 데이터 시트에서 교정 매개 변수의 복구를 지원합니다.

제품 매개 변수

다음과 같은 세부 사항은 Allen Bradley 1771-Ws 계량 스케일 모듈에 대한 것입니다.
