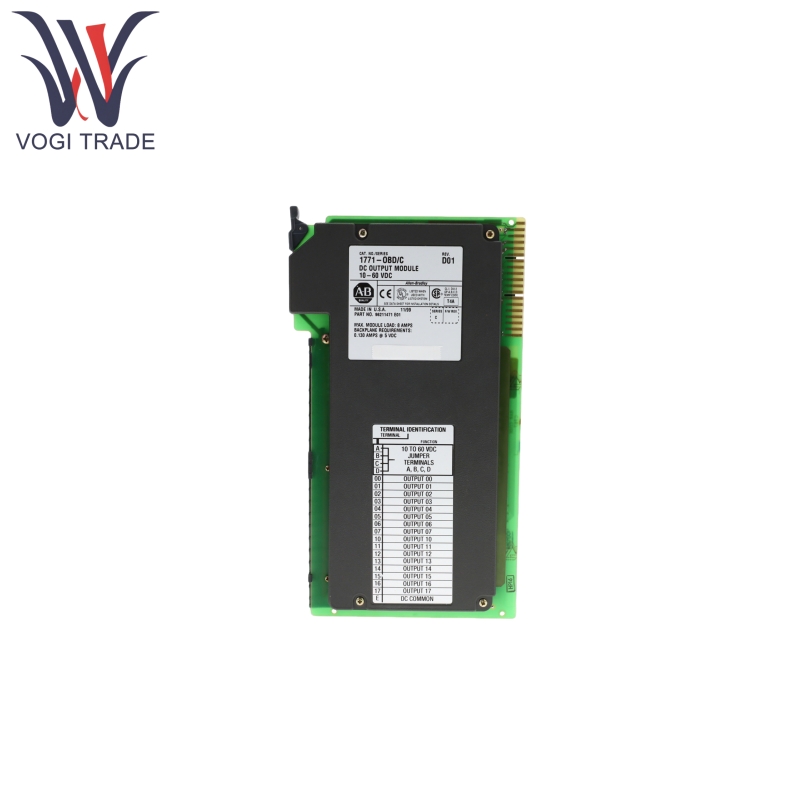

Allen Bradley 1771-Obd

제품 기능

Allen Bradley 1771-OBD는 싱킹 전류 구성을 지원하는 16 개의 비 침투 출력 채널을 제공합니다 (출력 장치는 모듈에서 전류를 그립니다).

모듈이 켜지고 프로세서가 실행 모드에있을 때 녹색 "모듈 활성"표시기가 밝아지고 프로세서가 출력을 재설정 할 때 꺼집니다. 모듈의 내장 퓨즈가 불이 날 때 빨간색 "퓨즈 블로우"표시기가 밝아집니다.

Allen Bradley 1771-OBD에는 16 개의 빨간색 "출력 상태"표시 등이 있으며 프로세서 지침의 트랜지스터 상태를 표시합니다 (출력 단자의 실제 전압과 무관).

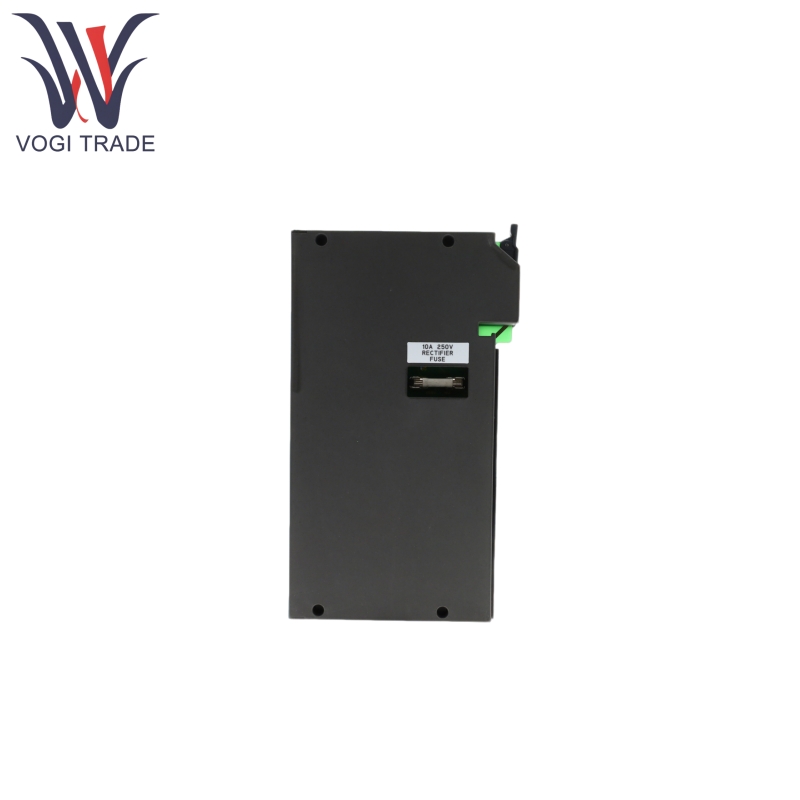

Allen Bradley 1771-OBD에는 출력 과부하 (10A를 초과) 또는 짧은 회로 (개별 출력 트랜지스터를 보호하지 않음)의 경우 모듈을 보호하는 10A/250V 정류기 퓨즈 (LittElfuse 322010)가 장착되어 있습니다.

Allen Bradley 1771-OBD는 정적 방전에 내성이 있으며 IEC 61000-4-2 표준을 준수하여 4kV 간접 접촉 배출을 지원합니다. CISPR 11 그룹 1, 클래스 A (적합한 인클로저가 필요)를 준수하는 전자기 호환성 (EMC)이며 전자기 간섭을 갖는 산업 환경에 적합합니다.

Allen Bradley 1771-OBD는 필드 배선 단자 (예 : 1771-WH)를 사용하여 유선을 연결할 수 있으며 모듈 핫 스왑 핑 (파워 오프 작동 필요)을 지원합니다.

제품 작동 원리

Allen Bradley 1771-OBD는 1771 시리즈 I/O 섀시 (프로세서 또는 어댑터 용으로 예약 된 가장 왼쪽 슬롯 제외)에 설치하고 주요 구성 (10-12와 22-24 사이)을 사용하여 올바르게 삽입해야합니다.

현장 장치는 1771-WH (또는 퓨즈 1771-WHF/1771-WHFB) 배선 암을 통해 연결됩니다. 참고 DC 전력 극성 (역 연결 또는 AC 연결은 모듈이 손상됩니다)과 모든 DC 연결 터미널 (A-D)이 단락되어 오버로드를 방지해야합니다.

Allen Bradley 1771-OBD는 섀시 백플레인을 통해 프로세서 지침을 수신하여 16 개의 출력 채널의 온/오프 상태를 제어합니다. LED 표시등은 명령 상태에 대한 실시간 피드백을 제공합니다. 총 출력 전류가 10A를 초과하면 퓨즈가 날아갑니다. 교체하기 전에 전원을 분리해야합니다.

제품 매개 변수

다음은 Allen Bradley 1771-OBD DC 출력 모듈에 대한 것입니다.

출력 수 : 16 번의 비 침투 출력

사용자 공급 전압 : 10-60V DC (공칭 48V DC)

현재 등급 :

저항 부하 : 출력 당 2A, 총 모듈 전류 ≤8A

파일럿 듀티로드 : 출력 당 0.2A

최대 서지 전류 : 10ms의 출력 당 4A, 2 초당 반복 가능, 10ms의 출력 당 25A, 2 초당 반복 가능

최소 부하 전류 : 2.5MA

국가 전압 강하 (정격 전류에서) : ≤1.5V DC

외부 누출 전류 : ≤0.5ma

신호 지연 : OFF에서 ≤0.1ms, on ~ ≤0.2ms

백플레인 전원 공급 장치 : 5V DC, 최대 400MA (섀시 총 전력 소비 계산에 포함되어야합니다)

분리 전압 : 60V DC (연속), 1000V AC (1 분 테스트, I/O에서 시스템)

도체 와이어 크기 : 0.34-2.5mm² (22-14 AWG) 솔리드 또는 가닥 구리선, 절연 최대 1.2mm

필드 배선 암 나사 토크 : 1.0 nm (9 lb-in)

키싱 : 백플레인 커넥터 10과 12 사이, 22 ~ 24 사이

작동 온도 : 0-60 ° C (32-140 ° F)

저장 온도 : -40-85 ° C (-40-185 ° F)

상대 습도 : 5-95% 비 응축

진동 : 10-500Hz에서 2G (IEC 60068-2-6)

충격 (작동 / 비 운영) : 30G / 50G (IEC 60068-2-27)
