앨런 브래들리 1771-IBD

제품 기능

Allen Bradley 1771-IBD는 정전기 방전에 민감하며 접지, 정적 정적 손목 밴드 및 기타 측정에 의한 손상으로부터 보호되어야합니다. 사용하지 않을 때는 원래 정전기 차폐 포장에 저장해야합니다.

Allen Bradley 1771-IBD는 1ms 또는 6ms 셧다운 지연 필터 시간 (기본 1ms)을 지원하는 조절 가능한 필터 지연을 특징으로하며, 입력 신호 간섭을 줄이기 위해 회로 보드의 점퍼를 통해 설정할 수 있습니다.

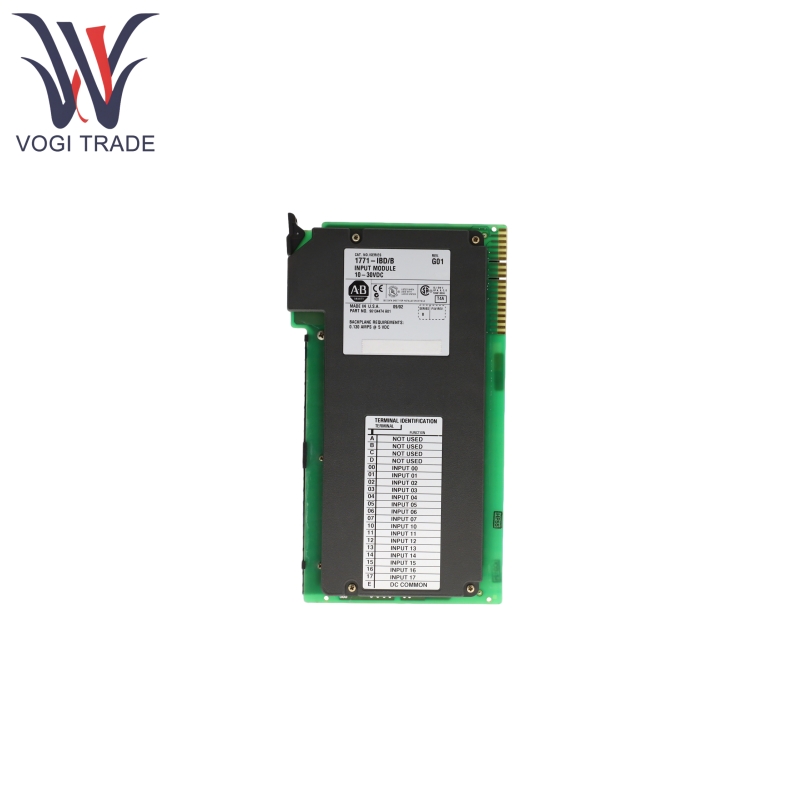

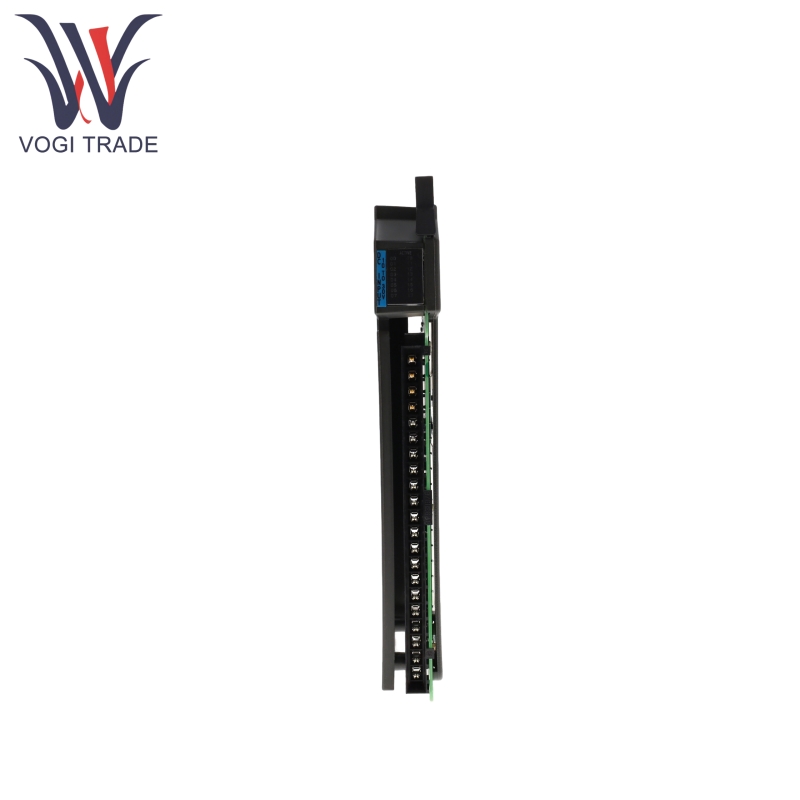

전면 패널에는 1 개의 녹색 "모듈 활성화 표시기 표시등"(전원이 켜질 경우 켜면)과 16 개의 빨간색 "입력 상태 표시등"(입력 단자 00-17에 해당, 전압이있을 때 조명)이 포함됩니다.

Allen Bradley 1771-IBD는 1771-WH 필드 배선 암을 통해 2 와이어 또는 3 와이어 입력 장치에 연결하고 현재 소스 모드를 지원할 수 있습니다.

제품 작동 원리

Allen Bradley 1771-IBD는 1771 I/O 섀시 백플레인을 통해 섀시 전원 공급 장치 (130ma@5V DC)로부터 전력을 얻을 수 있습니다. 외부 10-30V DC 입력 신호를 수신 한 후 (세트 1ms/6ms 지연에 따라) 필터링되고 디지털 신호로 변환 한 다음 백플레인을 통해 프로세서로 전송됩니다.

Allen Bradley 1771-IBD에는 2 와이어 장치가 있으며, 한쪽 끝은 터미널 00-17에 연결되고 다른 쪽 끝은 DC 양성 터미널 (+DC)에 연결되어 있습니다. 터미널 E는 DC 공통 터미널 (DC Common)에 연결됩니다.

Allen Bradley 1771-IBD에는 현재 소스 모드에서 작동하는 3 와이어 장치가 있습니다. 배선 구성은 2 와이어 장치와 유사하며 터미널 A-D는 사용되지 않습니다.

녹색 "활성화 표시등"은 일반 모듈 전원 공급 장치를 나타내고 빨간색 "입력 상태 표시등"은 해당 단자가 전압 입력을 갖고 신호가 유효 함을 나타냅니다.

제품 매개 변수

다음은 Allen Bradley 1771-IBD DC 입력 모듈에 대한 것입니다.
