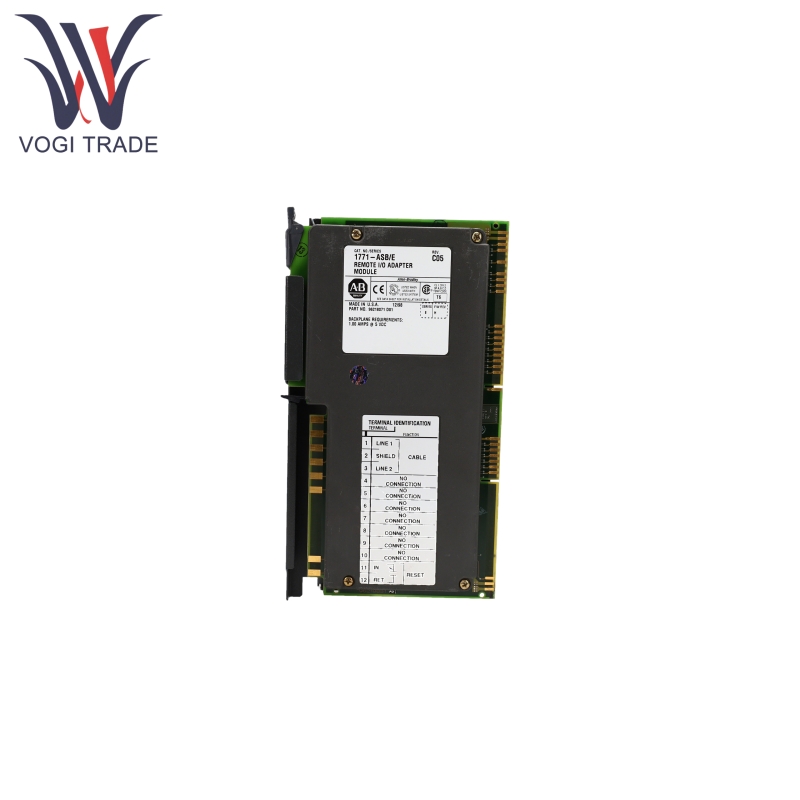

앨런 브래들리 1771-ASB

제품 기능

Allen Bradley 1771-ASB는 최대 230.4k 보드 (2,500 피트 전송 거리), 115.2k 보드 (5,000 피트) 및 57.6k 보드 (10,000 피트)의 다양한 보드 요금을 제공하며 다른 거리에서 원격 통신 요구 사항을 충족합니다.

Allen Bradley 1771-ASB는 직렬 대 평행 데이터 변환을 지원하고 스캐너로부터 직렬 데이터를 수신하고 I/O 모듈과의 상호 작용을 위해 병렬 데이터로 변환하고 그 반대도 마찬가지입니다.

Allen Bradley 1771-ASB는 4, 6, 8, 16을 갖는 여러 I/O 포인트 유형의 I/O 모듈에 적합합니다.

Allen Bradley 1771-ASB는 2 슬롯 모드, 1- 슬롯 셔플 모드 및 1/2 슬롯 모드를 포함한 3 가지 주소 지정 모드를 지원하여 시스템에 가장 적합한 모드를 선택할 수 있도록 I/O 주소 할당 관리를 제공합니다.

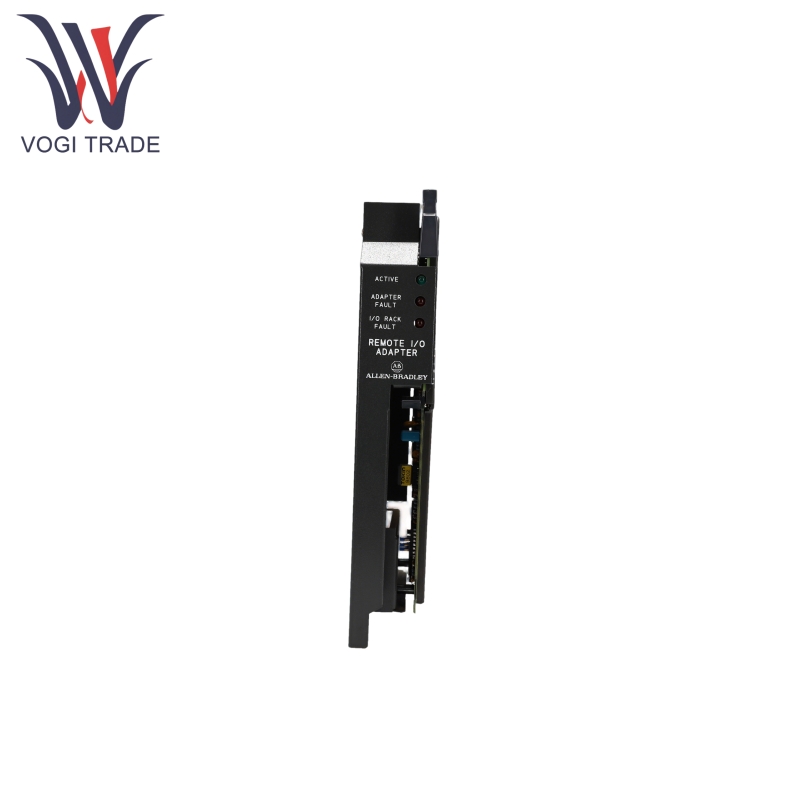

Allen Bradley 1771-ASB에는 3 개의 진단 표시등 (Green Active), 빨간색 어댑터 결함 (어댑터의 결함) 및 빨간색 I/O 랙 오류 (I/O 랙)가 포함되어있어 즉시 문제를 해결하는 데 도움이됩니다. 올바른 모듈 설치 위치를 보장하기 위해 전원 -IP의 I/O 할당을 자동으로 확인합니다.

Allen Bradley 1771-ASB는 마지막 4 개의 슬롯을 제외한 모든 슬롯 또는 모든 슬롯을 선택하여 슬롯 전원 사용에 영향을 미치지 않고 스캔 시간 및 I/O 이미지 공간을 선택적으로 스캔 할 수 있습니다.

Allen Bradley 1771-ASB는 Series B 어댑터를 모방하여 1771-S4A 및 1771-S4B와 같은 스캐너의 응답 속도 요구 사항을 충족 할 수 있습니다. 시스템 유연성을 향상시키기 위해 보완 I/O 구성 (PLC-2 시리즈 프로세서)을 지원합니다.

제품 작동 원리

Allen Bradley 1771-ASB는 중개자 역할을하여 I/O 스캐너로부터 직렬 데이터를 수신하여 병렬 데이터로 변환하여 원격 I/O 모듈로 전송합니다. 동시에 I/O 모듈에서 병렬 데이터를 읽고 직렬 데이터로 변환하여 스캐너로 다시 전송하여 컨트롤러와 원격 I/O 간의 통신을 가능하게합니다.

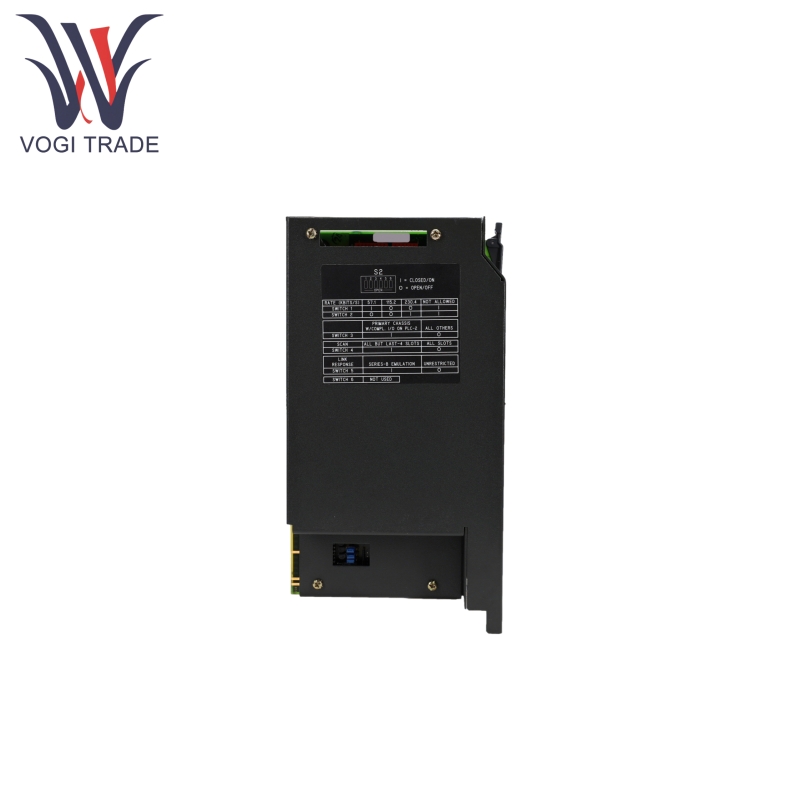

Allen Bradley 1771-ASB는 I/O 랙 번호, I/O 그룹 번호, Baud 요율, 스캔 모드 (전체 슬롯/마지막 4 개의 슬롯 제외) 및 링크 응답 모드 (시리즈 B 시뮬레이션 또는 무제한)를 포함하여 S1 및 S2 스위치 구성 요소를 통해 주요 매개 변수를 설정합니다.

제품 매개 변수

다음은 Allen Bradley 1771-ASB 원격 I/O 어댑터 모듈에 대한 것입니다.
