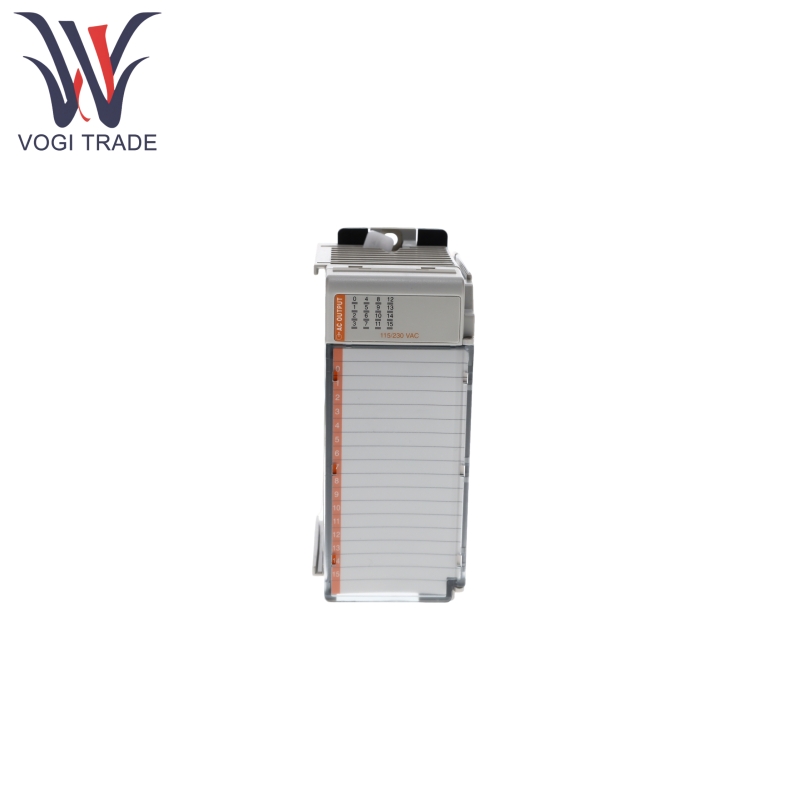

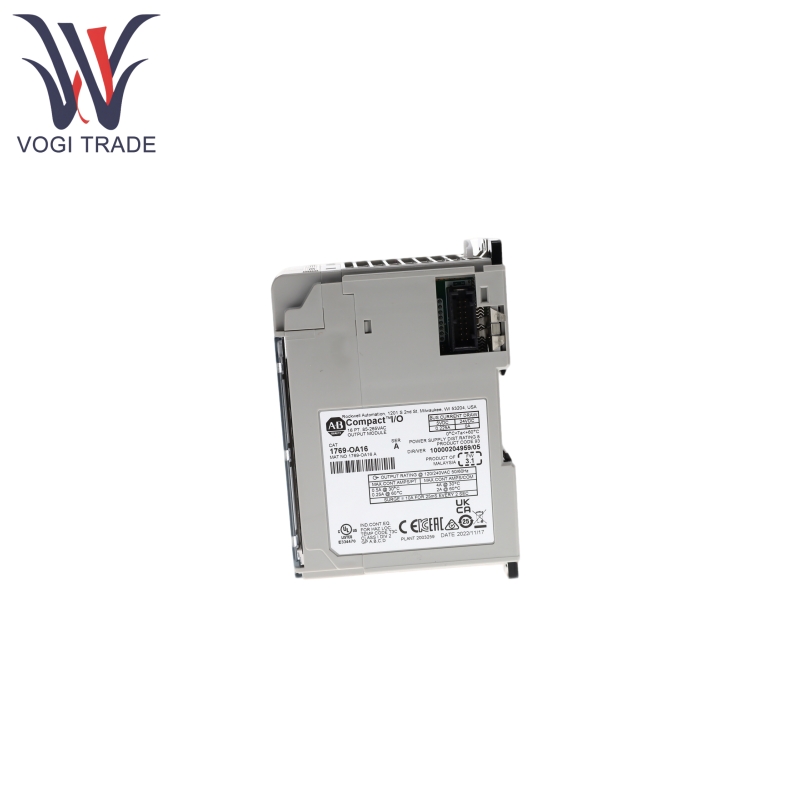

Allen Bradley 1769-OA16

제품 기능

Allen Bradley 1769-OA16에는 16 개의 출력 지점이 있으며 120/240V AC로드 제어를 지원하는 2 개의 그룹 (그룹당 8 점)으로 나뉩니다. 전환 요소로서 양방향 트라이어를 사용하여 기계식 접촉 마모와 관련된 문제를 제거합니다.

Allen Bradley 1769-OA16은 모듈에 대한 고전압 과도의 영향을 최소화하기 위해 서지 억제 기능을 통합합니다. 유도 부하를 제어 할 때는 외부 서지 억제제를 연결하여 트리 악의 수명을 연장하는 것이 좋습니다.

Allen Bradley 1769-OA16은 광학 분리 설계를 특징으로하며, 로직 회로를 고전압 필드 회로에서 분리하여 간섭 저항을 향상시킵니다. Triacs는 AC 전원 공급 장치의 제로 교차 지점에서 전환하여 전자기 간섭 (EMI) 및 전압 스파이크를 줄입니다.

각 출력 지점은 독립적 인 지표광에 해당하고 과전류 보호를지지하며, 이는 부하 저항을 평행하게하여 누출 전류의 영향을 제한 할 수 있습니다. 혀와 그루브 구조를 통해 기계적으로 잠긴 모듈로 DIN 레일 또는 패널 장착을 지원하는 탈착식 터미널 블록이 특징입니다.

제품 작동 원리

컨트롤러는 통합 통신 버스를 통해 제어 신호를 모듈로 보냅니다. 로직 회로는 사이리스터가 켜거나 끄도록합니다.

사이리스터 스위치는 AC 전압의 0 건의 교차점에서 상태를 유지하여 전자기 간섭 및 전압 공정에서 전압 서지가 감소합니다.

Allen Bradley 1769-OA16을 켜면 외부 하중에 120/240V AC 전원 공급 장치를 제공합니다. 꺼지면 누출 전류가 부하 상태에 영향을 미치지 않도록 광학 분리를 통해 전류가 차단됩니다.

과전류의 경우 내부 회로는 전류를 제한합니다. 평행 저항 (120V AC의 경우 15 kW/2W, 240V AC의 경우 5kW/5W)을 사용하여 누설 전류를 억제 할 수 있습니다.

제품 매개 변수

다음은 Allen Bradley 1769-OA16 AC 디지털 출력 모듈에 대한 것입니다.

출력 사양 : 16 개의 출력 포인트 (8 점/그룹), 고체 트라이브 출력

전압 범주 : 100/240V AC

작동 전압 범위 : 85-265V AC, 47-63 Hz

출력 지연 : 1/2 사이클에서 1/2 사이클 (AC 전력 주파수 기준)

현재 추첨 : 225 ma @ 5.1v

최대 열 소산 : 4.9 w

오프-스테이트 누출 전류 : 2.0 ma max @ 132v AC, 2.5 ma max @ 265v AC

국가 특성 : 최대 전압 강하 : 1.5V 피크 (@2A), 최소 전류 : 10 MA

전류 용량 : 점당 최대 : 0.5A (@60 ° C), 1.0A (@30 ° C), 모듈 당 최대 : 4.0A (@60 ° C), 8.0A (@30 ° C)

서지 전류 : 25ms의 5A, 2 초마다 반복 가능

분리 전압 : 버스로의 출력 지점 : 1S의 경우 1836V AC 또는 1S의 경우 2596V DC, 작동 전압 265V AC (기본 절연), 150V AC (강화 단열재)
