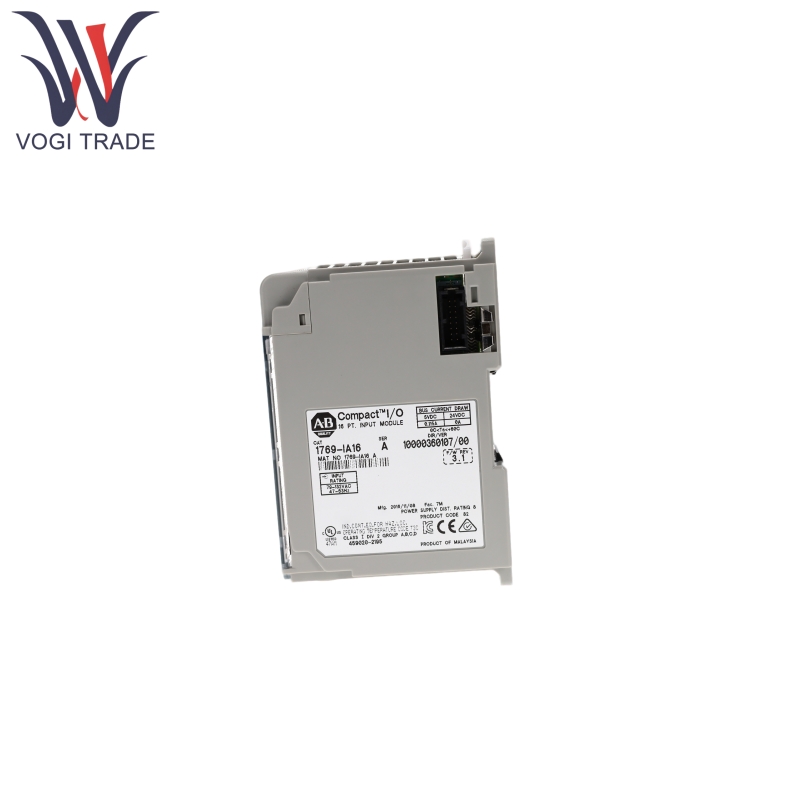

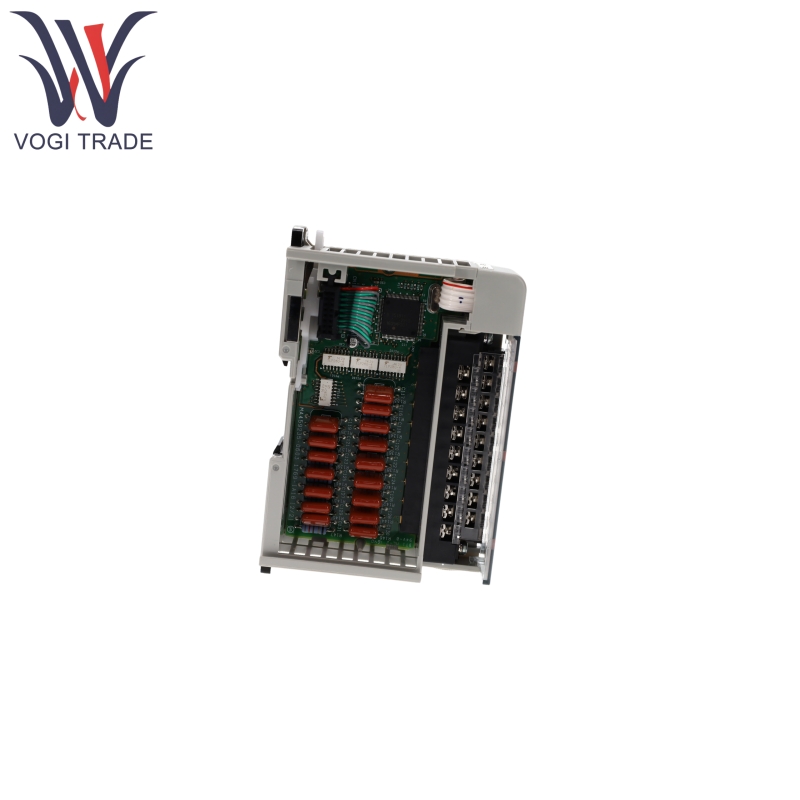

앨런 브래들리 1769-IA16

제품 기능

Allen Bradley 1769-IA16은 16 포인트 120V AC 입력을 지원하며 16 포인트가 함께 그룹화되고 내부적으로 공통 터미널 (COM)을 공유하여 배선을 단순화합니다.

Allen Bradley 1769-IA16에는 전압 과도, 접촉 바운스 및 전기 노이즈로 인한 잘못된 트리거를 억제하기위한 내장 입력 필터링 기능이 있습니다.

Allen Bradley 1769-IA16은 광학 분리 설계를 사용하여 논리 회로를 필드 회로에서 분리하여 모듈을 외부 전기 간섭 및 과도 손상으로부터 보호합니다.

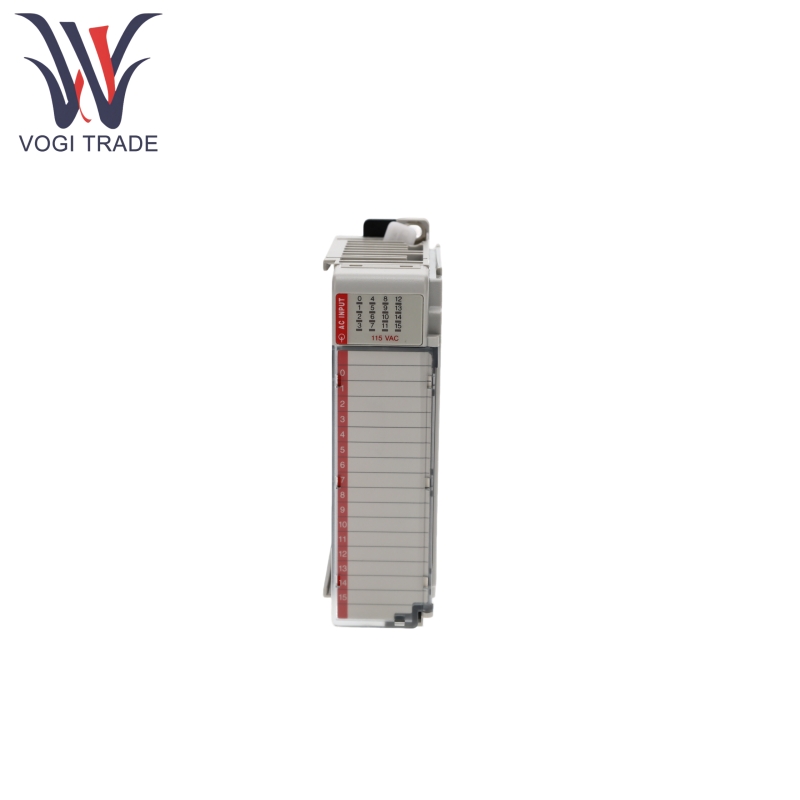

각 입력 지점은 독립적 인 표시등과 쌍을 이루어 입력 신호의 ON/OFF 상태를 직관적으로 표시합니다. 탈착식 단자 블록은 핑거-안전 커버를 특징으로하며 배선 및 유지 보수를 용이하게합니다.

Allen Bradley 1769-IA16은 DIN 레일 장착 또는 패널 장착을 지원합니다. 모듈은 혀와 그루브 구조를 통해 기계적으로 고정되며 통합 통신 버스는 이동식 버스 커넥터를 통해 모듈 간 통신을 가능하게합니다.

제품 작동 원리

외부 120V AC 신호가 모듈 입력 터미널에 연결된 후 Allen Bradley 1769-IA16은 내부 필터 회로에 의해 처리되어 노이즈 및 과도 간섭을 제거합니다.

광학 분리 회로는 저전압 로직 회로에서 고전압 필드 신호를 분리하여 컨트롤러의 간섭 또는 손상을 방지합니다.

처리 된 신호는 내부 로직 회로에 의해 디지털 신호로 변환되며, 통합 통신 버스를 통해 컨트롤러로 전송되며 입력 상태는 표시등으로 실시간으로 표시됩니다.

제품 매개 변수

다음은 Allen Bradley 1769-IA16 AC 디지털 입력 모듈에 대한 것입니다.

입력 사양 : 16 개의 입력 포인트 (16 점/그룹, 내부 연결 커먼즈)

전압 범주 : 100/120V AC

작동 전압 범위 : 79-132V AC, 47-63 Hz

입력 지연 : 20ms, 20ms

현재 추첨 : 115 ma @ 5.1v

최대 열 소산 : 3.30 w

오프-스테이트 특성 : 오프 스테이트 전압 최대 : 20V AC, 오프 스테이트 전류 최대 : 2.5 MA

온 상태 특성 : 국가 전압 최소 : 79V AC, 온 상태 전류 Min : 5 MA (@74V AC), 최대 : 12 MA (@120V AC)

Inrush 전류 : Max 250 Ma (6.8kW 저항을 직렬로 연결하여 35 MA로 제한 될 수 있으며,이 경우 최소 상태 전압은 92V AC 이상이어야합니다)

입력 임피던스 : 12kW @ 50 Hz, 10 kW @ 60 Hz

분리 전압 : 버스로의 입력 지점 : 1S의 1517V AC 또는 1S의 경우 2145V DC, 작동 전압 132V AC (IEC 클래스 II 강화 단열재)
