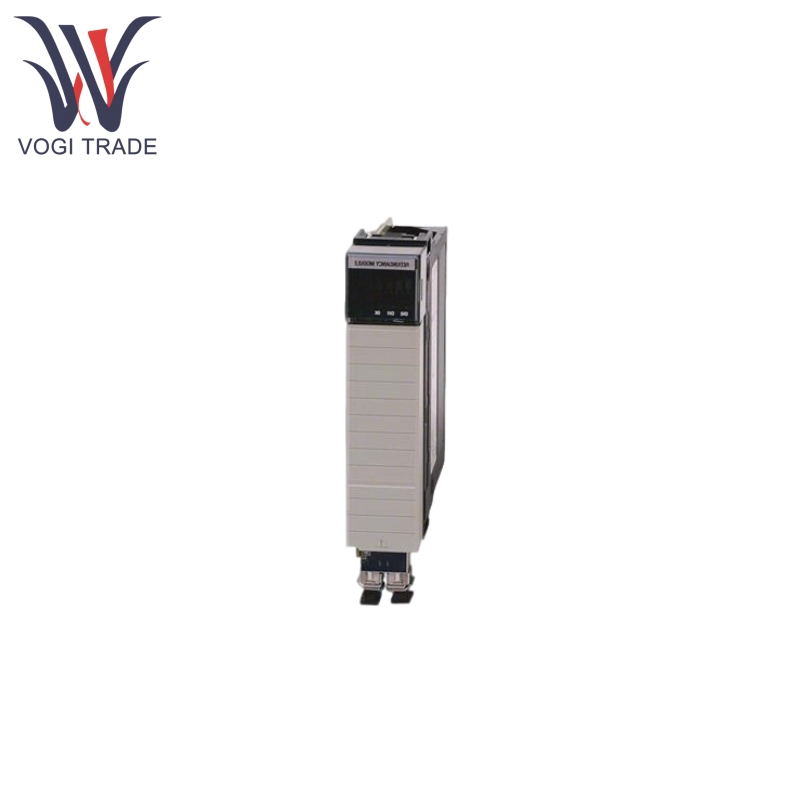

Allen Bradley 1756-RM2K

제품 기능

Allen Bradley 1756-RM2K는 상태 동기화를위한 두 개의 ControlOgix 섀시와 컨트롤러, I/O 모듈 및 통신 모듈 간의 데이터 교환 간의 광섬유 통신 링크를 설정합니다.

Allen Bradley 1756-RM2K는 듀얼 채널 (CH1 및 CH2) 광섬유 연결을 지원하므로 중복 광섬유 광장 케이블을 통해 미디어 중복성을 제공하고 단일 케이블 고장으로 인한 시스템 정전 위험을 줄입니다.

Allen Bradley 1756-RM2K는 ASTM B845-97 방법 H 가속 테스트 (20 일 노출), ANSI/ISA 71.04-2013, Level G3 및 IEC 60721-3-3 : 2019, 레벨 CX 및 Stands Corrosive 가스 환경을 준수하는 CONFORMAL 코팅을 가지고 있습니다.

Allen Bradley 1756-RM2K에는 모듈의 작동 상태 (예 : 통신 정상, 결함 등)를 시각화하는 내장 상태 표시기가 있습니다.

Allen Bradley 1756-RM2K는 중복 섀시 (하드웨어 및 펌웨어가 동일해야 함)에서 모듈의 호환성을 자동으로 확인할 수 있습니다. 호환되지 않는 모듈이 있으면 중복 자격 및 기타 작업을 방지합니다.

Allen Bradley 1756-RM2K는 HOT-PLUGGING (RIUP)을 지원하지만 위험한 지역에서 작동 할 때는 전력을 분리하거나 먼저 지역의 안전을 확인하고 폭발을 유발하지 않도록해야합니다. 광섬유 포트는 클래스 1 레이저 제품이며 눈 손상을 방지하기 위해 직접 육안 검사를 피해야합니다.

원리를 사용한 제품

Allen Bradley 1756-RM2K는 쌍으로 사용되며, 2 개의 중복 제어 섀시의 동일한 슬롯에 장착되고 광섬유 케이블 (예 : 1756-RMCX 시리즈)을 통해 연결되어 마스터 슬레이브 섀시 데이터 동기화 링크를 형성합니다.

Allen Bradley 1756-RM2K는 제어 데이터, 상태 정보 및 구성 매개 변수를 실시간으로 전송하여 마스터 및 슬레이브 섀시의 컨트롤러, I/O 모듈 및 통신 모듈이 동일한 상태에서 작동하도록합니다.

Mas

Allen Bradley 1756-RM2K는 부식 저항 수준을 유지하기 위해 사용하지 않은 포트의 보호 덮개를 설치해야합니다. 광섬유 케이블은 심한 굽힘, 절단 또는 마모로부터 보호되어야하며 이중 채널 케이블을 위해 별도로 라우팅되어 동시 손상의 위험을 줄입니다. 위험한 지역을 끄거나 작동하기 전에 안전하게 확인해야하며, 핫 플러그 및 플러그를 뽑는 동안 아크는 금지됩니다.

제품 매개 변수

아래는 Allen Bradley 1756-RM2K 세부 사양입니다
