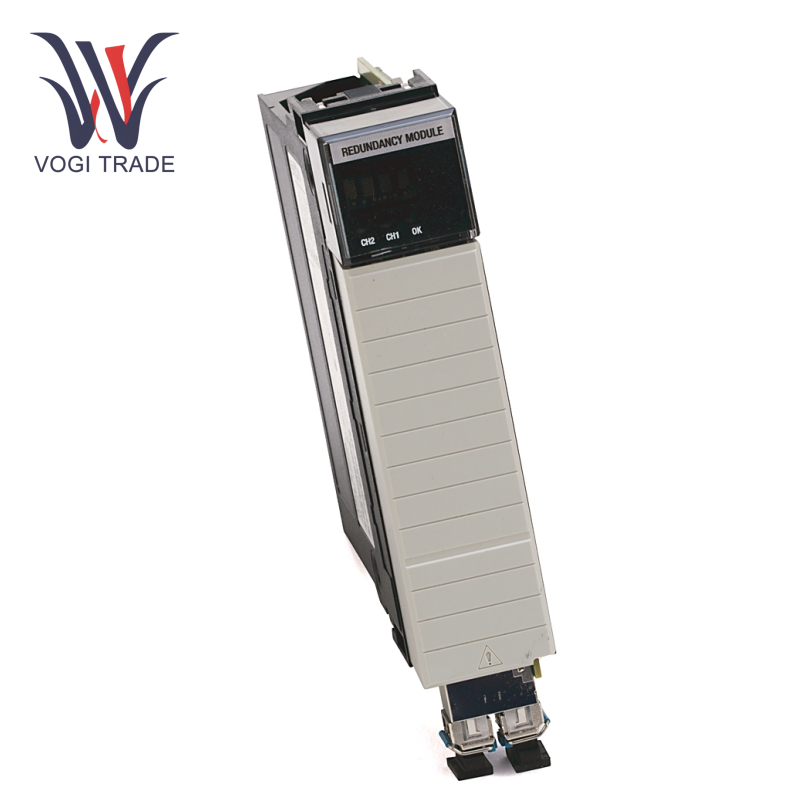

브랜드 : Allen Bradley설명 : 중복성 향상 모듈조건 : 새보증 : 1 년재고 수량 : 6지불 기간 : T/T배송 항구 : ShenzhenAllen Bradley 1756-RM2는 Rockwell Automation의 ControlOgix 시리즈의 핵심 중복 모듈입니다. 주요 기능은 듀얼 컨트롤러 핫 스탠드 비키 아키텍처를 통한 비 중단 스위치를 달성하여 생산 중단을 피하지 못한 경우 시스템이 백업 랙 (전환 시간 ≤ 50ms)으로 빠르게 전환되도록하는 것입니다.
| 제조 |
앨런 브래들리 |
| 모델 번호 |
1756-RM2 |
| 원산지 국가 |
미국 |
| HS 코드 |
8538900000 |
| 차원 |
25*20*6cm |
| 포장 치수 |
30*20*10cm |
| 무게 |
1kg |
입력 전압 : 5.1V DC (현재 1.16a) / 24V DC (현재 3.4ma)
전력 소비 : 6W (최대)
열 소산 : 21 BTU/시간
분리 전압 : 30V 연속
작업 온도 : 0 ~ 60 0
일치하는 케이블 : 1756-RMC1 (1M), RMC3 (3M), RMC10 (10M)
기능적 특징과 원리
중복 아키텍처 : Allen Bradley 1756-RM2는 1756-RMC 시리즈 광섬유 케이블을 통해 메인 및 대기 랙을 연결하여 실시간 데이터 동기화를 보장하는 듀얼 컨트롤러 동기화 작업을 지원합니다.
스위칭 메커니즘 : 기본 컨트롤러가 실패하면 대기 기계는 ≤10ms 이내에 제어를 취하고 기간 동안 스캔 시간이 약 10ms 만 지연되어 연속 작동을 보장합니다.
비 간섭 진단 : Allen Bradley 1756-RM2는 온라인 진단을 지원하며 문제 해결은 시스템 운영에 영향을 미치지 않습니다.
하드웨어 격리 : 단일 포인트 고장의 확산을 방지하기 위해 중복 모듈이 독립적으로 구동됩니다.
구성 도구 : RSLINX 클래식 및 중복 모듈 구성 도구 (RMCT)를 사용하여 중복 매개 변수를 구성하고 자동 동기화 모드 설정을 지원합니다.
일반적인 구성 케이스
듀얼 랙 중복 시스템은 다음을 포함해야합니다.
동일한 모델의 2 Contrologix 섀시 (예 : 1756-A4)
2 1756-L7X 시리즈 컨트롤러 (예 : 1756-L73)
2 1756-en2tr 이더넷 모듈 (활성 및 대기 통신 용).
Allen Bradley 1756-RM2는 이더넷/IP 및 Controlnet 듀얼 프로토콜을 지원하고 광섬유 통신을 통해 고속 동기화 (최대 1000Mbps)를 달성하며 단일 포인트 고장없이 중복 설계를 채택합니다. 석유, 화학 산업 및 매우 높은 시스템 안정성이 필요한 에너지와 같은 분야에 적합합니다.
