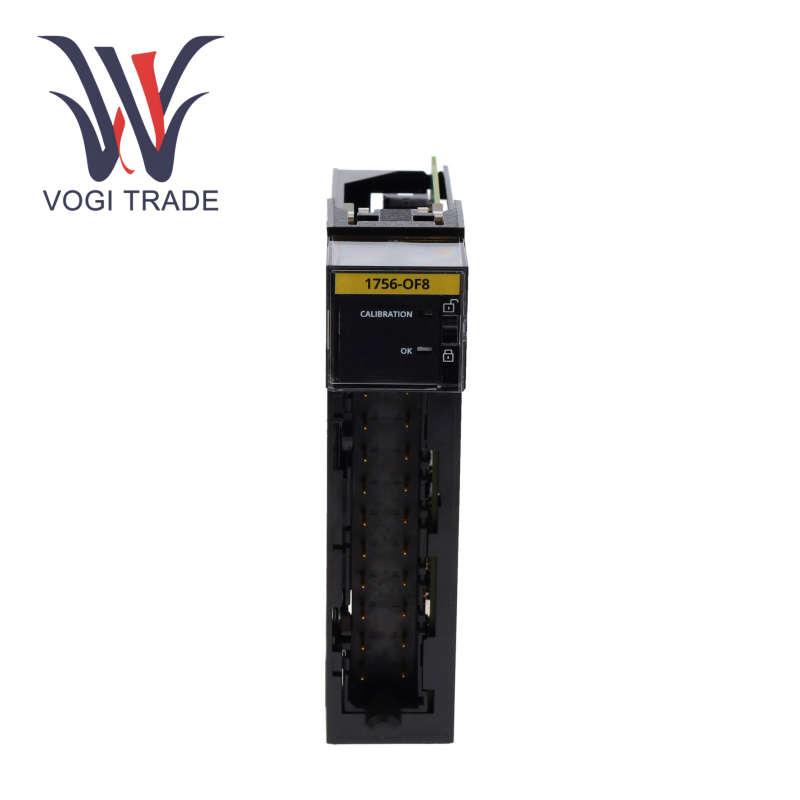

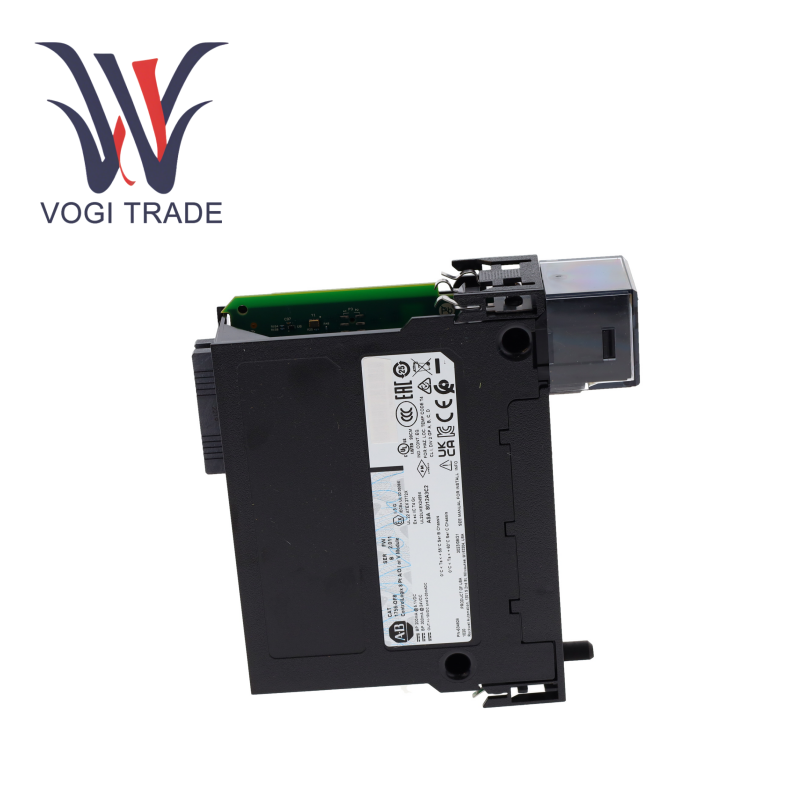

Allen-Bradley 1756-of8

기술 매개 변수

전압 출력 : ± 10V DC

현재 출력 : 0-20MA 또는 4-20MA

전압 모드 : ± 0.15% 풀 스케일

현재 모드 : ± 0.3% 풀 스케일

교정 정확도 : 0.05%

응답 시간 : 신호 설정 시간 2ms

스캔 시간 : 정수 형식의 경우 8ms, 플로팅 포인트 형식의 경우 12ms

백플레인 전류 : 24V DC에서 210MA, 5V DC에서 150ma

전력 소비 : 최대 5.8W

분리 전압 : 250V 연속 분리, 1350V AC 강화 단열 테스트

환경 적응성 : 작동 온도 -40 ° C ~ +85 ° C, 보호 수준 IP30

기능적 특징

1. 다 채널 독립 제어 및 높은 유연성

Allen-Bradley 1756-of8은 8 개의 완전히 고립 된 아날로그 출력 채널을 제공하며, 각각은 전압 또는 전류 모드로 독립적으로 구성 될 수 있습니다.

다른 장치에 유연하게 적응함으로써 모듈은 여러 액추에이터를 동시에 제어하여 시스템 복잡성 및 배선 비용을 줄일 수 있습니다.

2. 높은 정밀도 및 온도 안정성

Allen-Bradley 1756-OF8은 온도 드리프트 보상 기술과 결합하여 극한 온도 환경에서 장기 안정성을 보장하는 15 비트 해상도 및 ± 0.05% 교정 정확도를 사용합니다.

3. 중복 보호 및 안전 메커니즘

Allen-Bradley 1756-of8에는 여러 개의 보호 기능이 내장되어 있습니다.

통신 중단을 방지하기 위해 Controlnet 및 Ethernet/IP 중복 통신 지원

전자 전류 제한 (≤21MA) 및 장비 손상을 피하기위한 단락 보호

24V 산업 환경의 신뢰성을 높이기위한 24V 과전압 보호

4. 빠른 응답과 넓은 호환성

Allen-Bradley 1756-of8은 고속 생산 라인 및 동적 조정 시나리오에 적합한 2ms 신호 설정 시간 및 8ms 스캔 속도로 실시간 제어를 달성합니다.

ControloGix 시리즈 컨트롤러, 타사 장치 및 제거 가능한 터미널 보드와 호환되며 RIUP 기능을 지원합니다.

권장 지원 제품

터미널 보드 : 1756-TBNH (나사 터미널) 또는 1756-TBSH (스프링 터미널) 배선 모듈이 필요합니다.
