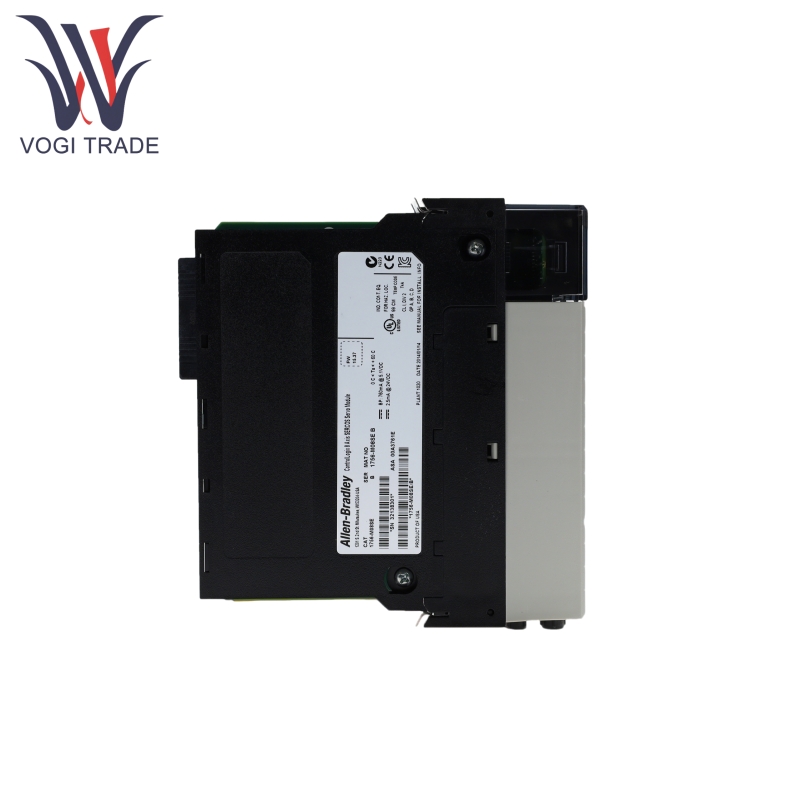

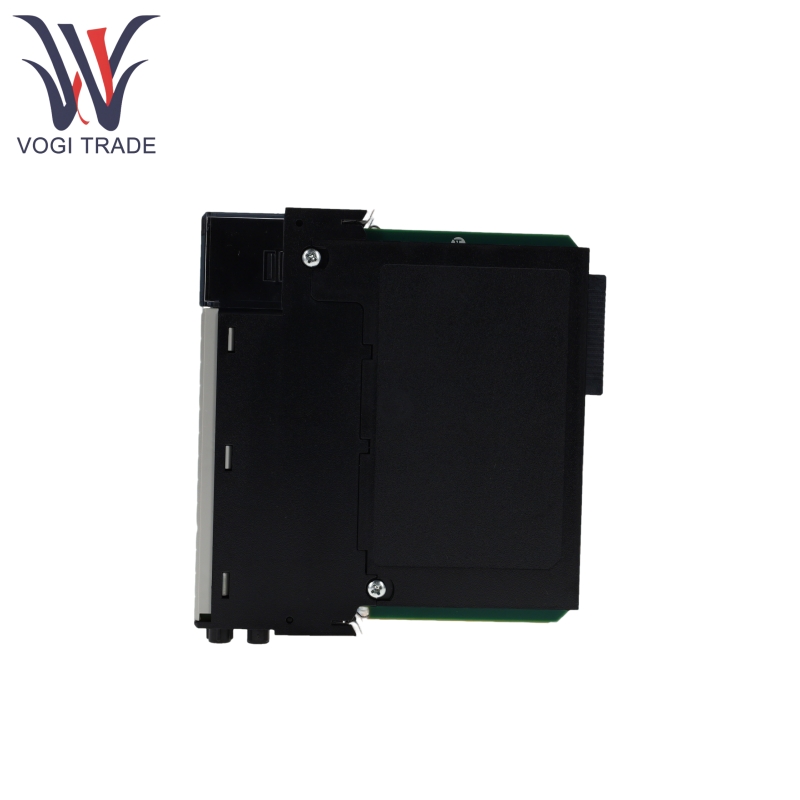

Allen Bradley 1756-M08SE

제품 기능

Allen Bradley 1756-M08SE는 초당 4 ~ 8 메가 비트의 SERCOS 데이터 속도를 가입하여 가장 까다로운 실시간 모션 제어 애플리케이션을 처리하는 데 필요한 컨트롤러와 드라이브간에 데이터를 전송하고 수신하기위한 정확한 저렴한 통신 통신을 제공합니다.

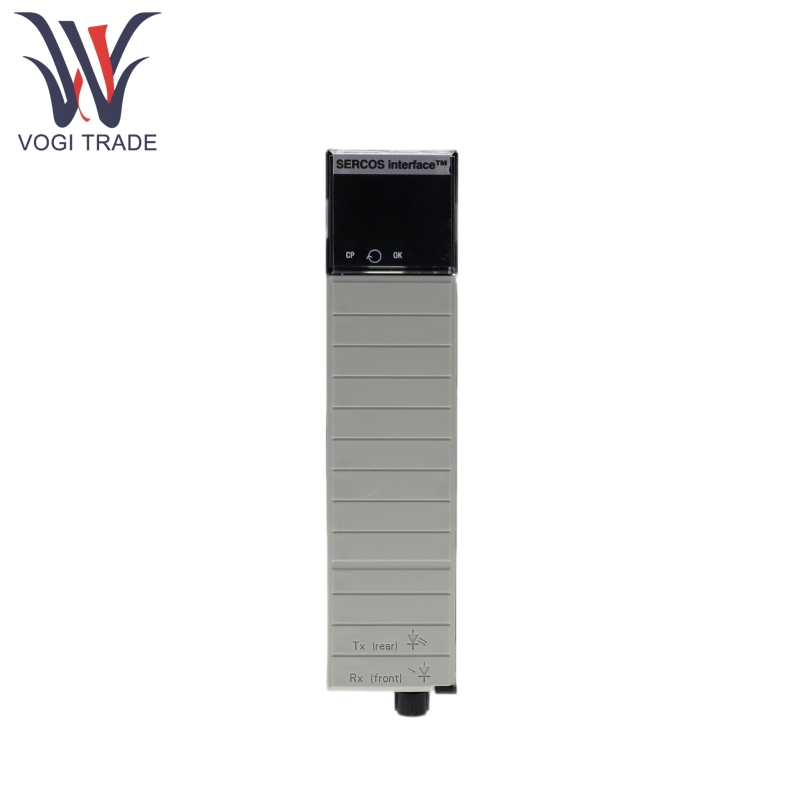

Allen Bradley 1756-M08SE는 섬유 광학 TX (Transment) RX (수신) 포트를 사용하여 연결할 수 있으며 플라스틱 섬유 (32m) 및 유리 섬유 (200m)를 지원하여 전자기 간섭에 매우 저항력이있어 가혹한 산업 환경에서 사용됩니다.

Allen Bradley 1756-M08SE는 2094 Kinetix 6000, 2098 Ultra 3000, 1394 Sercos Driver, 8720 MC Axis 등과 같은 모든 SERCOS 드라이버와 함께 작동합니다.

Allen Bradley 1756-M08SE는 단일 회전 및 다중 회전 절대 인코더 피드백과 호환되므로 더 이상 전력 차단의 경우 위치 손실을 유발하지 않으므로 신뢰할 수있는 시스템 작동을 보장합니다.

Allen Bradley 1756-M08SE에는 4000V 번개 보호, 1.5A 과전류 보호, 600W 서지 보호 및 먼지 및 수직으로 떨어지는 액체 방울에 대한 IP30 보호 등급이 장착되어 있습니다.

제품 작동 원리

Allen Bradley 1756-M08SE는 ControloGix 컨트롤러와 SERCOS 드라이브 사이의 브리지 역할을하며, 광섬유를 통해 컨트롤러에서 드라이브로 모션 명령 (예 : 위치 및 속도)을 전송하며 드라이브 상태 (예 : 현재 및 결함)에 대한 피드백을 제공합니다.

모션 그룹 생성, 축 매개 변수 구성 (예 : 장치, 포지셔닝 유형) 및 래더 로직 모션 명령 작성을 포함하여 RSLOGIX 5000 또는 Studio 5000 소프트웨어를 사용하여 구성 할 수 있습니다.

SERCOS 프로토콜은 정기적 인 데이터 프레임 전송을 사용하여 동기화 및 모션 제어의 정밀도를 보장하여 다축 공동 작업 시나리오에 적합합니다.

제품 응용 프로그램

Allen Bradley 1756-M08SE는 산업 자동화, 자재 취급 및 프로세스 제어에 사용할 수 있습니다.

산업 자동화 :

공작 기계 처리 (예 : CNC 밀링 머신, 선반) : 다축 조정 및 고정밀 포지셔닝을 활성화합니다.

로봇 제어 : 로봇 암에 대한 복잡한 궤적 계획 및 실시간 동기화를 지원합니다.

포장 기계 : 생산 효율성을 향상시키기 위해 운송, 분류 및 포장과 같은 다축 운동을 조정합니다.

자재 취급 :

반도체 제조 : 웨이퍼 처리 및 정확한 위치.

물류 및 창고 : AGV (자동화 된 가이드 차량) 경로 제어 및 분류 시스템.

프로세스 제어 :

인쇄 및 섬유 기계 : 장력 제어 및 동기화 드라이브.

식음료 생산 라인 : 충전, 라벨링 및 기타 프로세스를위한 지속적인 모션 제어.
