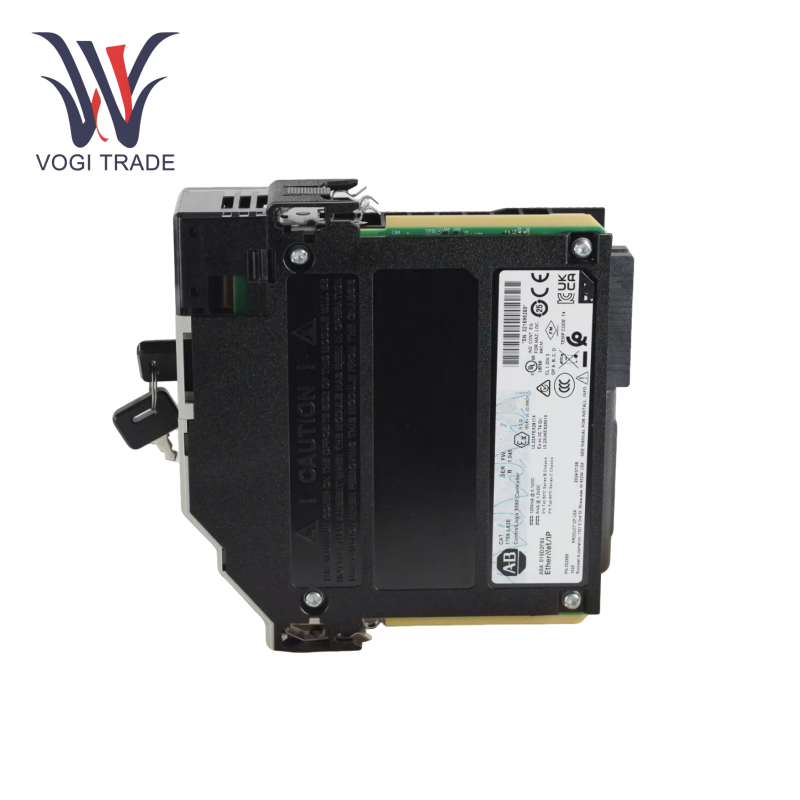

Allen Bradley 1756-L83E

기술 사양

컨트롤러 유형 : ControloGix 5580 프로그래밍 가능한 자동화 컨트롤러 (PAC)

메모리 : 10MB 표준 사용자 메모리

선택적 비 휘발성 저장소 (2GB SD 카드 사전 설치)

통신 : 1 × USB 2.0 포트 (유형 B), 1 × 10/100/1000 MBPS 이더넷 포트 (이더넷/IP)

최대 250 개의 이더넷/IP 장치를 지원합니다.

I/O 용량 : 128,000 디지털 I/O 포인트, 4000 아날로그 I/O 포인트

처리 : 32 개의 작업 (무제한 트리거가있는 이벤트 작업 포함), 작업 당 1000 개의 프로그램.

전원 요구 사항 :

5.1V DC : 1.20 a

1.2V DC : 5.0 MA

전력 소실 : 6.2 w

온도 범위 : 0 ° C ~ 60 ° C (32 ° F ~ 140 ° F)

인증 : CE, UL, ATEX, China CCC

디스플레이 : 4 자식 알파/숫자 LED

사용 및 원리

개발 환경 : Allen Bradley 1756-L83E Rockwell Studio 5000을 통한 프로그래밍, 사다리 다이어그램 및 구조화 된 텍스트와 같은 여러 언어를 지원합니다.

웹 인터페이스 구성 : 원격 모니터링 및 진단에 적합한 컨트롤러 속성 (기본값이 꺼짐)에서 웹 서버 기능을 활성화해야합니다.

네트워크 구성 : HMI, SCADA 시스템 및 타사 장치와의 통신은 이더넷/IP 프로토콜을 통해 실현되며 CIP Sync Time Synchronization이 지원됩니다.

호환되는 지원 제품

통신 모듈

1756-EN2T : 고 가용성 네트워크 아키텍처를 지원하는 중복 이더넷 모듈.

1756-RIO : 기존 1771 I/O 랙을 연결하기위한 원격 I/O 스캐너.

안전 모듈

1756 GuardLogix 시리즈 : 안전 로직 제어 실현 및 SIL 3 인증 요구 사항을 충족하십시오.

확장 I/O 모듈

디지털/아날로그 모듈 (예 : 1756-IB16D, 1756-OB16D)은 분산 제어를 지원합니다.
