앨런 브래들리 1756-L63

제품 기능

Allen Bradley 1756-L63은 Prog, Run 및 REM과 같은 작업 모드를 지원하며, 이는 키 스위치 또는 RSLogix 5000 소프트웨어를 통해 전환하여 프로그래밍, 디버깅 및 자동 작동 시나리오의 요구를 충족시킬 수 있습니다.

Allen Bradley 1756-L63은 프로젝트 프로그램 및 데이터 저장을위한 1784-CF64/128 산업 급 소형 플래시 카드 확장을 지원합니다. 시리즈 A 및 시리즈 B에 대한 설치 방법은 다릅니다 (시리즈 B는 래치를 통해 고정해야 함).

Allen Bradley 1756-L63은 RSLOGIX 5000 소프트웨어 버전과 호환되어야하는 ControlFlash 소프트웨어를 통해 펌웨어를 업데이트 할 수 있습니다.

Allen Bradley 1756-L63은 섀시가 켜져있는 동안 설치/제거를 지원하지만 위험한 환경에서는 전력을 분리해야합니다 (아크 및 폭발을 방지하기 위해).

Allen Bradley 1756-L63은 CISPR 11 그룹 1, 클래스 A 표준을 준수하는 강력한 전자기 호환성 (EMC)을 가지고 있으며 정전기, 무선 주파수 등의 간섭을 견딜 수 있습니다.

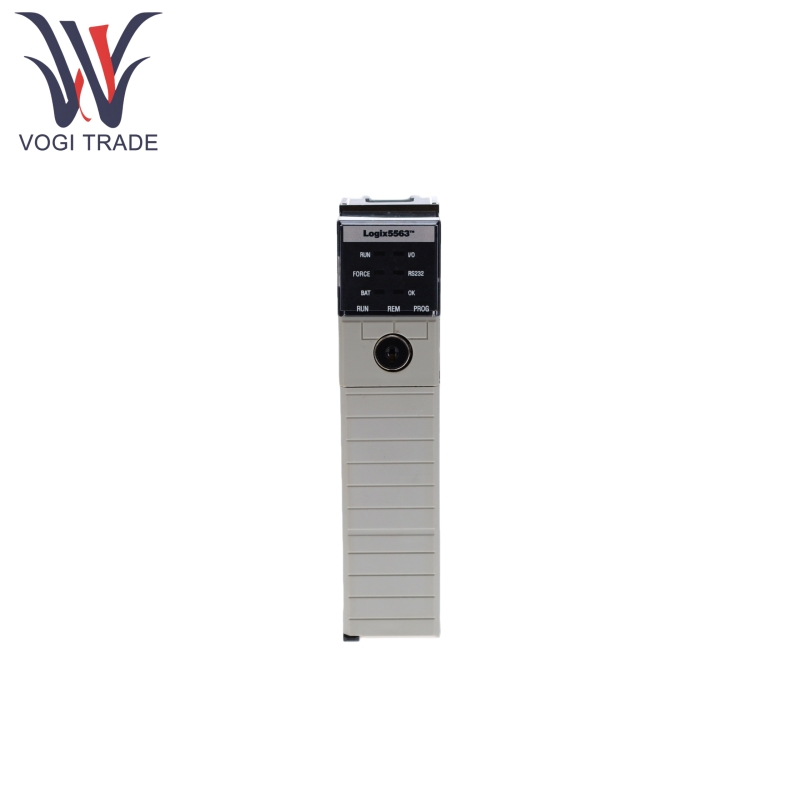

Allen Bradley 1756-L63은 여러 표시등 (실행, I/O, 힘, RS232, BAT, OK)을 통해 운영 상태에 대한 실시간 피드백을 제공합니다.

실행 표시등이 켜져있어 장치가 실행 모드에 있음을 나타냅니다.

OK 라이트는 빨간색으로 깜박이므로 펌웨어 업데이트가 필요함을 나타냅니다.

박쥐 표시등은 빨간색이며 배터리 전원이 낮거나 배터리가 설치되지 않음을 나타냅니다.

제품 작동 원리

Allen Bradley 1756-L63은 백플레인 버스를 통해 I/O 모듈에 연결하고 센서, 기기에서 입력 신호를 수신합니다.

입력 신호를 처리하기 위해 RSLOGIX 5000 소프트웨어로 작성된 사용자 프로그램을 실행합니다.

계산 결과를 기반으로 컨트롤 명령을 액추에이터에게 보냅니다.

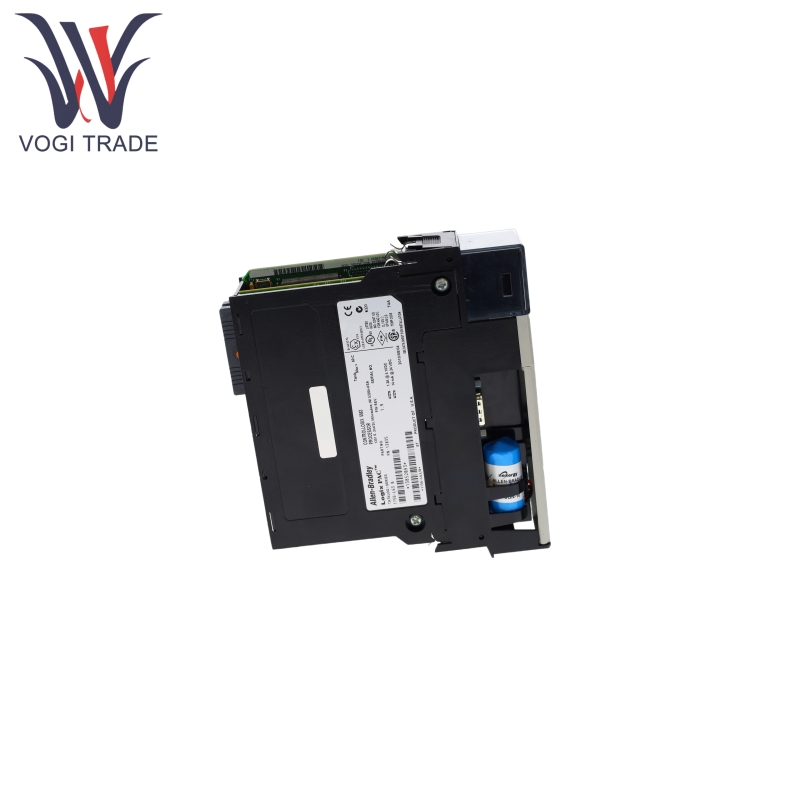

프로그램 및 임계 데이터는 CompactFlash 카드 또는 메모리에 저장 될 수 있으며 배터리 (1756-BA1/BA2)는 정전시 데이터를 일시적으로 저장하는 데 사용됩니다.

제품 매개 변수

다음과 같은 세부 사항은 Allen Bradley 1756-L63에 대한 것입니다.

메모리:

데이터 및 로직 메모리 : 8MB

I/O 메모리 : I/O 태그, 통신 데이터 등을 저장하는 데 사용됩니다 (개별적으로 지정되지 않음, 시리즈 특성 참조)

전원 공급 및 전력 소비 :

백플레인 전류 : 5.1V DC (개별적으로 지정되지 않은 특정 값, 시리즈의 평균 레벨을 참조하십시오)

전력 소실 : 약 5.6-5.7 w

열 소산 : 약 19.1-19.4 BTU/HR

환경 적응성 :

작동 온도 : 0-60 ° C (32-140 ° F)

저장 온도 : -40-85 ° C (-40-185 ° F)

상대 습도 : 5-95% (비 응축)

진동 : 2 g @ 10-500 Hz (IEC 60068-2-6)

충격 (작동 / 비 운영) : 30 g / 50 g (IEC 60068-2-27)

전자기 호환성 :

ESD 면역 : 6kV 접촉 배출, 8kV 공기 배출 (IEC 61000-4-2)

방사 면역 : 10V/M (80-2000 MHz, IEC 61000-4-3)

펌웨어 요구 사항 :

시리즈 A : CF 카드가없는 10.x 이상; CF 카드와 함께 11.x 이상

시리즈 B : 13.40 이상
