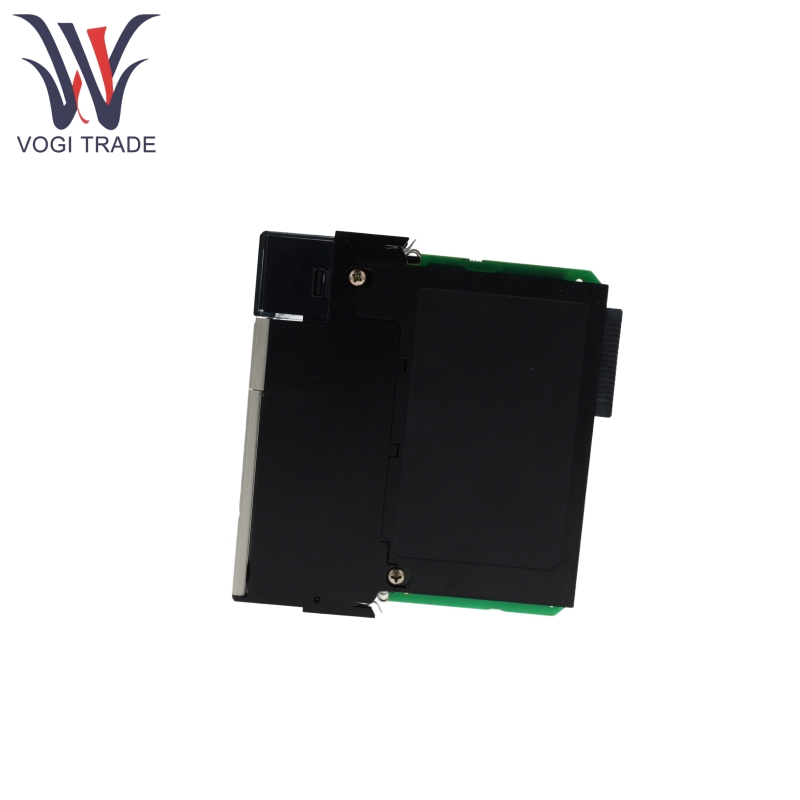

Allen Bradley 1756-L55M22

제품 기능

Allen Bradley 1756-L55M22에는 750KB의 데이터 및 논리 메모리와 208KB의 비 휘발성 메모리가있는 1756-M22 비 휘발성 메모리 보드가 장착되어있어 전력 중단으로 인한 데이터 손실을 방지하기 위해 프로그램, 구성 매개 변수 및 역사적 데이터가 안정된 역사적 데이터를 가능하게합니다.

Allen Bradley 1756-L55M22는 펌웨어 업그레이드를 통한 기능 확장을 지원하므로 최소 펌웨어 버전 10.x 이상이 필요하며 RSLogix 5000 소프트웨어 (v10.0 이상)와 호환됩니다.

Allen Bradley 1756-L55M22는 RIUP를 지원하므로 랙의 전원이 공급되는 동안 설치 또는 제거를 허용합니다. 그러나 유해한 위치에서는 전력을 분리하거나 아크로 인한 폭발을 방지하기 위해 안전한 상태로 확인되어야합니다.

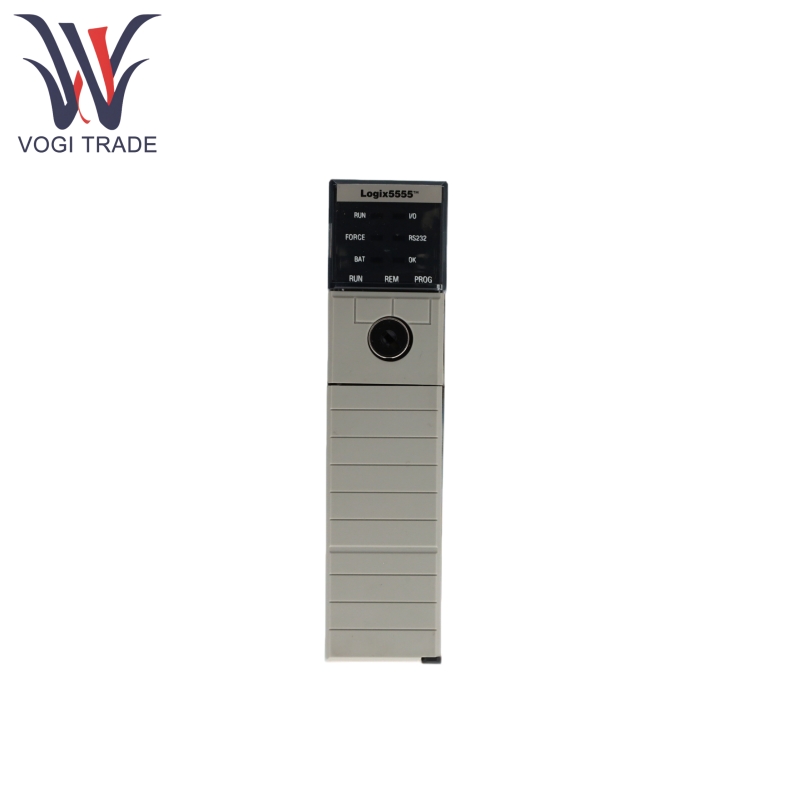

Allen Bradley 1756-L55M22는 운영 모드, 통신 상태, 배터리 레벨 및 결함 정보에 대한 실시간 피드백을 제공하기 위해 다중 상태 표시등 (실행, I/O, 힘, RS232, BAT, OK)이 장착되어 있습니다 (OK Light Solid Green은 정상 작동을 나타내고 Solid Red는 방출 할 수없는 결함을 나타냅니다).

Allen Bradley 1756-L55M22는 주요 결함 및 회복 불가능한 결함의 진단 및 제거를 지원합니다. 오류 코드는 RSLogix 5000 소프트웨어를 통해 볼 수 있거나 주요 스위치 시퀀스 (Prog-Run-Prog)를 사용하여 주요 결함을 지울 수 있습니다.

제품 작동 원리

Allen Bradley 1756-L55M22는 먼저 랙에 안정적인 전원 공급 장치를 보장하기 위해 ControlOgix 랙 및 전원 공급 장치를 설치해야합니다.

배터리 전원을 끄고 분리 한 후 1756-M22 메모리 보드를 설치해야합니다. #2 Phillips 스크루 드라이버를 사용하여 컨트롤러 사이드 커버를 제거하고 인터페이스를 정렬 한 다음 삽입 한 다음 측면 덮개를 교체하십시오. 정적 손상을 방지하기 위해 공정 전반에 걸쳐 접지 손목 스트랩을 착용하십시오.

Allen Bradley 1756-L55M22는 1756-BA1 배터리를 사용하여 주변 온도 (예 : 36-40 ° C에서 3 년마다)에 따라 정기적으로 교체해야합니다. 설치할 때 양수와 음수 단자를 구별하고 (+는 빨간색으로 연결하고 - 검은 색으로 연결) 교체 날짜를 기록하십시오.

컨트롤 프로그램은 RSLOGIX 5000 소프트웨어를 사용하여 작성하고 컨트롤러에 다운로드하고 I/O 장치를 구동하기 위해 실행 모드로 실행됩니다. 비 휘발성 메모리 (1756-M22)는 정전 중에 프로그램 및 구성을 저장하는 데 사용됩니다.

제품 매개 변수

다음은 Allen Bradley 1756-L55M22 컨트롤러에 대한 것입니다.

작동 온도 : 0-60 ° C (32-140 ° F)

저장 온도 : -40-85 ° C (-40-185 ° F)

상대 습도 : 5-95% (비 응축)

진동 : 2 g @ 10-500 Hz (IEC 60068-2-6 표준 준수)

충격 : 30 g (운영 상태), 50 g (IEC 60068-2-27 표준을 준수하지 않음)

데이터 및 로직 메모리 : 750 KB

비 휘발성 기억 : 208 KB

백플레인 전류 : 1.23A에서 5.1V DC, 0.014 A에서 24V DC

전력 소실 : 5.6 w

열 소산 : 19.1 BTU/HR
