Allen Bradley 1756-L55M12

제품 기능

Allen Bradley 1756-L55M12는 데이터 및 로직 스토리지 용 1756-M12 메모리 모듈로 설계되었으며 비 휘발성 메모리 모듈로 확장하여 프로그램, 구성, 과거 데이터 등을 저장할 수 있습니다.

Allen Bradley 1756-L55M12는 CompactFlash 카드 (1784-CF64 / 128)를 사용하여 추가 비 휘발성 저장 확장을 제공합니다.

Allen Bradley 1756-L55M12는 Key Switch 또는 RSLogix 5000 소프트웨어를 사용하여 전환 할 수있는 프로그램, Run 및 Remote와 같은 세 가지 작동 모드를 지원합니다.

Allen Bradley 1756-L55M12는 RIUP를 지원하므로 랙의 전원이 공급되는 동안 모듈을 설치하거나 제거 할 수 있습니다.

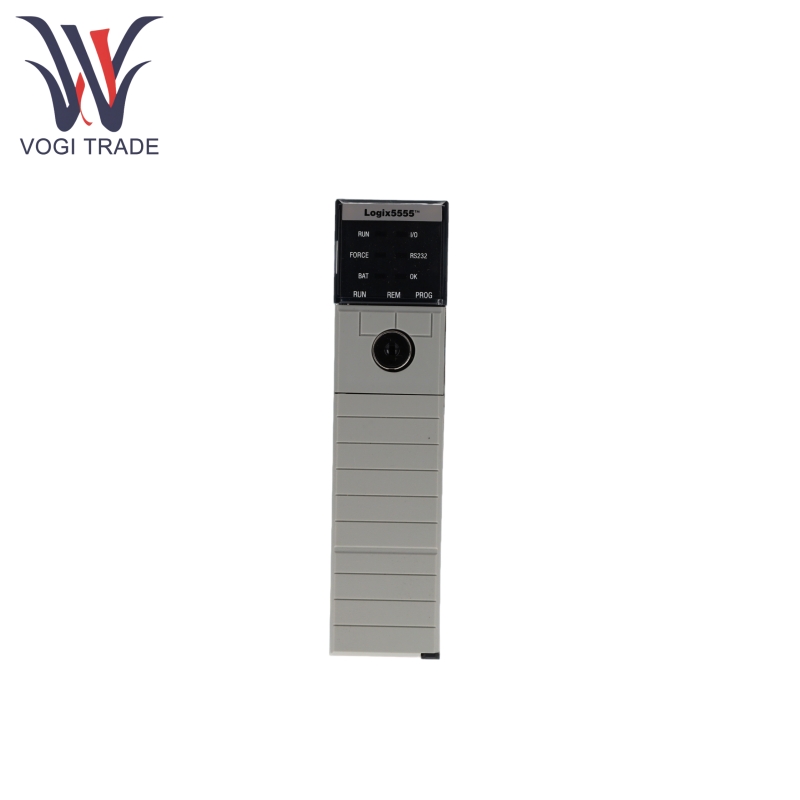

Allen Bradley 1756-L55M12에는 컨트롤러의 작동 상태에 대한 통찰력을 제공하는 여러 상태 표시등 (실행, I/O, 힘, RS232, BAT, OK)이 있습니다.

Allen Bradley 1756-L55M12는 "주요 결함"(펌웨어 비 호환성) 및 "복귀 할 수없는 결함"(예 : 하드웨어 오류)을 처리 할 수있는 결함 진단 및 클리어런스를 지원하며 명확한 문제 해결 단계를 제공합니다.

제품 작동 원리

Allen Bradley 1756-L55M12는 먼저 ControloGix 랙 및 전원 공급 장치를 설치 한 다음 컨트롤러를 랙 레일에 삽입하여 제자리에 고정해야합니다.

메모리 데이터를 유지하려면 배터리 (1756-BA1)를 연결해야합니다 (정전의 경우). 배터리 설치는 시리즈 A/B 모델을 구별해야합니다.

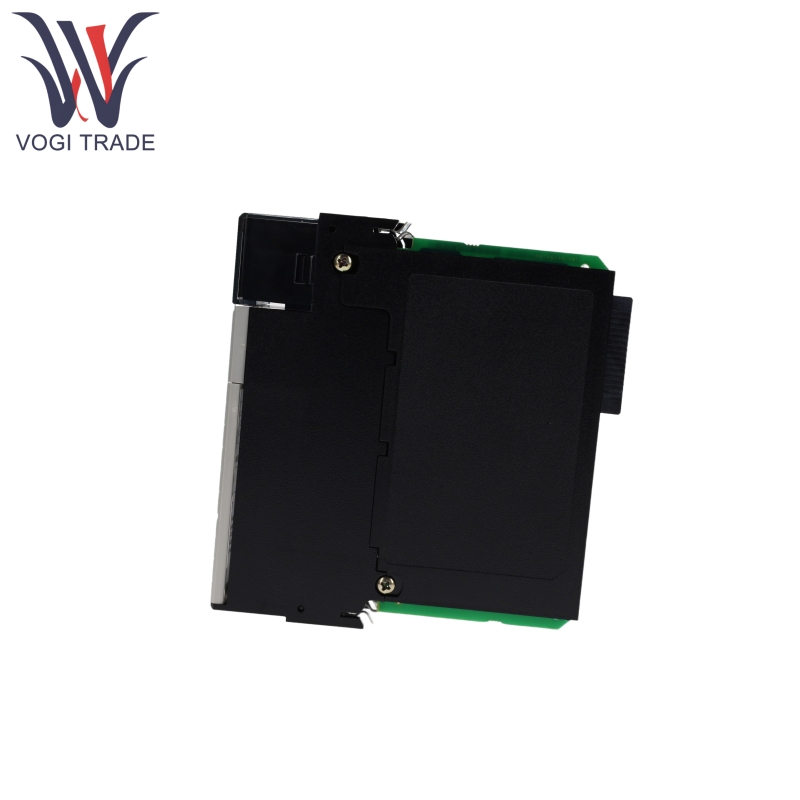

배터리를 분리 한 후 메모리 보드 (1756-M12)를 설치해야합니다. #2 Phillips 스크루 드라이버를 사용하여 측면 덮개를 제거하고 보드를 삽입하십시오.

컨트롤 프로그램은 RSLOGIX 5000 소프트웨어를 사용하여 작성하고 컨트롤러에 다운로드하고 I/O 장치를 구동하기 위해 실행 모드로 실행됩니다.

비 휘발성 메모리 (메모리 보드 또는 CF 카드)는 정전시 데이터 손실을 방지하기 위해 프로그램 및 구성을 저장하는 데 사용됩니다. 상태 표시등 조명은 작동 상태에 대한 실시간 피드백을 제공합니다 (녹색은 정상 작동을 나타내고 빨간색은 결함을 나타냅니다).

제품 매개 변수

다음은 Allen Bradley 1756-L55M12 컨트롤러에 대한 것입니다.

작동 온도 : 0-60 ° C (32-140 ° F)

저장 온도 : -40-85 ° C (-40-185 ° F)

상대 습도 : 5-95% (비 응축)

진동 : 2 g @ 10-500 Hz (IEC 60068-2-6을 준수)

충격 : 30 g (작동 상태), 50 g (IEC 60068-2-27을 준수하지 않음)

백플레인 전류 : 5.1V DC에서 약 1.23A, 24V DC에서 약 0.014A

전력 소실 : 약 5.6 w

열 소산 : 약 19.1 BTU/HR
