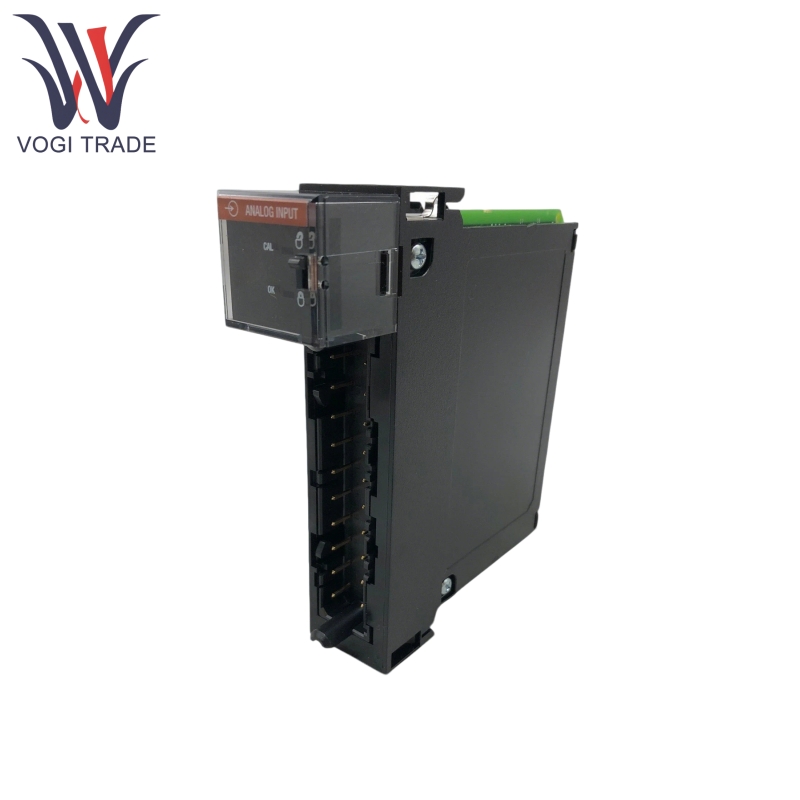

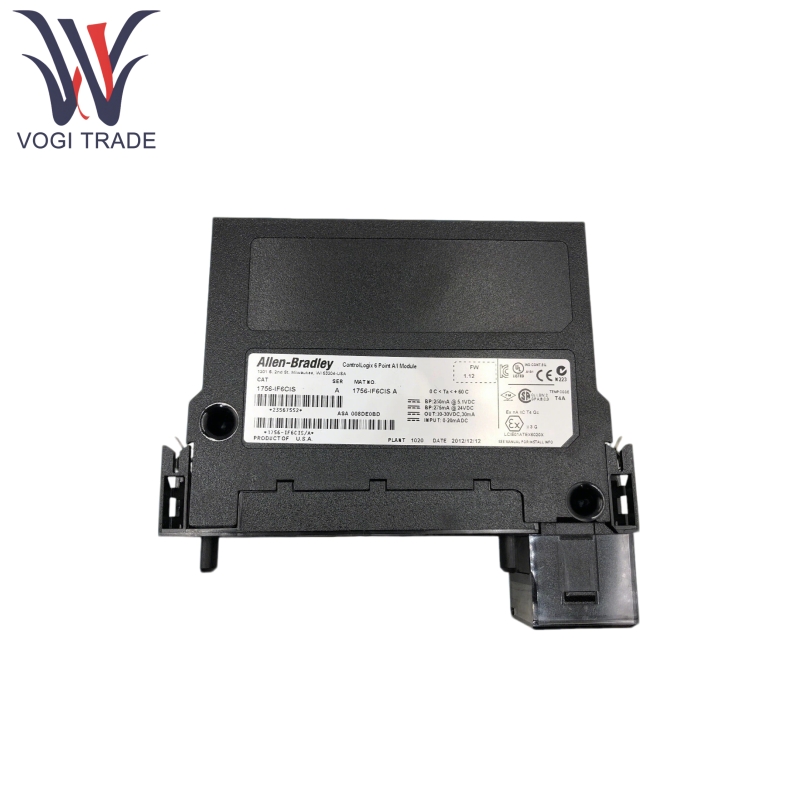

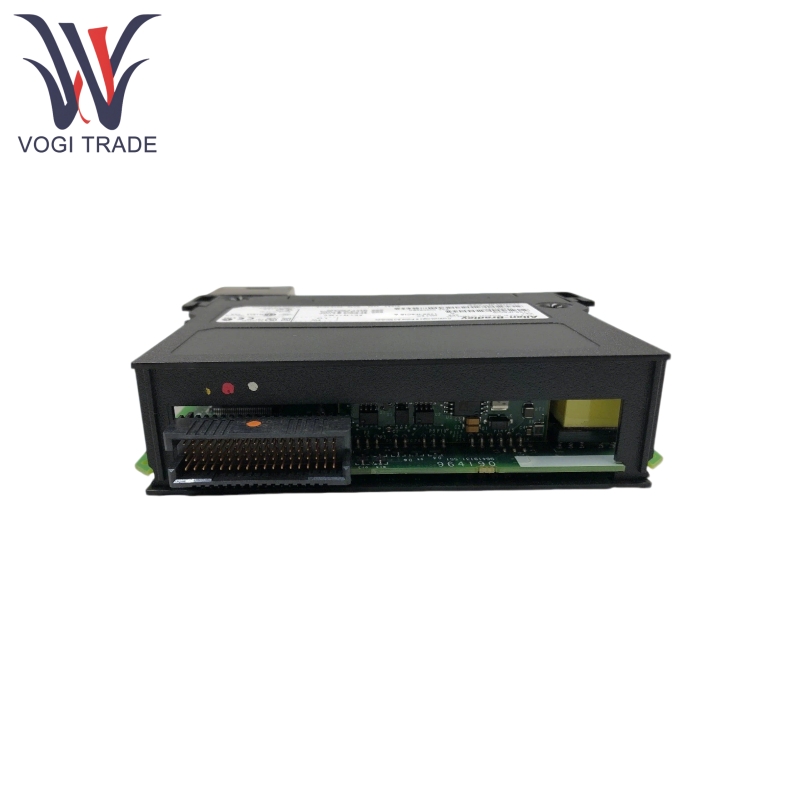

Allen Bradley 1756-If6cis

제품 기능

Allen Bradley 1756-IF6CIS는 채널 간의 전기적 분리를 특징으로하여 간섭을 줄이고 시스템 안정성을 향상시킵니다. 통합 분리 된 전원 공급 장치는 각 채널에 28MA 전류 제한 출력을 제공하므로 외부 전원이 필요하지 않고 2 인용 송신기에 직접 전원 공급 장치가 제공됩니다.

Allen Bradley 1756-IF6CIS는 0-20MA 범위 (오버 레인지 감지 상한 : 21.09376MA)의 전류 입력 만 지원합니다. 16 비트 해상도에서 최소 감지 정확도는 카운트 당 0.34µA이므로 미세한 신호 변경이 캡처 될 수 있습니다.

Allen Bradley 1756-IF6CIS는 신호 라인이 분리되거나 터미널 블록이 제거되면 오픈 회로 감지를 수행 할 수 있습니다. 해당 채널 데이터는/오버 레인지 값 (플로팅 포인트 모드) 또는 특정 카운트 (정수 모드)로 표시되며 결함 비트를 트리거합니다. 입력 신호가 0-20MA 범위를 초과 할 때 과도/언더 범위 감지는 상태 비트를 통해 표시됩니다.

Allen Bradley 1756-IF6CIS는 HOT-SWAP (RIUP)를 지원하며 다른 장치의 작동에 영향을 미치지 않고 시스템에 전원을 켜는 동안 삽입 또는 제거 할 수 있습니다.

Allen Bradley 1756-IF6CIS는 IEEE 32 비트 플로팅 포인트 번호 (필터링 및 경보와 같은 전체 기능) 및 16 비트 정수 (기본 기능, 최소 메모리 사용)를 지원합니다.

Allen Bradley 1756-IF6CIS는 다중 소유자 모드를 지원하므로 여러 컨트롤러에 의해 입력 데이터를 동시에 읽을 수 있으며 시스템 중복성을 향상시킵니다. 또한 하드웨어 오류를 보상하고 측정 정확도를 향상시키기 위해 고정밀 전류 소스와 함께 소프트웨어 (예 : Studio 5000 Logix Designer)를 통해 수행되는 채널 레벨 또는 모듈 레벨 교정을 지원합니다.

제품 작동 원리

Allen Bradley 1756-IF6CIS는 현장 전류 신호를 터미널을 통해 모듈에 연결할 수 있으며, 이는 A/D 변환기를 입력하기 전에 분리 회로에 의해 분리되어 디지털 신호로 변환됩니다.

내장 필터링 (노치 필터, 기본 60Hz, 전력 주파수 간섭을 억제하기위한 기본 60Hz) 및 교정 보상이 특징입니다. 처리 된 데이터는 백플레인을 통해 디지털 형태로 컨트롤러로 전송됩니다.

모듈이 활발하게 멀티 캐스팅 데이터 (컨트롤러 폴링 필요 없음)를 사용하여 생산자/소비자 모델을 채택하며 데이터에는 타임 스탬프 (롤링 타임 스탬프 또는 CST 타임 스탬프)가 포함됩니다.

제품 매개 변수

다음과 같은 세부 사항은 Allen Bradley 1756-IF6CIS 분리 된 아날로그 I/O 모듈에 대한 것입니다.
