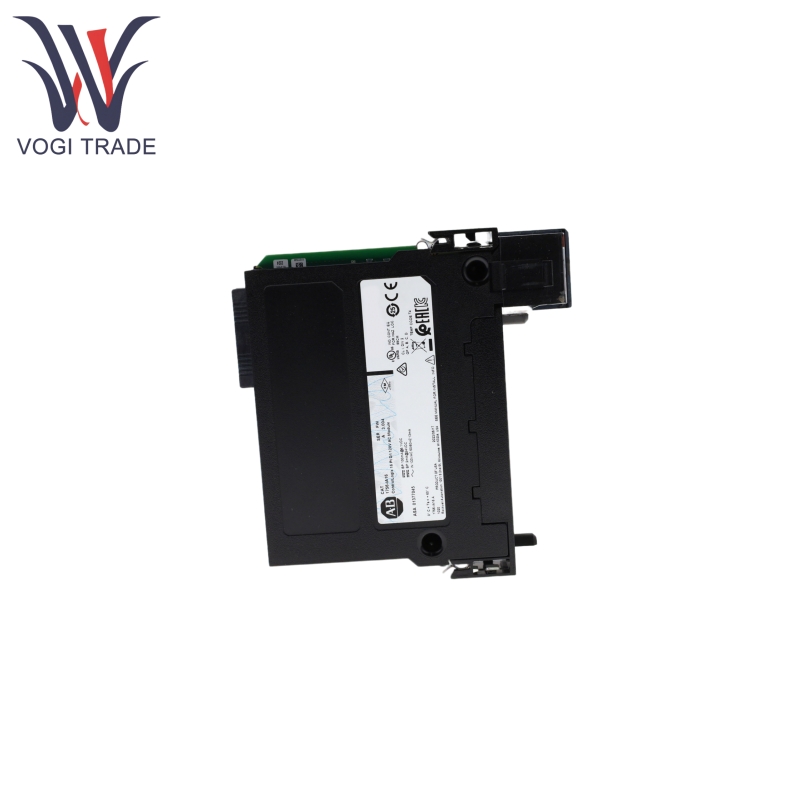

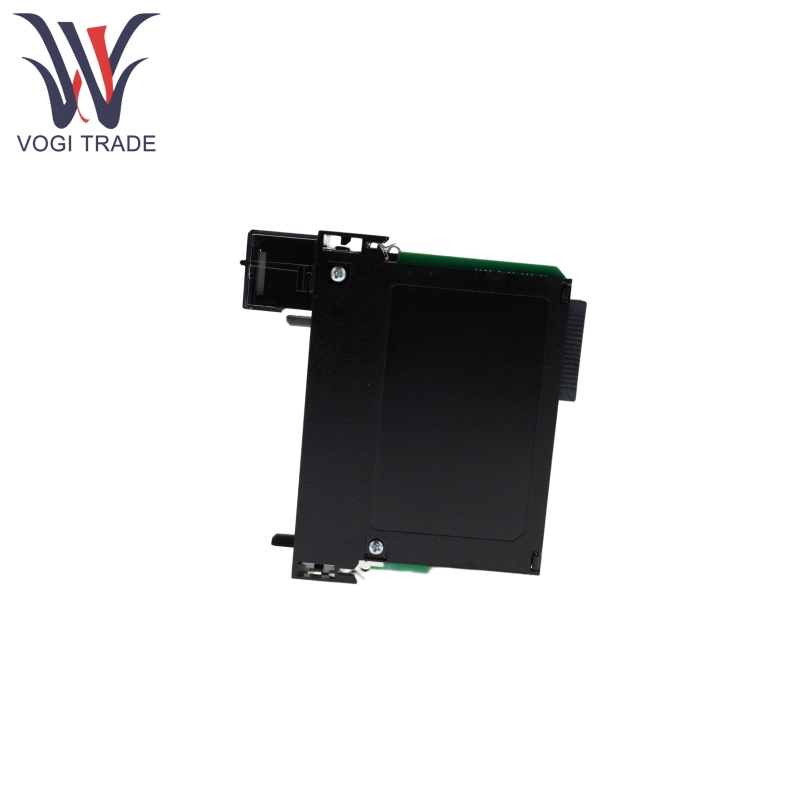

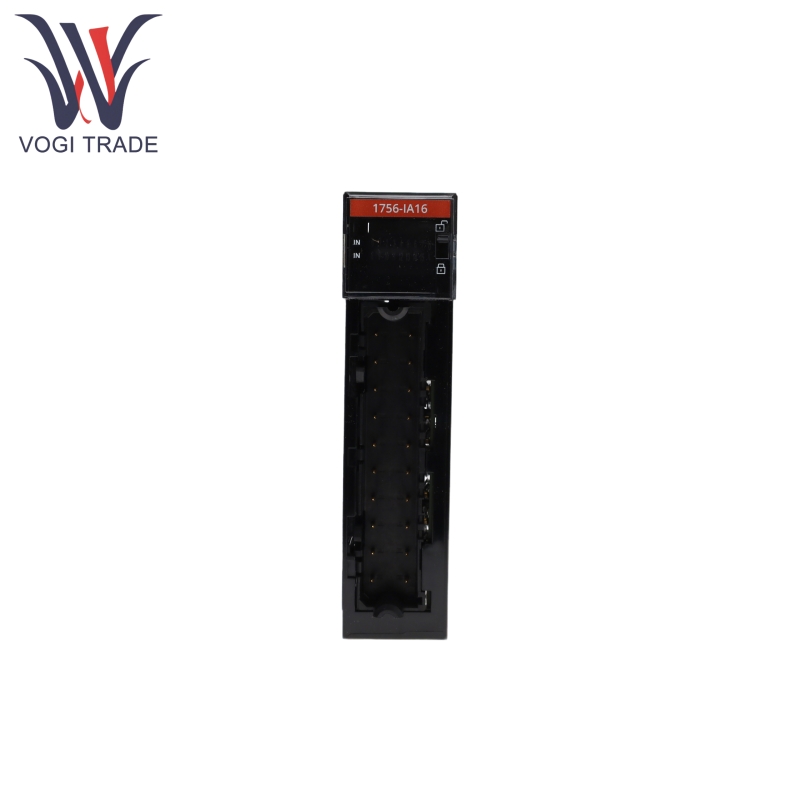

Allen Bradley 1756-IA16

제품 기능

Allen Bradley 1756-IA16은 다른 제어 프로세스를 방해하지 않고 시스템에 전원을 켜는 동안 모듈 및 RTB의 핫 스왑 핑을 지원합니다.

Allen Bradley 1756-IA16에는 컨트롤러 폴링이 필요하지 않습니다. 모듈은 상태 변경 (COS)이 있거나주기적인 간격 (RPI)이있을 때 데이터를 적극적으로 전송하여 통신 효율성을 향상시킵니다.

Allen Bradley 1756-IA16은 64 비트 시스템 시계를 사용하여 데이터 변경을 입력하는 데 타임 스탬프를 추가하여 이벤트 추적을 용이하게합니다.

Allen Bradley 1756-IA16은 통신 방해 및 하드웨어 고장을 포함한 상태 표시등 (OK, FLT) 및 소프트웨어를 통한 결함을보고합니다.

Allen Bradley 1756-IA16은 호환 모듈, 정확한 일치 또는 비활성화 키잉을 지원하여 잘못된 장치 설치를 방지합니다.

Allen Bradley 1756-IA16 RSLogix 5000 소프트웨어를 통해 매개 변수를 구성하여 하드웨어 점퍼가 필요하지 않습니다. 16 개의 독립적 인 입력을 지원하여 다중 장치 감지 요구 사항을 수용합니다.

제품 작동 원리

사이트의 AC 신호는 RTB 인터페이스 모듈을 통해 입력되고, 간섭을 제거하기 위해 필터링 된 다음 디지털 신호로 변환됩니다.

Allen Bradley 1756-IA16은 SET RPI 사이클 또는 COS 이벤트를 기반으로 백플레인을 통해 컨트롤러로 데이터를 전송할 수 있습니다.

Allen Bradley 1756-IA16은 RPI 주파수에서 이더넷/IP 또는 Controlnet 네트워크를 통해 원격 컨트롤러로 데이터를 보낼 수 있습니다. 네트워크 대기 시간은 RPI 및 네트워크로드의 영향을받습니다.

Allen Bradley 1756-IA16은 데이터를 적극적으로 전송하기위한 "생산자"역할을하는 반면, 컨트롤러는 "소비자"로 작용하여 시스템을 수신하고 시스템 간접비를 줄일 필요가 없습니다.

제품 매개 변수

다음과 같은 세부 사항은 Allen Bradley 1756-IA16에 대한 것입니다.

입력 전압 범위 : 74-132V AC

입력 포인트 수 : 16 점 (비 이사)

입력 필터 시간 : 1ms, 2ms (소프트웨어를 통해 구성 가능)

커뮤니케이션 프로토콜 : 생산자/소비자 모델

RPI 범위 : 200μs -750ms

작동 온도 : 0-60 ° C (표준 산업 환경)

분리 방법 : 시스템 측과 필드 측 사이의 내부 전기 분리

상태 표시기 : OK (녹색, 통신 상태), I/O (노란색, 입력 상태)
