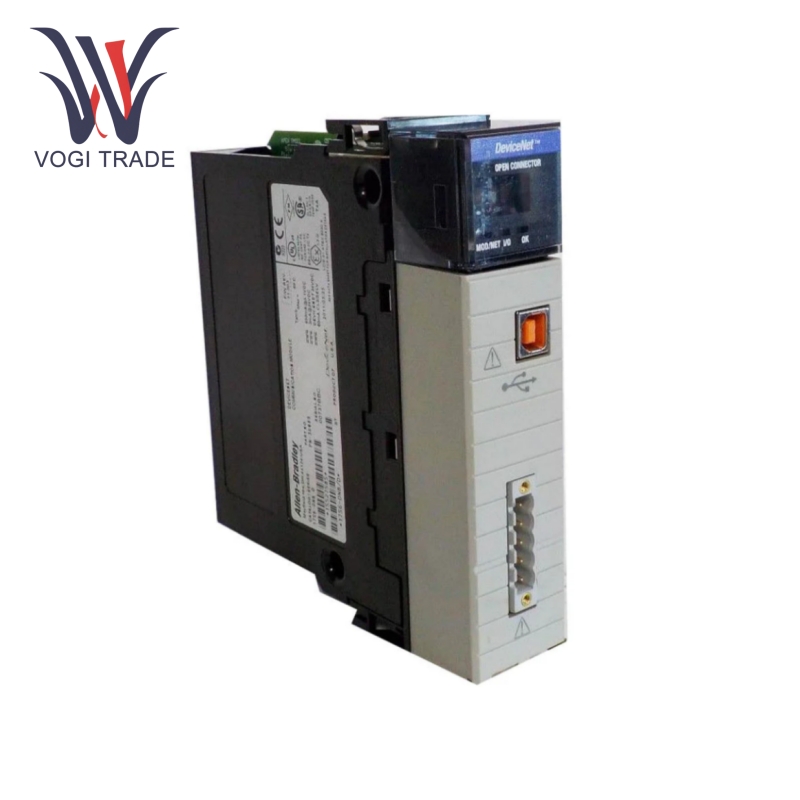

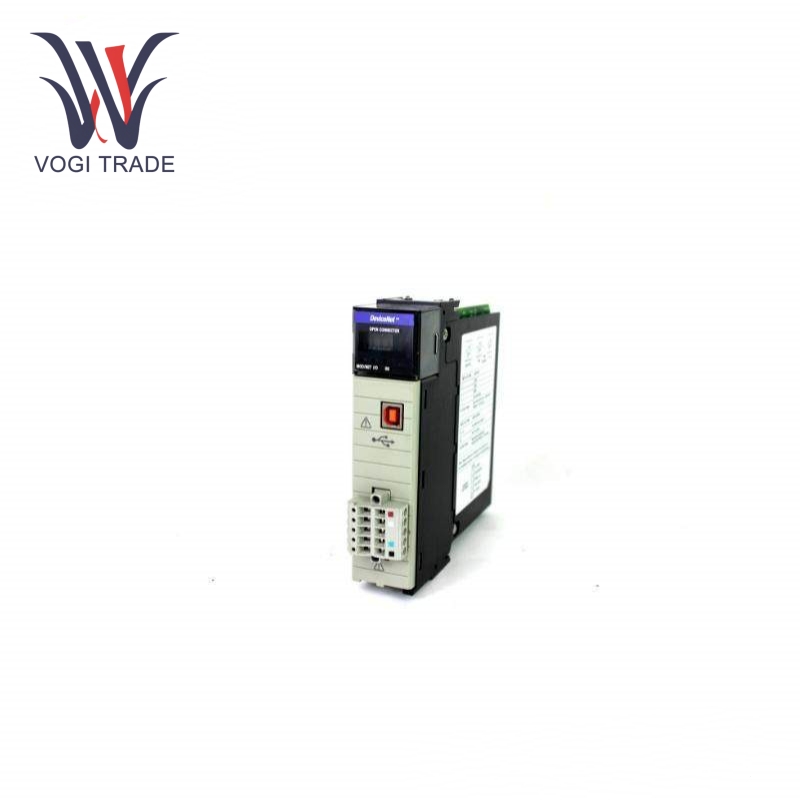

앨런 브래들리 1756-DNB

기술적인 매개변수

디지털 I/O: 128,000.

아날로그 입출력: 4,000.

백플레인 전류: 580밀리암페어 @ 5.0V DC, 3밀리암페어 @ 24V DC.

DeviceNet 전류: 최대 90밀리암페어 @ 11~25V DC, 일반 30밀리암페어 @ 11~25V DC.

전력 소비: 최대 5.3W.

열 방출: 시간당 19.8BTU.

절연 전압: 30V 연속.

통신 요금: 125kbps(최대 500m), 250kbps(최대 250m), 500kbps(최대 100m).

최대 노드 수: 64.운행중

온도: 섭씨 0~60도(화씨 32~140도).

보관 온도: 섭씨 -40~85도(화씨 -40~185도).

상대습도: 5~95%(결로 현상 없음)

충격: 작동 시 30g, 비작동 시 50g.

진동: 10~150Hz에서 5g.

프로그램 스캔 시간: 0.08밀리초.

기능 특징

데이터 수집 및 전송: Allen Bradley 1756-DNB는 DeviceNet과 ControlLogix 시스템 간의 브리지 통신 역할을 합니다. DeviceNet 모듈에서 데이터를 수집하여 컨트롤러에 전달합니다.

유연한 통신 모드: 스트로브, 폴링, 상태 변화, 순환 메시지를 사용하여 모든 장치에서 효율적으로 데이터를 검색하고 공급합니다. Allen Bradley 1756-DNB는 수집된 데이터를 컨트롤러에 입력 데이터로 보내고 컨트롤러에서 개별 장치로 출력을 보냅니다. 진단 및 모니터링 기능: Allen Bradley 1756-DNB에는 사용자가 DeviceNet 네트워크에 연결된 장치의 작동 상태를 확인할 수 있는 쉽게 액세스할 수 있는 진단 출력, 진단 테이블 입력 및 출력이 있습니다. 시스템의 문제나 장애 상태를 신속하게 진단하고 시정 조치를 취합니다.

구성 및 프로그래밍：Allen Bradley 1756-DNB는 구성 데이터를 DeviceNet 장치에 다운로드할 수 있으므로 사용자는 연결된 장치의 작동 방식과 이를 제어할 설정을 사용자 정의할 수 있습니다. 이 모듈은 Logix 5550 컨트롤러 및 기타 Allen Bradley ControlLogix 구성 요소와 통합됩니다. RSNetWorks와 함께 작동하여 보다 쉽게 ​​구성하고 기존 산업 자동화 인프라 내에서 현장에서 사용할 수 있습니다. Allen Bradley 1756-DNB는 서로 다른 센서, 액추에이터 및 산업 장비 간의 인터페이스를 위해 다양한 DeviceNet 장치와의 통신을 지원하므로 광범위한 산업 응용 분야에서 주로 사용됩니다.

고급 진단 및 문제 해결: 제공되는 자세한 진단 정보는 DeviceNet 네트워크 또는 연결된 장치의 문제를 신속하게 파악하는 데 도움이 됩니다. 이를 통해 가동 중지 시간과 유지 관리 비용이 크게 줄어들고 효율적인 문제 해결 및 수리가 가능해집니다.

응용

자동차:자동차 제조 조립 라인의 로봇 팔, 컨베이어 벨트, 용접 장비 및 기타 기계를 모니터링하고 제어할 수 있습니다. 이는 이러한 장치가 정확하고 동기적으로 작동하도록 보장하여 생산 효율성과 제품 품질을 향상시킵니다.

음식과 음료: 식품 가공 공장에서는 Allen Bradley 1756-DNB를 제어 믹서, 충전재, 포장 기계 및 컨베이어에 적용할 수 있습니다. 이 모듈은 식품 및 음료 산업의 새로운 품질 및 안전 표준을 충족하여 정확하고 위생적인 ​​작동을 유지하는 데 도움이 됩니다.

제약: 의약품 제조에서는 약물 제제, 포장 및 품질 테스트와 관련된 중요한 프로세스를 모니터링하고 제어할 수 있습니다. Allen Bradley 1756-DNB의 꾸준한 성능 보장은 의약품의 무결성과 품질을 보장합니다.

에너지: 발전소에서 모듈은 터빈, 발전기 및 펌프에 대한 모니터링 및 제어 시스템 역할을 할 수 있습니다. 이 정보는 자산에 대한 실시간 성능 및 상태 데이터를 생성하여 운영 효율성과 예방적 유지 관리를 향상시킵니다.

자재 취급 및 물류: 창고 및 유통 센터에서 Allen Bradley 1756-DNB는 제어 컨베이어 시스템, 자동 보관 및 검색 시스템(AS/RS) 및 기타 자재 취급 장비에 적용할 수 있습니다. 이는 상품 이동에 긍정적인 영향을 미치고 전반적인 물류 효율성이 향상됩니다. 화학: 화학 공장의 화학 반응기, 펌프, 밸브 및 기타 공정 장비를 모니터링하고 제어하는 ​​데 사용될 수 있습니다. 모듈의 정확한 데이터 수집 및 제어 기능은 안전하고 효율적인 화학 처리 작업을 제공합니다.
