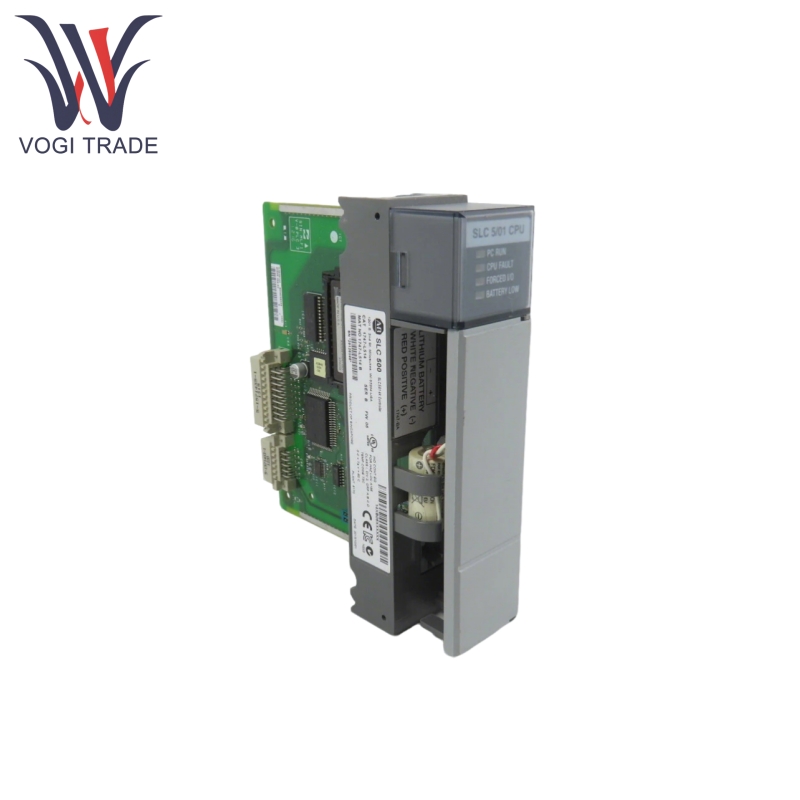

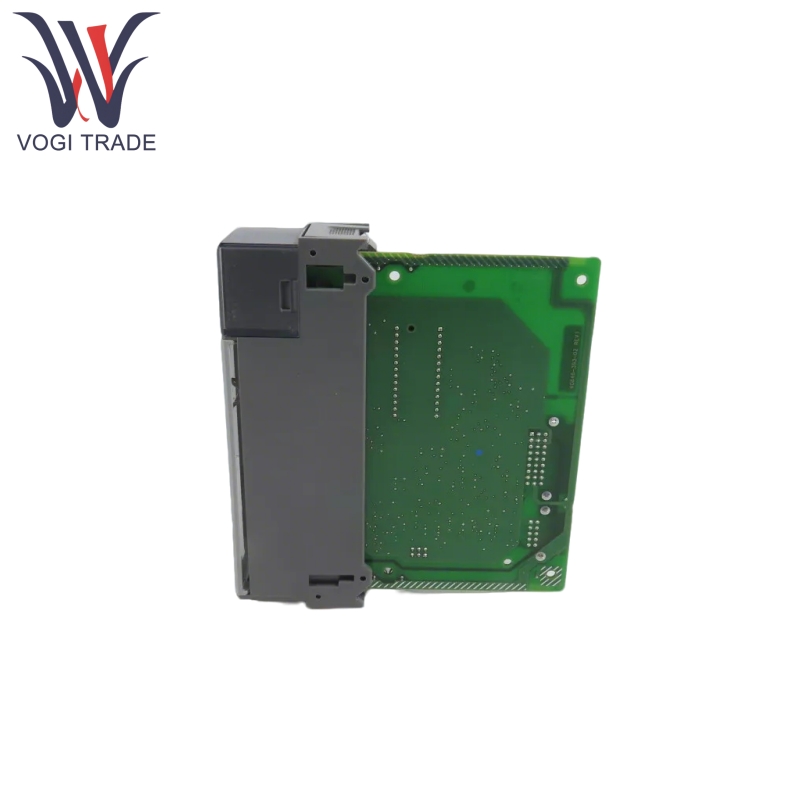

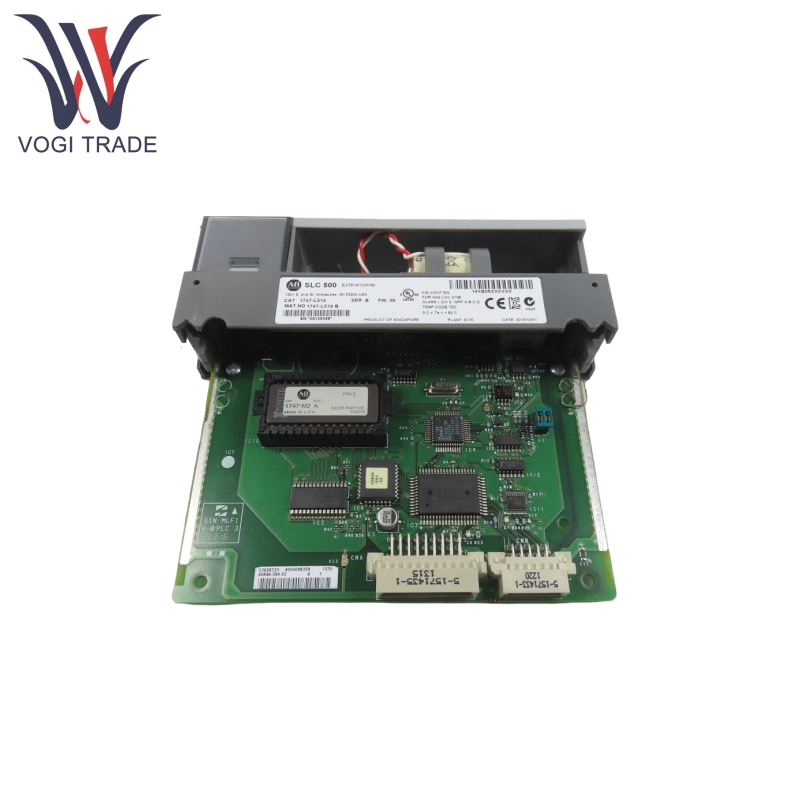

Allen Bradley 1747-L514

제품 기능

Allen Bradley 1747-L514는 내장 된 4K 사용자 프로그램 메모리를 특징으로하며 옵션 1747-M1 (1K EEPROM) 또는 1747-M2 (4K EEPROM) 모듈을 통한 비 휘발성 스토리지 확장을 지원하여 전원 중단의 경우 프로그램이 손실되지 않도록합니다.

백업 배터리 1747-BA는 약 2 년 동안 메모리 데이터를 유지하고 전압이 낮을 때 LED 표시기를 통해 알림을 유지할 수 있습니다.

Allen Bradley 1747-L514는 DH-485 인터페이스와 함께 표준으로 제공되며 DF1 및 ASCII와 같은 프로토콜과 호환되는 1761-NET-AIC 어댑터 또는 타사 변환기를 통한 네트워크 연결 확장을 지원합니다.

Allen Bradley 1747-L514는 1747-KE 모듈을 사용하여 RS-232/RS-485 또는 1747-DCM 모듈과 함께 원격 I/O 네트워크와 통신 할 수 있습니다.

Allen Bradley 1747-L514는 기본 논리 작업, 타이머, 카운터 및 서브 루틴 호출을 포함한 지침 세트와 함께 사다리 논리를 지원합니다. 인터럽트 처리 기능이있어 외부 장치의 실시간 신호에 응답 할 수 있습니다.

제품 응용 프로그램

Allen Bradley 1747-L514는 제조, 공정 자동화, 에너지 및 인프라에 사용될 수 있습니다.

조작

생산 라인 제어 : 재료 운송 및 모터 스타트/스톱 로직과 같은 자동차 부품 조립 라인.

포장 기계 : 라벨 인쇄, 박스 밀봉 및 팔레 타이징과 같은 프로세스의 순차적 제어.

프로세스 자동화

워터 타워 수위 모니터링 : 센서를 통한 수위의 실시간 모니터링을 통해 펌프 스타트/정지 작업을 제어하고 안정적인 액체 수준을 유지합니다.

혼합 장비 제어 : 식품 및 음료 산업에서 여러 액체의 비례 혼합 및 온도 조절을 조정합니다.

에너지 및 인프라

소형 펌프 스테이션 관리 : 밸브 작동, 흐름 조절 및 결함 경보의 통합 제어.

건물 자동화 : 조명 시스템의 엘리베이터 스케줄링 및 타이밍 관리에 사용됩니다.

제품 매개 변수

다음과 같은 세부 사항은 Allen Bradley 1747-L514에 대한 것입니다.

전원 공급 장치 사양 : 5V DC, 백플레인 전류 0.09A, 전력 소비 1.75W는 광범위한 전압 입력 (24V DC ± 10%)을 지원합니다.

I/O 확장 기능 : 4096 I/O 포인트 (혼합 디지털/아날로그)를 지원하는 3746 개의 로컬 섀시 또는 원격 I/O 스테이션에 배포 된 최대 30 개의 I/O 모듈을 연결합니다.

스캔 속도 : 8ms/k 워드 (사용자 프로그램 실행 속도), 실시간 요구 사항이 매우 높은 시나리오에 적합합니다.

환경 요구 사항 : 작동 온도 0-60 ℃, 습도 5% -95% RH (비 콜린 싱).
