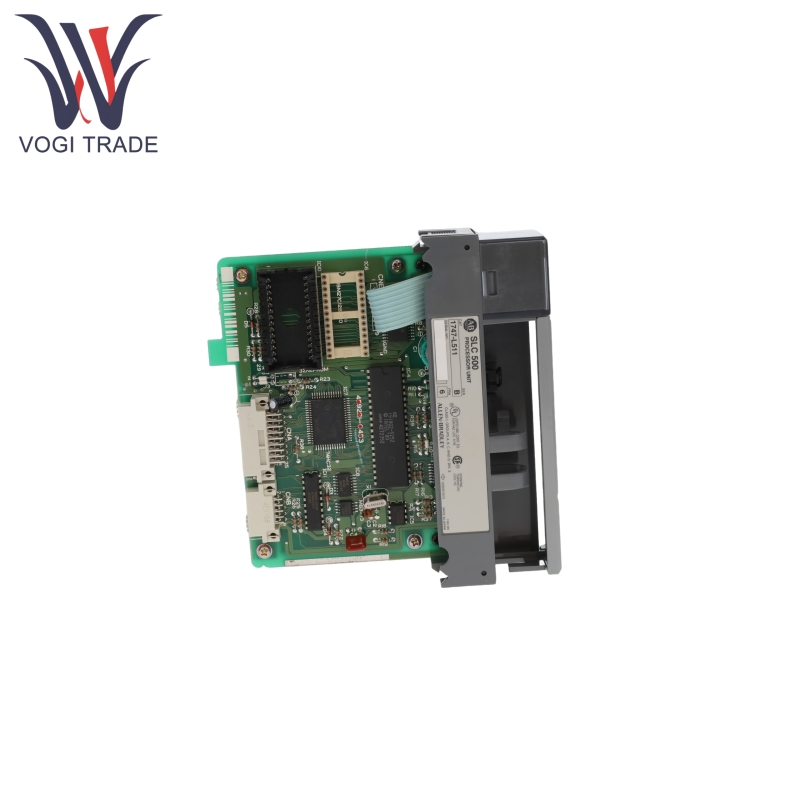

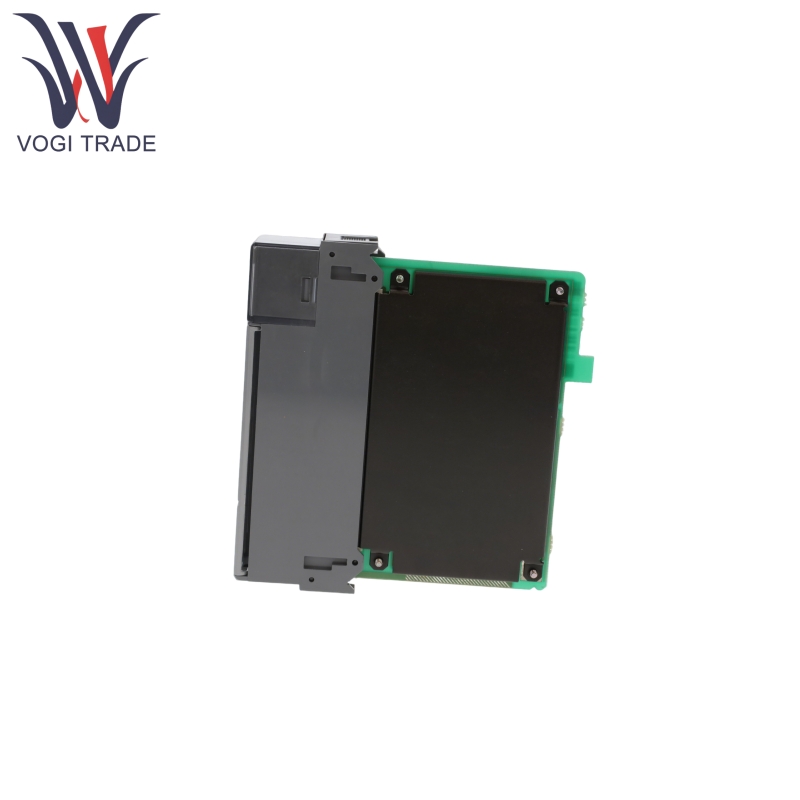

앨런 브래들리 1747-L511

제품 기능

Allen Bradley 1747 L511 프로세서에는 프로그램 및 데이터 용 1747-M1 (1K) 또는 1747-M2 (4K) EEPROM 메모리 모듈로 4K 단어로 확장 할 수있는 1K 단어의 사용자 메모리가 있습니다.

Allen Bradley 1747-L511에는 내부에 내장 된 슈퍼 커패시터 또는 옵션 배터리 (1747-ba)가 있으며, 이는 전력 손실이 발생할 경우 데이터를 유지하기 위해 메모리 백업을 수행합니다.

Allen Bradley 1747-L511에는 내장 DH-485 포트가 있지만 SLC 5/03 이상의 프로세서의 슬레이브 역할을 할 수 있으므로 활성 메시지 발전자가 될 수 없습니다.

Allen Bradley 1747-L511은 확장 모듈을 통해 Devicenet 네트워크에 연결하거나 원격 I/O 통신에 1747-SN을 사용할 수 있습니다. 시스템 결함 및 현장 장치 이상을 감지 할 수있는 포괄적 인 I/O 진단을 지원합니다.

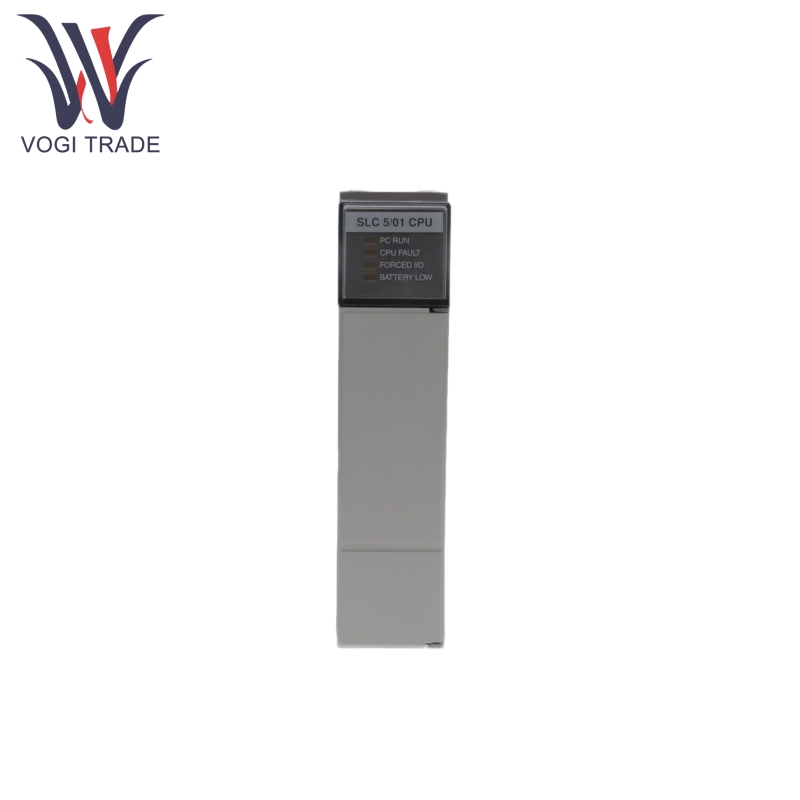

Allen Bradley 1747-L511에는 실시간 작동 상태 (RUN), CPU 결함 (FLT), 낮은 배터리 (BAT) 및 I/O 힘 (FORC)을 표시하는 LED 표시등이 장착되어 있습니다.

Allen Bradley 1747-L511은 래더 로직 프로그래밍, 오프라인 편집, 온라인 모니터링 및 런타임 수정 지원에 RSLOGIX 500 소프트웨어를 사용합니다. RS-232 인터페이스를 통해 컴퓨터에 연결하는 1747-CP3 프로그래밍 케이블과 호환됩니다.

제품 작동 원리

Allen Bradley 1747-L511은 순환 스캔 메커니즘을 사용하여 3 단계, 입력 샘플링, 프로그램 실행 및 출력 새로 고침을 순차적으로 실행합니다.

입력 샘플링 : 모든 입력 모듈의 상태를 읽고 이미지 테이블에 저장합니다.

프로그램 실행 : 래더 로직, 내부 레지스터를 업데이트하고 출력 이미지 테이블을 업데이트하는 경우 라인별로 지시 사항을 구문 분석합니다.

출력 새로 고침 : 출력 이미지 테이블의 결과를 실제 출력 모듈에 씁니다.

Allen Bradley 1747-L511은 또한 래더 다이어그램 프로그래밍을 지원합니다. 여기서 사용자는 RSLogix 500을 사용하여 로직 지침 (예 : 릴레이, 타이머 및 카운터)을 작성할 수 있습니다. 프로그램은 EEPROM에 저장되며 프로세서는 스캔 기간에 따라 주기적으로 실행됩니다.

제품 매개 변수

다음과 같은 세부 사항은 Allen Bradley 1747-L511 컨트롤러에 대한 것입니다.

전원 공급 장치 :

백플레인 전원 공급 장치 : 5V DC에서 350MA, 24V DC에서 105mA.

입력 전압 범위 : 12-24V DC (외부 전력 모듈 지원이 필요)

I/O 기능 :

총 960 개의 디지털 I/O 포인트 또는 96 아날로그 I/O 포인트로 최대 3 개의 로컬 I/O 섀시를 지원합니다.

최대 4096 개의 원격 I/O 확장 원격 I/O 포인트는 1747-SN 모듈을 통해 연결할 수 있습니다.

처리 성능 :

프로그램 스캔 시간 : 키워드 당 8 밀리 초

I/O 스캔 시간 : 2.6 밀리 초

운영 환경 :

온도 : 0-60 ° C

습도 : 5% -95% (비 응축)

진동 저항 : 운영 상태의 2.5G (5-2000Hz), 비 운영 상태에서 5G
