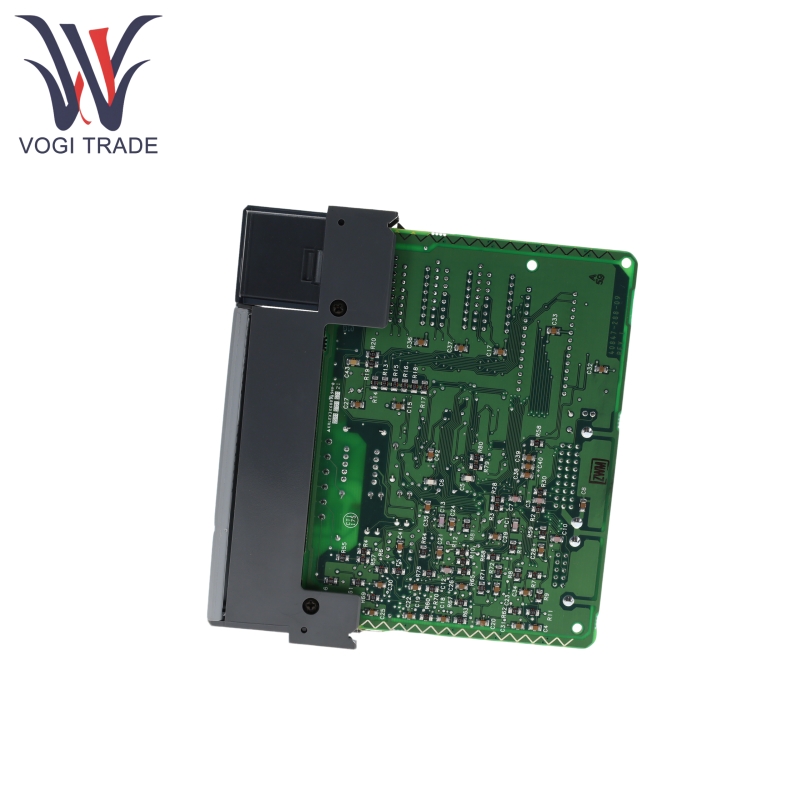

앨런 브래들리 1747-ASB

제품 기능

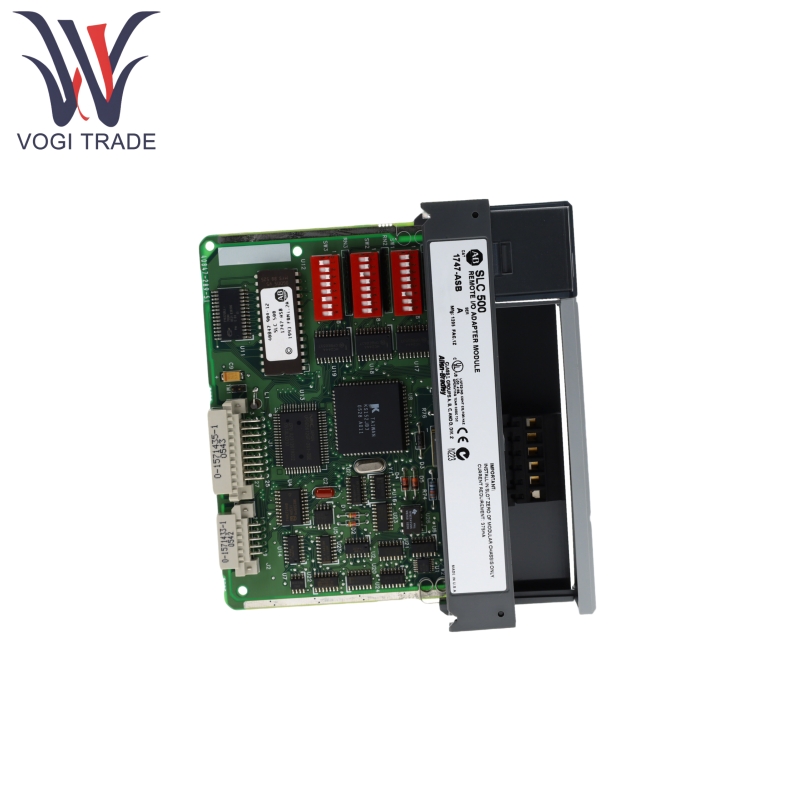

Allen Bradley 1747-ASB에는 로직 랙 번호, 통신 속도 및 이미지 크기와 같은 매개 변수를 설정하기위한 3 개의 딥 스위치 (SW1, SW2, SW3)가 있습니다.

Allen Bradley 1747-ASB에는 RIO 링크 연결 및 프로세서를위한 6 핀 키드 커넥터가 있습니다. 다시 시작 잠금 스위치 배선, 케이블 보유 슬롯 및 자체 잠금 클립이 있습니다.

데이터 출력은 RIO 링크를 통해 1747-ASB로 로컬 섀시 (SLC/PLC) 스캐너에서 전송 된 다음 섀시 백플레인을 통해 출력 모듈로 전송됩니다. 입력 데이터는 백플레인을 통해 입력 모듈에서 1747-ASB에 의해 수집 된 다음 RIO 링크를 통해 스캐너로 돌아갑니다.

Allen Bradley 1747-ASB는 3 개의 I/O 모듈 주소 지정 모드, 2 슬롯 (2 개의 슬롯 형태 1 논리 그룹), 1 슬롯 (1 슬롯 형태 1 논리 그룹) 및 1/2 슬롯 (1 개의 슬롯 양식 2 논리 그룹)을 지원합니다.

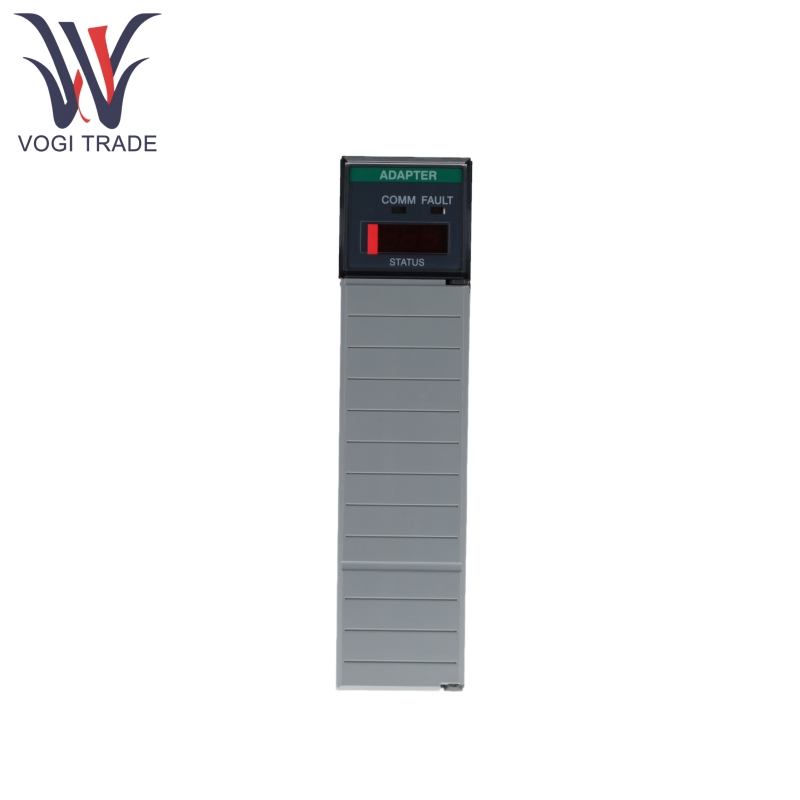

Green Comm LED (정상 작동 중에는 불이 붙음), 빨간색 결함 LED (결함이 발생하면 조명).

Allen Bradley 1747-ASB는 RIO 장치를 연결하기위한 데이지 체인 토폴로지를 지원하며 최대 32 개의 어댑터 (모든 장치에 확장 노드 기능이있는 경우) 또는 16 (확장 노드 기능이없는 경우)을 지원합니다.

Allen Bradley 1747-ASB는 "Hold Last State (HLS)"(Communication Interruptions 동안 마지막 상태를 유지) 및 "PRL (Processor Respart Lock (PRL))과 같은 기능으로 구성 할 수 있습니다 (통신 재개 후 수동 잠금 해제가 필요함).

Green Comm LED (정상 작동 중에는 불이 붙음), 빨간색 결함 LED (결함이 발생하면 조명).

제품 작동 원리

메인 컨트롤러 스캐너 (로컬 섀시)는 출력 데이터를 RIO 링크를 통해 1747-ASB로 보냅니다. 모듈은 섀시 백플레인을 통해 원격 섀시의 출력 모듈로 데이터를 자동으로 전송합니다.

원격 입력 모듈의 신호는 섀시 백플레인을 통해 1747-ASB에 의해 수집 된 다음 RIO 링크를 통해 메인 컨트롤러 스캐너로 돌아갑니다.

논리 주소, 통신 속도 및 기타 매개 변수는 DIP 스위치를 통해 설정되어 기본 컨트롤러의 주소 지정 방법 (SLC 사용, PLC 사용 Octal)과의 호환성을 보장하여 추가 프로그래밍없이 플러그 앤 플레이 I/O 확장을 가능하게합니다.

제품 매개 변수

다음은 Allen Bradley 1747-ASB 원격 I/O 어댑터 모듈에 대한 것입니다.
