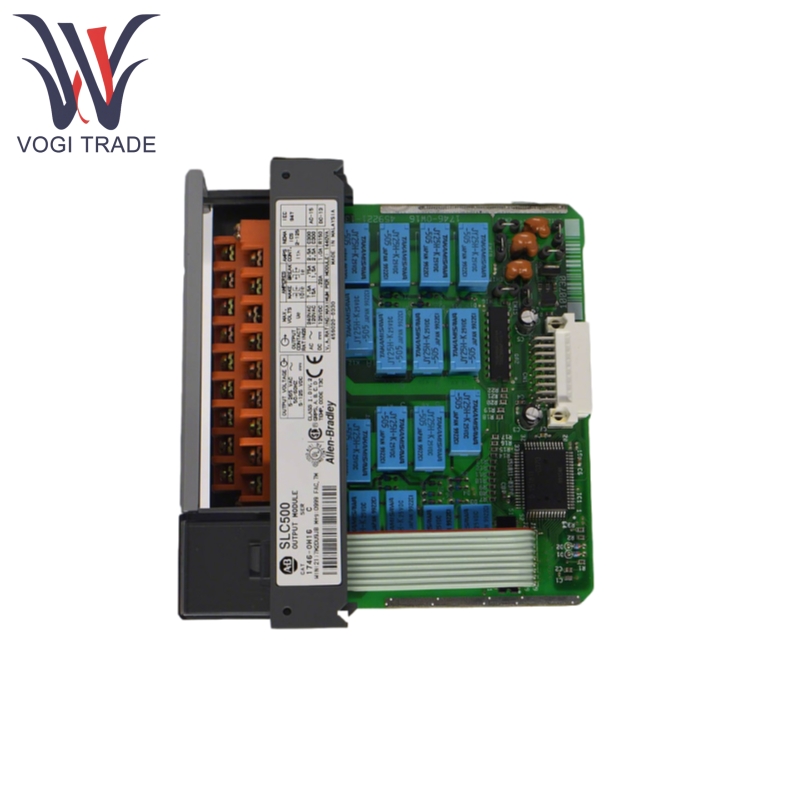

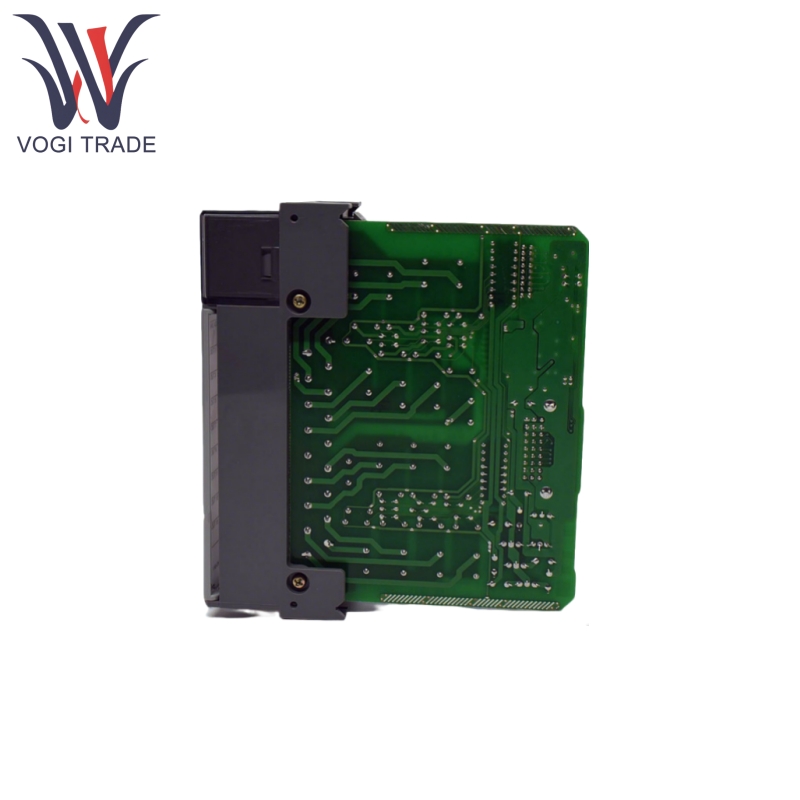

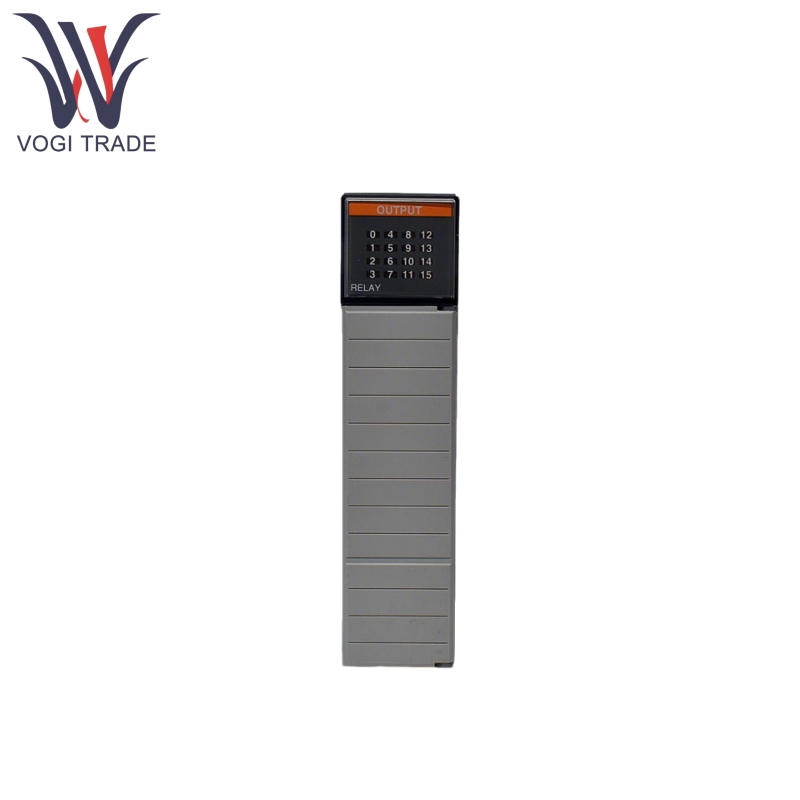

Allen Bradley 1746-ow16

브랜드 : Allen Bradley
설명 : 릴레이 접점 출력 모듈
조건 : 새로운 브랜드
인증서 : COO 테스트 보고서 보증서
보증 : 1 년
재고 수량 : 4
지불 기간 : T/T
배송 항구 : Shenzhen
Allen Bradley 1746-ow16은 주로 산업용 자동화 시스템에서 AC/DC 하중을 전환하는 데 사용되며 기계적 릴레이 접점의 개방 및 폐쇄를 통해 외부 장치를 제어합니다. SLC 500 섀시 시스템과 호환되며 위험한 환경에서 사용을 지원합니다.

문의 보내기

제품 설명

제조	앨런 브래들리
모델 번호	1746-ow16
주문 번호	1746-ow16
목록	SLC 500
원산지 국가	스위스
HS 코드	8538900000
차원	121210cm
무게	0.2kg

제품 기능

Allen Bradley 1746-ow16은 기계식 릴레이 접점을 사용하고 AC/DC 혼합 하중 스위칭을 지원하며 전기 분리 기능이 높습니다 (1500V 광투 분리).

Allen Bradley 1746-ow16에는 16 개의 출력 지점이 있으며 8 점마다 공통 터미널 (공통 = 8 당점)을 공유하므로 여러 분산 하중을 제어하는 데 적합합니다.

Allen Bradley 1746-ow16은 배선 및 유지 보수를 쉽게하기 위해 색상으로 구분 된 이동식 터미널 블록을 사용하여 분해를 위해 상단 및 하부 고정 나사를 제거해야합니다.

Allen Bradley 1746-ow16은 폭발성 가스가 존재할 수있는 산업 환경에 적합합니다. 에폭시 밀봉 재료는 특정 화학 물질의 영향을받을 수 있으므로 성능 저하를 확인하기 위해 정기적 인 검사가 필요하며 필요한 경우 모듈을 교체해야합니다.

제품 작동 원리

Allen Bradley 1746-ow16은 릴레이 접점의 기계적 스위칭을 통해 외부 하중을 제어합니다. 모듈이 프로세서로부터 제어 신호를 수신하면 내부 릴레이 코일이 에너지가 들어가고 접점이 닫히고 외부 하중 회로가 연결됩니다. 신호가 사라지면 코일이 에너지가 해제되고 접점이 열리고 하중이 연결이 끊어집니다.

릴레이 접점은 유도 성 또는 저항성 하중을 전환하는 데 적합하며 추가 서지 억제가 필요하지 않습니다. 그러나 접촉 수명을 연장하기 위해 외부 유도 부하에 대한 억제기를 설치하는 것이 좋습니다.

터미널 블록은 최대 와이어 크기가 2mm² (14 AWG)의 최대 와이어 크기를 지원하며 터미널 당 최대 2 개의 전선이 있습니다. 조임 토크는 0.9 nm (8 lb-in.)입니다.

제품 매개 변수

다음은 Allen Bradley 1746-ow16 릴레이 접점 출력 모듈에 대한 것입니다.

출력 유형 : 릴레이 접점 출력 (AC/DC 호환)

출력 지점 : 16 점

작동 전압 범위 : AC : 5 ~ 265V AC, DC : 5 ~ 125V DC

신호 지연 : 최대 저항 부하에서 온 및 오프에 대해 10.0ms

오프-상태 누출 전류 : 0 MA (누설 없음)

최소 부하 전류 : 10 MA (5V DC)

릴레이 접촉 등급 (연속 전류) :

AC : 120V에서 2.5A, 240V에서 1.0A
