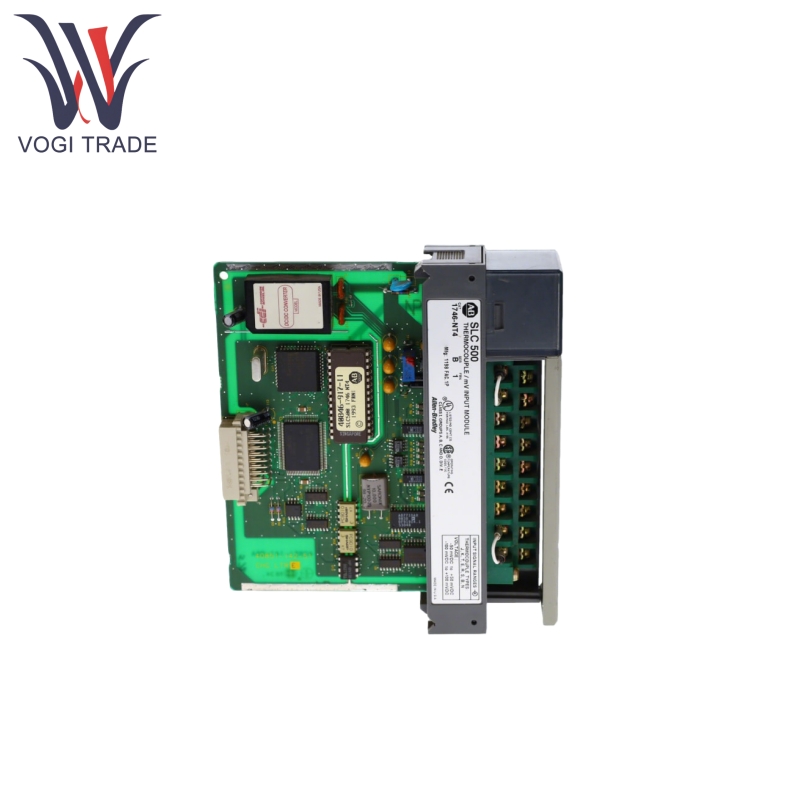

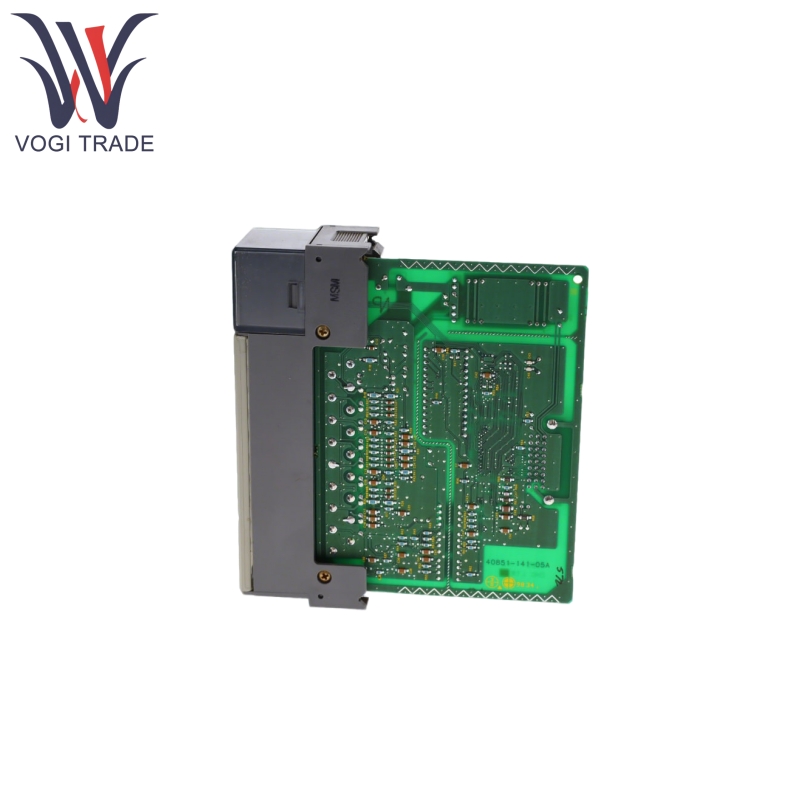

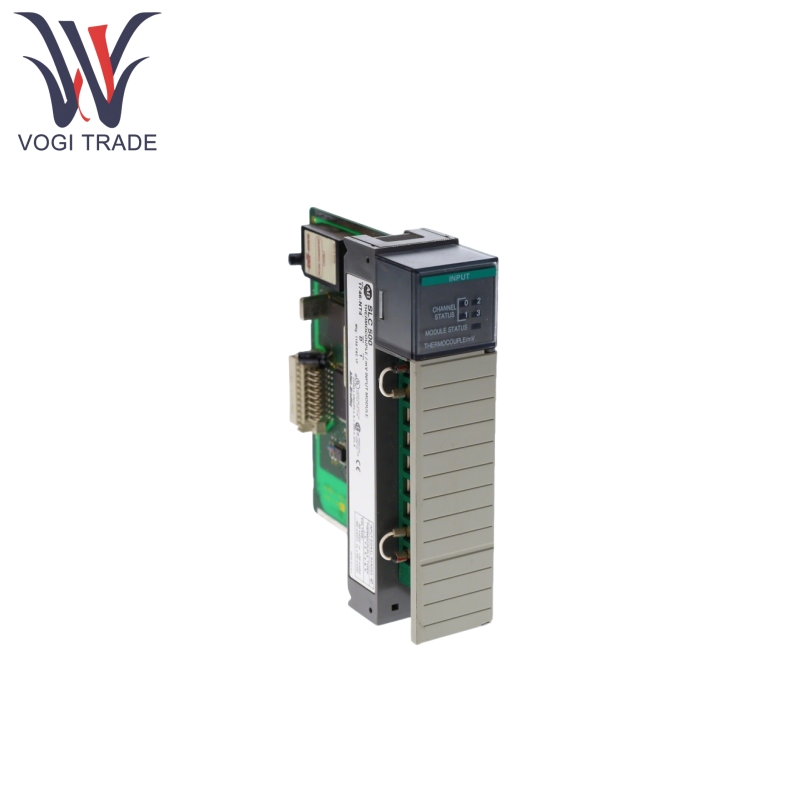

Allen Bradley 1746-NT4

제품 기능

Allen Bradley 1746-NT4는 j, k, t, e, r, s, b 및 n type 열전대뿐만 아니라 ± 50 mV 및 ± 100 mV DC Millivolt 신호를 지원하는 4 개의 독립 채널을 특징으로합니다.

Allen Bradley 1746-NT4는 모든 SLC 500 고정 및 모듈 식 컨트롤러와 호환되며 블록 전송을 통한 원격 구성을 지원합니다.

Allen Bradley 1746-NT4 터미널 블록은 2 개의 CJC 센서를 통합하여 열전대 연결 지점에서 온도 오프셋을 보상하여 측정 정확도를 보장합니다.

Allen Bradley 1746-NT4는 개방 회로, 오버 레인지 및 언더 범위 감지를 지원하여 채널 상태 LED 플래시 및 상태 워드 비트 표시기를 통한 결함을 나타냅니다. 모듈 상태 LED (Green)는 모듈의 전체 작동 상태를 표시하고 4 채널 상태 LED (녹색)는 해당 채널의 작동 또는 오류 상태를 표시합니다 (정상의 경우 고체, 결함에 대한 깜박임).

각 채널은 입력 유형 (Thermocouple/MV), 데이터 형식 (엔지니어링 단위, PID 스케일링, 비율 계산), 필터 주파수 (10 Hz/50 Hz/60 Hz/250 Hz), 온도 유닛 (° C/° F)에 대해 독립적으로 구성 될 수 있습니다. 딥 스위치가 필요하지 않음, 딥 픽시 픽은 구체화를 작성하여 달성됩니다. 500).

Allen Bradley 1746-NT4는 공장에서 보정되어 A/D 컨버터의 온도 변화로 인한 오프셋을 보상하고 드리프트를 보상하기 위해 자동 교정 기능을 지원합니다. 채널이 활성화되거나 입력 유형 또는 필터 주파수가 변경되거나 소프트웨어를 통해 수동으로 트리거 될 수 있습니다 (채널을 비활성화 한 다음 다시 활성화 함).

제품 작동 원리

Allen Bradley 1746-NT4 열전대 또는 MV 신호는 터미널 블록을 통해 채널에 연결되며 멀티플렉서는 신호를 4 개의 채널에서 A/D 변환기로 순차적으로 전환합니다.

CJC 센서는 열전대의 콜드 접합 전압 오프셋을 보상하기 위해 터미널 블록의 온도를 지속적으로 측정합니다.

A/D 변환기는 아날로그 신호를 디지털 값으로 변환 한 다음 디지털 필터링 후 입력 매핑 테이블의 데이터 워드에 저장됩니다.

Allen Bradley 1746-NT4는 섀시 백플레인을 통해 SLC 프로세서와 통신하여 구성 정보 (출력 매핑 테이블의 구성 단어) 및 리턴 측정 데이터 및 상태 (데이터 단어 및 입력 매핑 테이블의 데이터 단어 및 상태 단어)를 수신합니다.

구성 단어는 입력 유형, 데이터 형식 및 채널의 필터링 주파수와 같은 매개 변수를 정의하면 상태 단어는 채널 구성의 유효성 및 결함 상태 (예 : 오픈 회로)를 반영합니다 (예 : 범위).

Allen Bradley 1746-NT4는“모든 활성화 된 채널 + CJC 업데이트 시간 (14ms)에 대한 샘플링 시간의 합”으로 계산 된 모든 활성화 된 채널 및 지정된 시간에 데이터를 스캔 할 수 있습니다. 입력 신호가 변경에서 최종 값의 100%에 도달하는 데 걸리는 시간은 필터 주파수에 따라 다릅니다 (예 : 10 Hz 필터는 300ms에 해당).

제품 매개 변수

다음은 Allen Bradley 1746-NT4 Thermocouple/MV 입력 모듈에 대한 것입니다.
