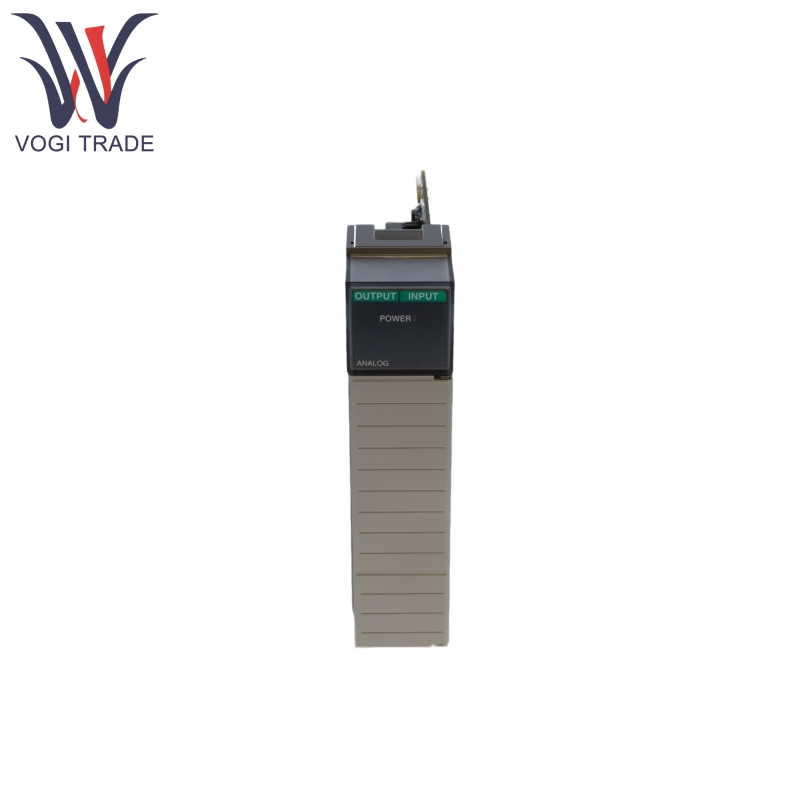

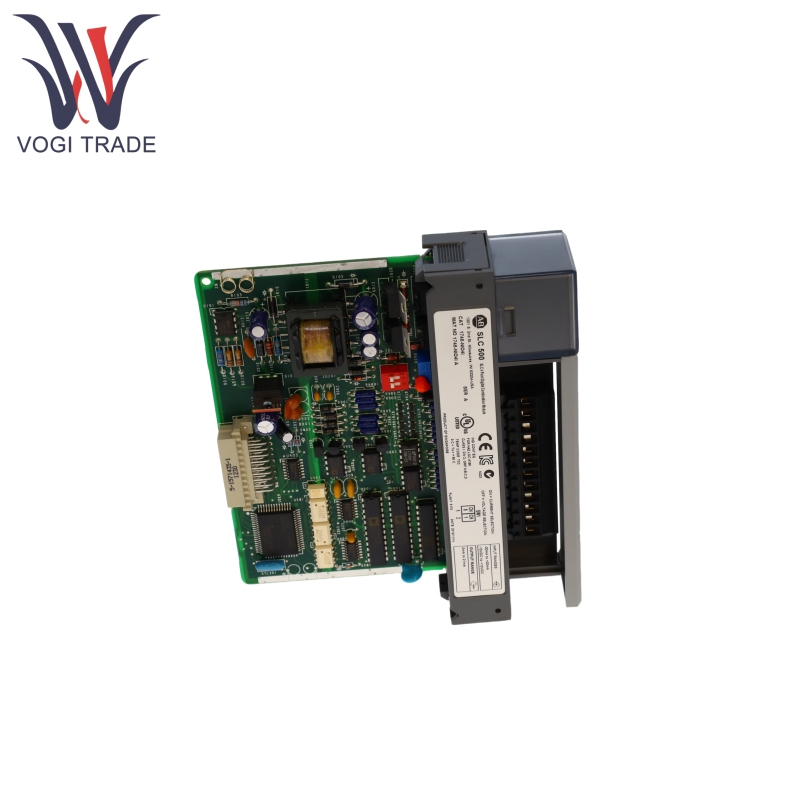

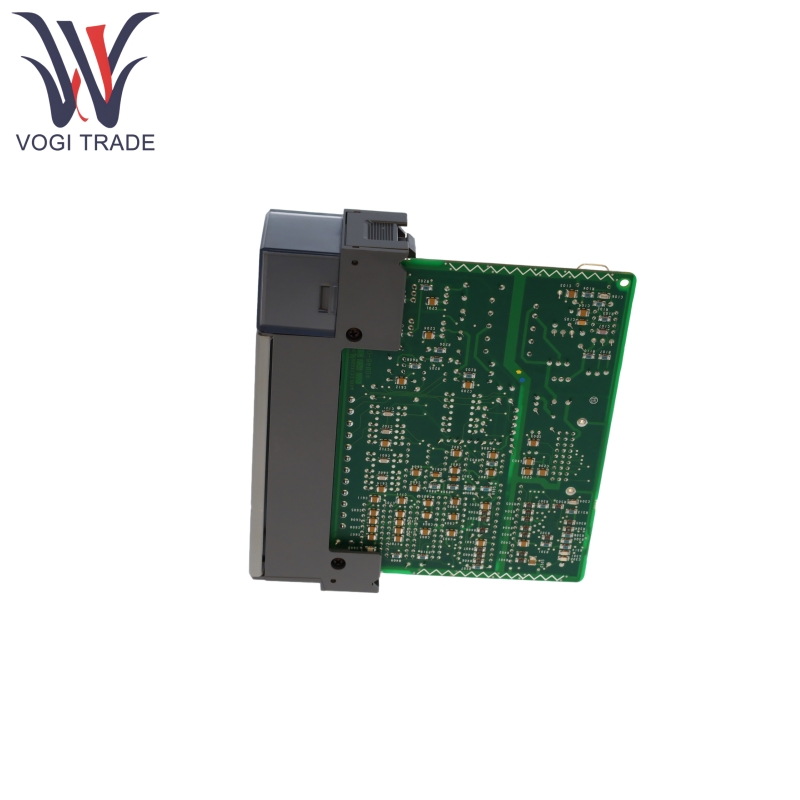

Allen Bradley 1746-Nio4i

제품 기능

Allen Bradley 1746-Nio4i 2 개의 차동 입력 채널이있는 Allen Bradley 1746-Nio4i는 DIP 스위치로 현재 (4-20MA, 0-20MA) 또는 전압 (1-5V, 0-10V) 입력, 비소화로 교정 할 수 있습니다.

Allen Bradley 1746-Nio4i는 0-20ma (정상 범위) 또는 0-21MA (오버랜지)를 수용하는 2 개의 현재 출력 채널을 보유하고 있으며 비 침식되지 않습니다.

Allen Bradley 1746-Nio4i 입력 채널에는 각각 전원 라인에서 50/60Hz 신호 노이즈를 필터링하기 위해 10Hz 컷오프 주파수가있는 6 차 가우스 디지털 필터가 포함됩니다. 60Hz에서 CMRR은 105dB 이상이고 NMRR은 ≥55dB입니다.

입력 신호의 갑작스런 변화 후, Allen Bradley 1746-Nio4i는 60ms 이내에 안정적인 값의 95%에 도달합니다. 출력 신호 응답이 더 빠릅니다 (2.5ms에서 95%에 도달).

Allen Bradley 1746-Nio4i는 데이터 업데이트주기가 512µs (모든 채널이 병렬로 처리 됨)와 함께 SLC 500 프로세서와 실시간 통신을 지원합니다. 범위 스케일링 및 과도한 제한 감지와 같은 함수를 프로그래밍 할 수 있습니다.

제품 작동 원리

Allen Bradley 1746-Nio4i 신호 흐름

입력 : 센서 신호 (예 : 4-20 MA 전류)는 터미널을 통해 채널에 연결됩니다. 신호 유형 (전류/전압)은 DIP 스위치를 통해 구성된 다음 필터링되고 A/D 변환을 통해 16 비트 정수로 변환됩니다. 결과는 프로세서의 입력 이미지 테이블에 저장됩니다 (주소, i : e.0, 여기서 e는 슬롯 번호).

출력 : 프로세서는 출력 매핑 테이블 (예 : O : E.0)을 통해 16 비트 정수를 보내며 D/A 변환을 통해 액추에이터 (예 : 밸브)를 통해 전류 신호로 변환됩니다.

Allen Bradley 1746-Nio4i 구성 노트

DIP 스위치 설정 : 스위치 1 제어 입력 채널 0, 스위치 2 제어 입력 채널 1 (ON = 현재, OFF = 전압).

모듈 ID 코드 : 구성 중에 3201을 입력하여 모듈 유형을 식별하십시오.

배선 : 방패가 한쪽 끝에 접지 된 차폐 케이블 (섀시에 연결, 부하에 연결된 출력)을 사용하고 고전압 케이블과 평행하게 작동하지 않습니다.

제품 매개 변수

다음과 같은 세부 사항은 Allen Bradley 1746-Nio4i 아날로그 조합 모듈에 대한 것입니다.
