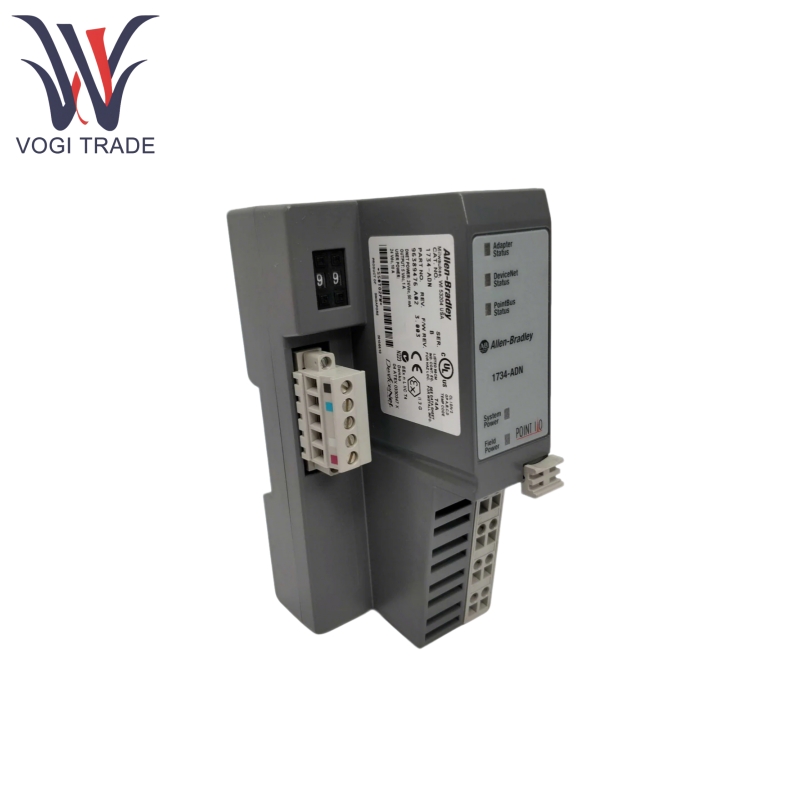

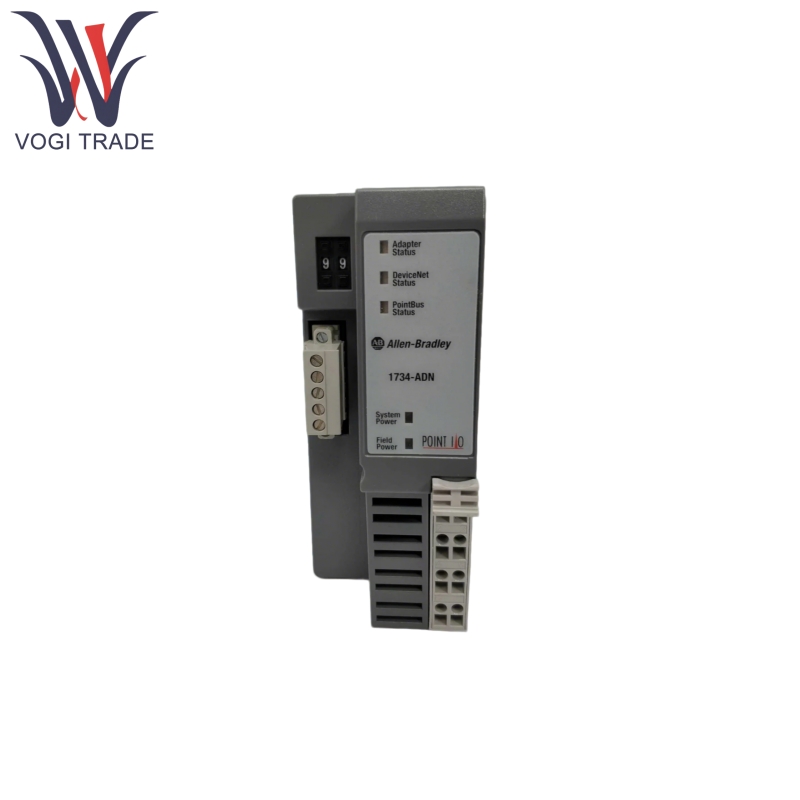

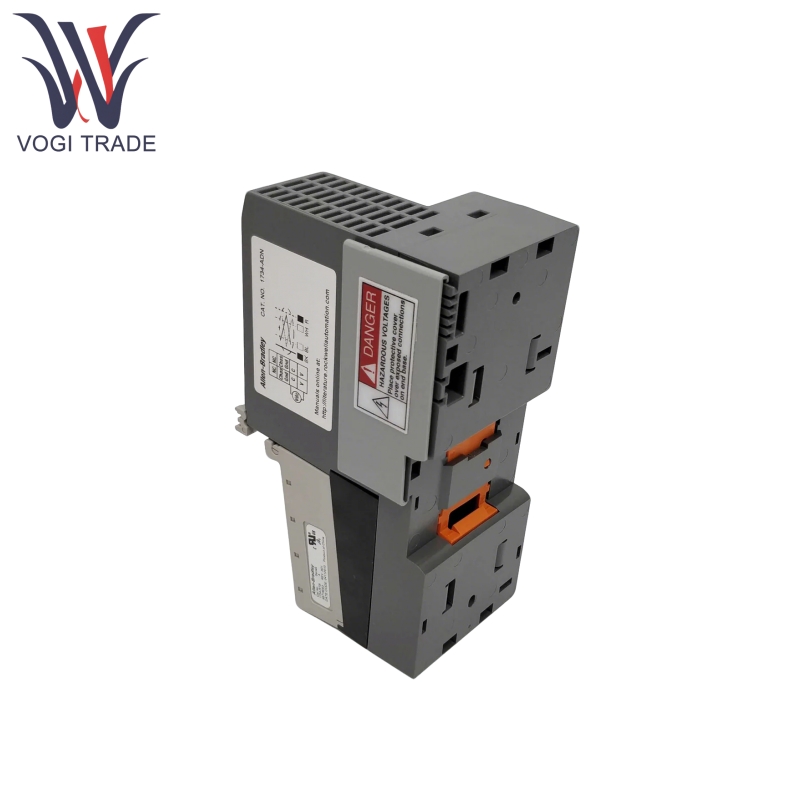

Allen Bradley 1734-Adn

제품 기능

Allen Bradley 1734-Adn은 Devicenet Master Network에서 슬레이브 장치로 기능하며 투표, 스트로브, 상태 변경 및 주기적 모드를 통해 마스터 장치와의 커뮤니케이션을 지원합니다.

Allen Bradley 1734-Adn은 PointBus 백플레인에서 마스터 장치로 작동하며 데이터 수집 및 명령 발행을 담당하는 최대 63 점 I/O 모듈 (ADR 기능이 활성화 된 경우 최대 62 개)을 관리합니다.

Allen Bradley 1734-Adn은 EDS 매개 변수의 수동 구성이 필요하지 않으며, 백플레인 모듈을 자동으로 감지하고, 주소를 지정하고, 스캔 목록을 생성하며, I/O 데이터 (지원 바이트, 단어, 이중 단어 또는 고정 자료 매핑)를 활성화합니다.

Allen Bradley 1734-Adn은 Devicenet 소프트웨어의 RSNetWorx를 통해이를 활성화 한 후 백플레인 I/O 모듈에 주소를 순차적으로 할당 할 수 있습니다 (어댑터에 가장 가까운 모듈에서 시작).

Allen Bradley 1734-Adn은 교체 모듈의 자동 구성을 지원하고 (교체 모듈이 원래 모듈의 전자 키와 일치하는 경우) 원본 모듈의 구성 매개 변수를 자동으로 다운로드합니다.

Allen Bradley 1734-Adn은 125K, 250K 및 500K 보드 속도와 호환되는 Devicenet Network AutoBaud (자동 보드 속도 감지)를 지원하며 PointBus 백플레인의 기본 보드 속도는 1MBAud입니다.

Allen Bradley 1734-Adn은 내부 메모리 버퍼를 통해 데이터 캐싱 및 전달을 달성하여 입력 데이터 (3 버퍼) 및 출력 데이터 (1 버퍼)의 독립적 맵핑을 지원할 수 있습니다.

전원이 공급되면 Allen Bradley 1734-Adn은 하드웨어 기능을 보장하기 위해 내부 메모리, 상태 표시기를 자동으로 감지합니다.

Allen Bradley 1734-Adn은 결함 노드 테이블, 유휴 노드 테이블 및 노드 상태 테이블을 유지하고 모듈 결함 원인은 RSNetworx 소프트웨어를 통해 볼 수 있습니다.

Allen Bradley 1734-Adn은 기능적 업데이트를 유지하기 위해 ControlFlash 도구를 통해 부팅 및 응용 프로그램 코드 업그레이드를 지원합니다.

제품 작동 원리

Devicenet 마스터 장치는 내부 출력 버퍼에 저장된 I/O 메시지를 통해 출력 데이터를 1734-ADN으로 보냅니다.

PointBus 마스터 장치 역할을하는 1734-ADN은 출력 데이터를 해당 I/O 모듈로 전달합니다.

I/O 모듈은 수집 된 입력 데이터를 1734-ADN으로 보내며 내부 입력 버퍼에 저장됩니다.

1734-ADN은 Devicenet 네트워크를 통해 입력 데이터를 마스터 장치로 공급하여 데이터 루프를 완료합니다.

기본 구성 시나리오에 적합한 자동 시작 모드를 사용하여 스캔 목록 및 데이터 매핑을 빠르게 생성 할 수 있습니다.

Devicenet 소프트웨어 용 RSNetWorx를 사용하여 Baud Rate, 주소, 스캔 목록 및 전자 키와 같은 매개 변수의 오프라인 또는 온라인 구성을 지원하며 사용자 정의 데이터 매핑 규칙을 지원합니다.

제품 매개 변수

다음과 같은 세부 사항은 Allen Bradley 1734-Adn 어댑터에 대한 것입니다.
