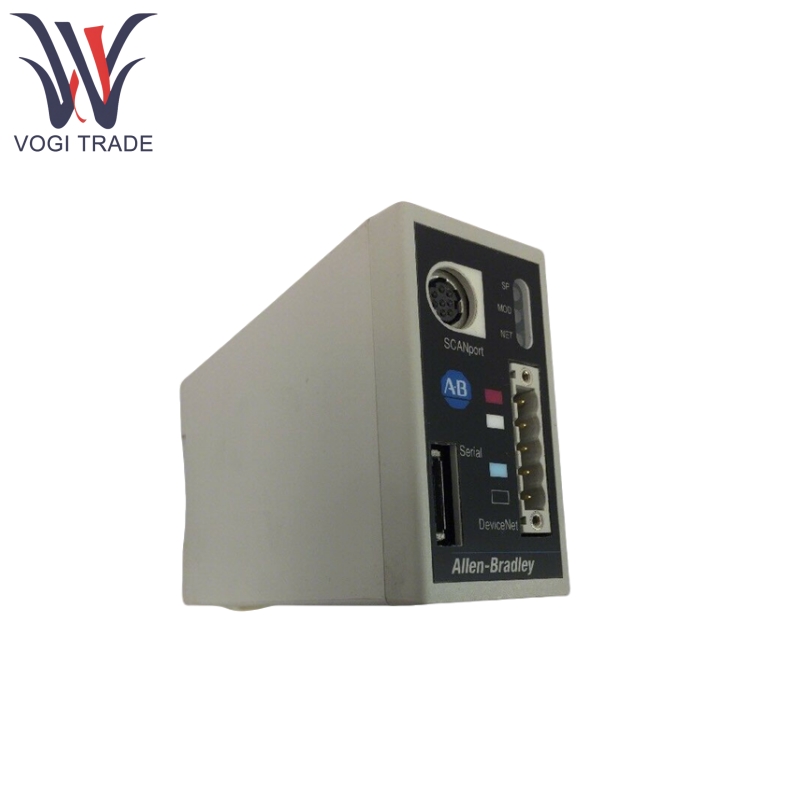

Allen Bradley 1203-Gu6

제품 기능

Allen Bradley 1203-GU6은 직렬 포트를 통한 플래시 펌웨어 업그레이드를 지원하여 현장 업데이트를 용이하게합니다.

Allen Bradley 1203-GU6은 CO (상태 변경)를 지원하여 데이터가 변경 될 때만보고하여 네트워크 트래픽을 줄입니다.

Allen Bradley 1203-Gu6는 주기적으로 지정된 간격으로 데이터를보고하는 순환 작업을 지원합니다.

Allen Bradley 1203-Gu6는 드라이브에서 I/O 데이터 (논리 지침, 참조 값, 상태 등)를 1203-GU6 또는 1336-GM6을 통해 연결된 다른 드라이브간에 방송되거나 수신 할 수 있습니다.

Allen Bradley 1203-Gu6는 Devicenet 소프트웨어 또는 Windows 터미널 에뮬레이션 프로그램 (예 : Hyperterminal)을 사용하여 RSNETWORX를 사용하여 구성 할 수 있습니다.

Allen Bradley 1203-GU6은 오류 노드 복구를 지원하므로 장치가 네트워크 내에서 실패하더라도 노드 주소와 같은 매개 변수를 수정할 수 있습니다 (지원 소프트웨어가 필요함).

Allen Bradley 1203-GU6은 사용자가 구성 가능한 결함 응답을 지원하므로 커뮤니케이션 오류의 경우 사용자 정의 작업을 정의 할 수 있습니다.

Allen Bradley 1203-GU6에는 네트워크, 모듈 및 스캔 포트 제품의 건강 상태를 진단하기위한 3 색 LED (Devicenet Status, Module Status, Scanport Status)가 장착되어 있습니다.

Allen Bradley 1203-GU6에는 전면에 미니어처 RS-232 포트가 있으며 매개 변수 편집, 펌웨어 업그레이드 등 1203-SFC 케이블을 통해 PC에 연결할 수 있습니다 (1336-GM6에는이 포트가 없습니다).

Allen Bradley 1203-Gu6는 주로 연결된 스캔 포트 제품으로부터 작동 전력을 얻습니다.

제품 작동 원리

Allen Bradley 1203-Gu6는 Devicenet으로부터 제어 명령을 받고 스캔 포트 프로토콜 메시지로 변환하여 연결된 스캔 포트 제품으로 보낼 수 있습니다.

Scanport 제품으로부터 상태 정보를 수신하고 Devicenet 프로토콜 메시지로 변환하여 Devicenet 네트워크의 컨트롤러로 다시 보낼 수 있습니다.

매개 변수 구성을 통해 통신 규칙을 사용자 정의하고 마스터 슬레이브 통신 (스캐너와의 상호 작용) 및 피어 투 피어 통신 (다른 어댑터와 상호 작용)을 지원할 수 있습니다.

제품 매개 변수

다음은 Allen Bradley 1203-GU6 Communications 모듈에 대한 것입니다.
