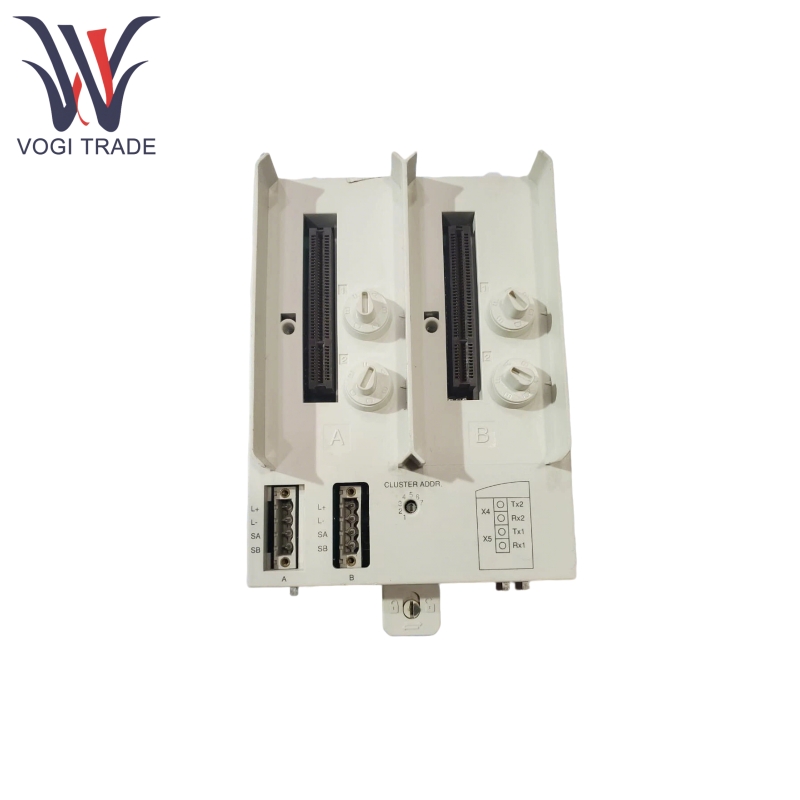

ABB TU848 3BSE042558R1

제품 기능

ABB TU848 3BSE042558R1은 이중 전원 공급 장치 입력을 지원하여 장치의 안정적이고 중복 전원 공급 장치를 보장합니다.

ABB TU848 3BSE042558R1에는 클러스터 주소 설정을위한 로터리 스위치가 1에서 7까지 장착되어 있습니다.

ABB TU848 3BSE042558R1에는 올바른 모듈 유형과 일치하도록 MTU를 구성하기위한 두 가지 기계 키가 있으며 각 키는 6 개의 위치를 가지며 총 36 개의 서로 다른 구성을 제공합니다. 드라이버를 사용하여 구성을 변경하여 잘못된 모듈 유형의 삽입을 방지 할 수 있습니다.

ABB TU848 3BSE042558R1에는 시스템 신뢰성을 향상시키기위한 중복 모듈 부스가 있습니다.

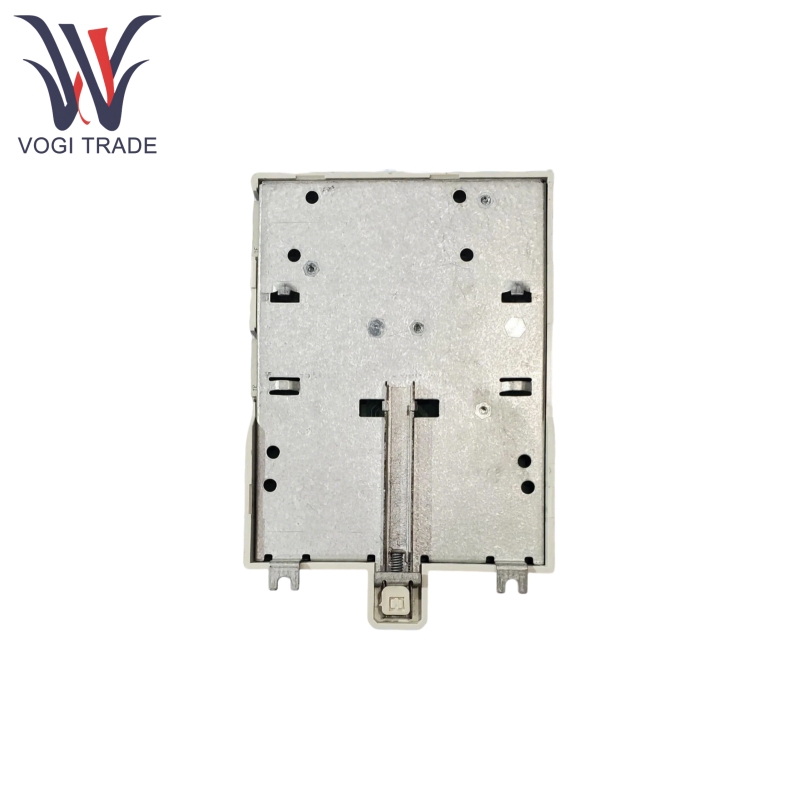

ABB TU848 3BSE042558R1에는 잠금 및 접지를위한 DIN 레일 잠금 장치가 포함되어 있으며, 수직 또는 수평으로 장착 할 수있는 DIN 레일 설치를 지원합니다.

원리를 사용한 제품

TU848 3BSE042558R1 수동 장치로서, 이중 전력 연결을 통해 TB840/TB840A 모뎀에 전원을 공급하고, 이중 전기 모듈 부스는 데이터 전송을위한 중복 백업을 제공합니다.

로터리 스위치는 클러스터 주소를 설정하는 데 사용되어 클러스터 내의 장치의 적절한 식별 및 통신을 보장합니다.

기계 키의 다른 구성은 다양한 유형의 모듈을 수용하여 잘못된 설치를 방지 할 수 있습니다.

TU848 3BSE042558R1 연결 TB840/TB840A를 신호 전송 및 분리를위한 외부 전원 공급 장치와 함께 중복 I/O에 연결했습니다. 또한 DIN 레일에 잠금 메커니즘이있어 장비 신뢰성과 안전을 보장하여 강력하게 수정하고 접지 할 수 있습니다.

제품 매개 변수

다음 세부 사항은 ABB TU848 3BSE042558R1 모듈 종료 장치에 대한 것입니다.

통신 프로토콜 : ModuleBus

중복 기능 : 라인 중복성 및 모듈 중복성을 지원합니다

핫 스왑 : 지원되지 않습니다

유형 : 중복 TB840/TB840A, 중복 I/O, 이중 전력

전력 입력 : 24 v D.C (19.2-30 V)

ModuleBus 전류 분포 : 최대 5 V 1.5 A, 24 V 1.5 a

허용 가능한 와이어 크기 :

고체 : 0.2-2.5 mm²

좌초 : 0.2-2.5 mm², 24-12 awg

권장 토크 : 0.5 nm

정격 절연 전압 : 50 v

유전체 시험 전압 : 500 V A.C.

전력 소실 : 2.5 W.

작동 온도 : 0 ~ +55 ° C (+32 ~ +131 ° F), 승인은 +5 ~ +55 ° C에 대해 발행됩니다.

저장 온도 : -40 ~ +70 ° C (-40 ~ +158 ° F)

상대 습도 : 5 ~ 95 %, 비 응축

최대 주변 온도 : 55 ° C (131 ° F), 수직 장착 40 ° C (104 ° F)
