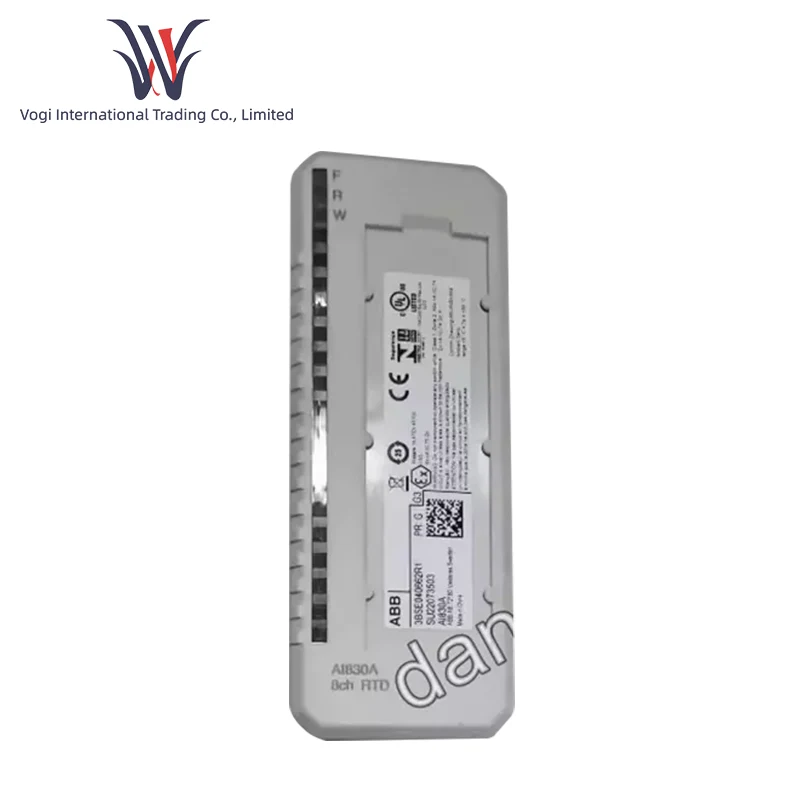

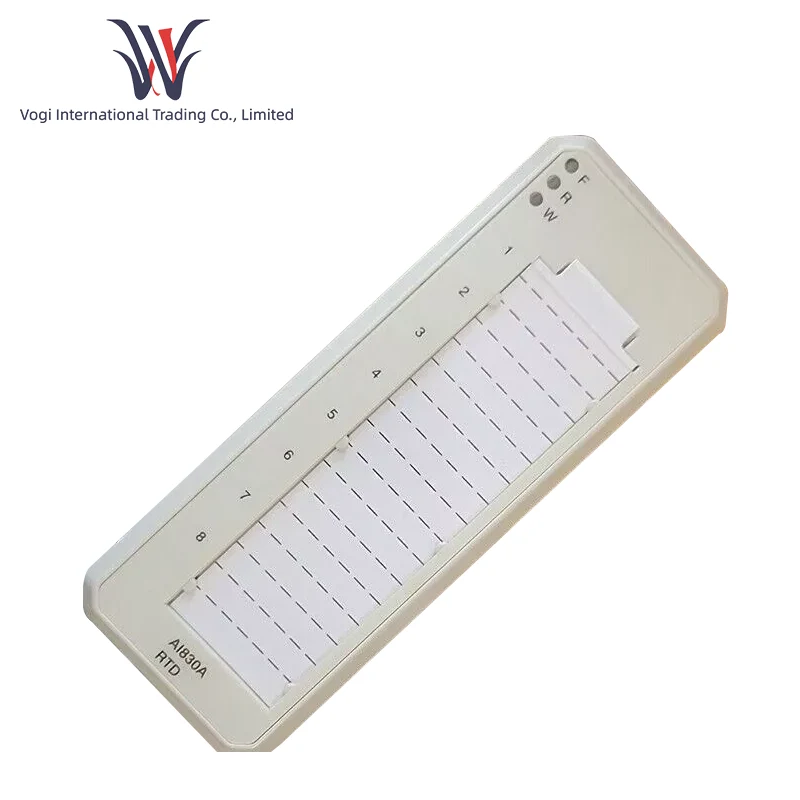

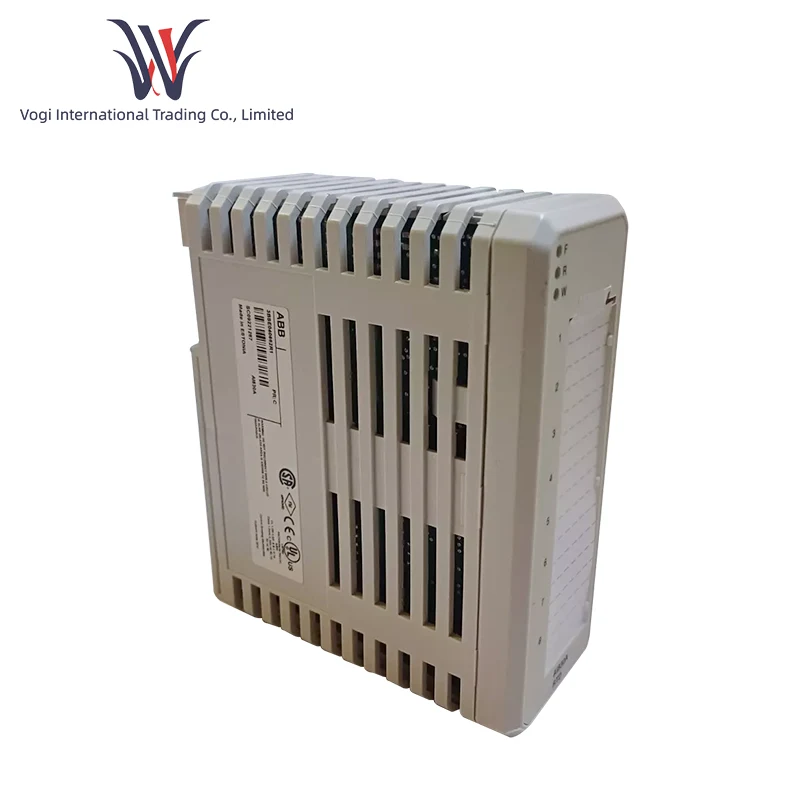

ABB AI830A

기술 매개 변수

채널 구성 : 8 독립적 인 RTD 입력 채널, 지원 3 와이어 연결 지원

신호 호환성 : 지원 PT100, CU10, NI100, NI120 및 저항 센서 지원

해상도 및 정확도 : 14 비트 해상도, 온도 선형화 출력을 제공합니다

항 회의 설계 : 내장 조정 노치 필터, 50Hz/60Hz 전력 주파수 간섭을 억제

입력 임피던스 : 3.5 kΩ

분리 전압 : 그룹과 접지 간의 분리

전력 소비 : 일반적인 값 2.2W

작동 온도 : -25 ° C ~ +70 ° C (저장 온도 -40 ° C ~ +70 ° C)

보호 수준 : IP65

습도 범위 : 5-95%

기능적 특징

1. 고정밀 다중 채널 획득 : ABB AI830A 모듈은 8 개의 독립적 인 채널을 통해 RTD 신호를 동기 획득, 실시간 선형화 처리와 결합하여 온도 모니터링 오류가 ± 0.1 °를 보장하여 산업 시나리오를 요구하는 정확도 요구 사항을 충족시킵니다.

2. 동적 간섭 방지 기능 : 내장 프로그램 가능 전력 주파수 필터 (50Hz/60Hz Notch)는 전자기 간섭을 효과적으로 억제합니다. IP65 보호 하우징 설계를 통해 ABB AI830A는 먼지가 많거나 습하거나 부식성 환경 (예 : 화학 워크샵)에서 안정적으로 작동 할 수 있습니다.

3. 지능형 진단 및 안전 보호 : 통합 된 개방 회로/단락 모니터링 및 입력 접지 탐지 기능, 센서 상태의 실시간 진단; 모듈 식 디자인은 핫 스왑 유지 보수를 지원하므로 시스템 다운 타임의 위험이 크게 줄어 듭니다.

4. 유연한 구성 및 산업 호환성 : 각 채널은 센서 유형 (PT100/NI120 등)으로 독립적으로 구성 할 수 있으며 직접 출력 ℃/℉ 단위 값; ABB Advant OCS, 800XA 등과 같은 주류 제어 시스템과 완벽하게 호환되며 통합 복잡성을 단순화

일반적인 시나리오

화학 반응기 온도의 실시간 모니터링 (예 : PT100 모니터링 ± 1 ℃ 변동)

발전기 와인딩 온도 획득 (항 전자기 간섭 디자인은 신뢰할 수있는 데이터를 보장합니다)

제약 멸균 프로세스 준수 기록 (IP65 보호 지역 환경에 적응)
