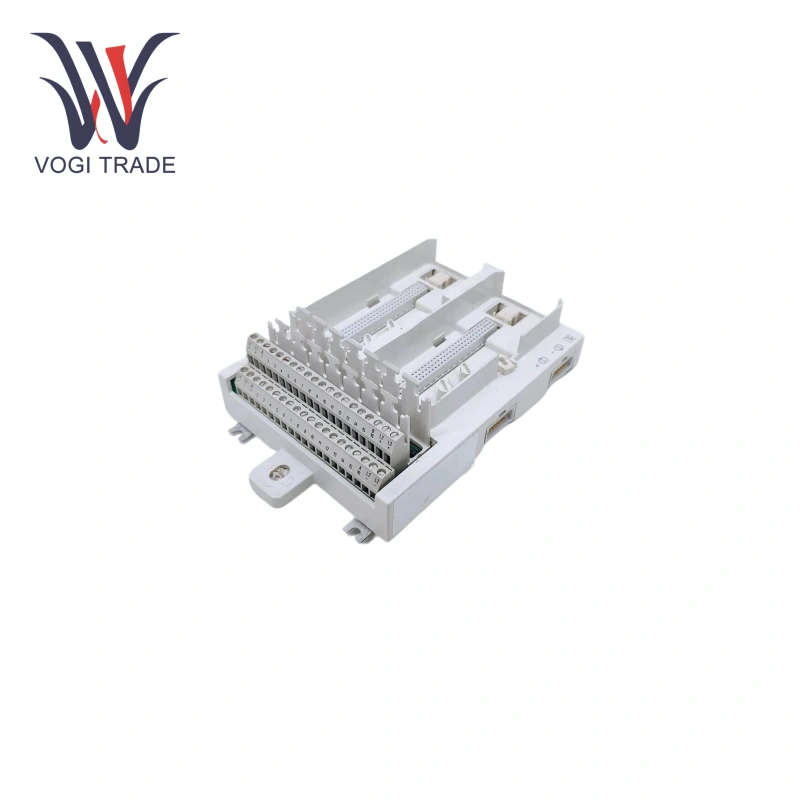

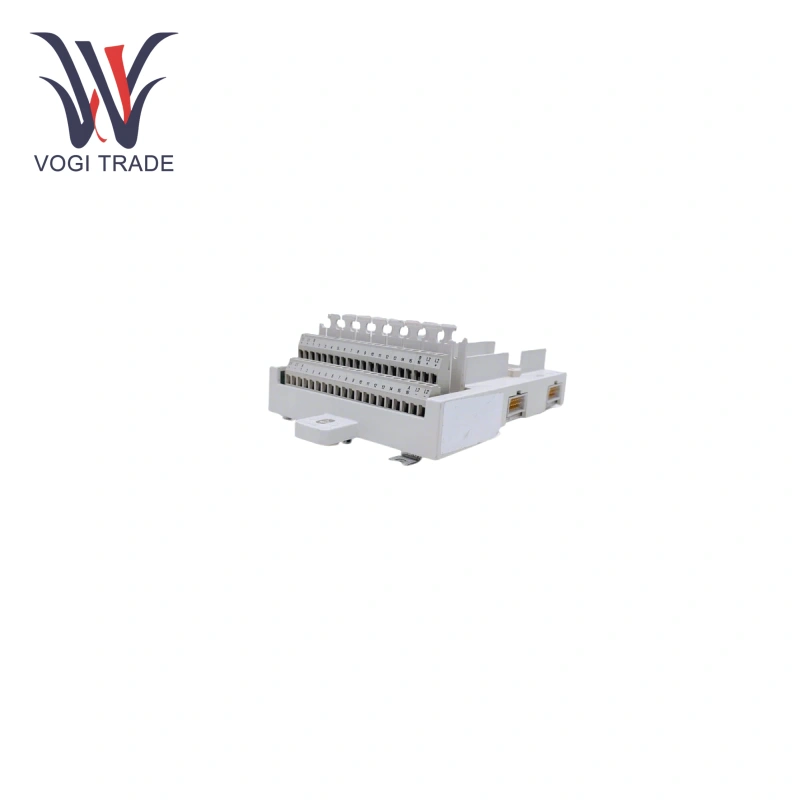

ABB TU844 3BSE021445R1

ABB TU844 3BSE021445R1

기본 정보

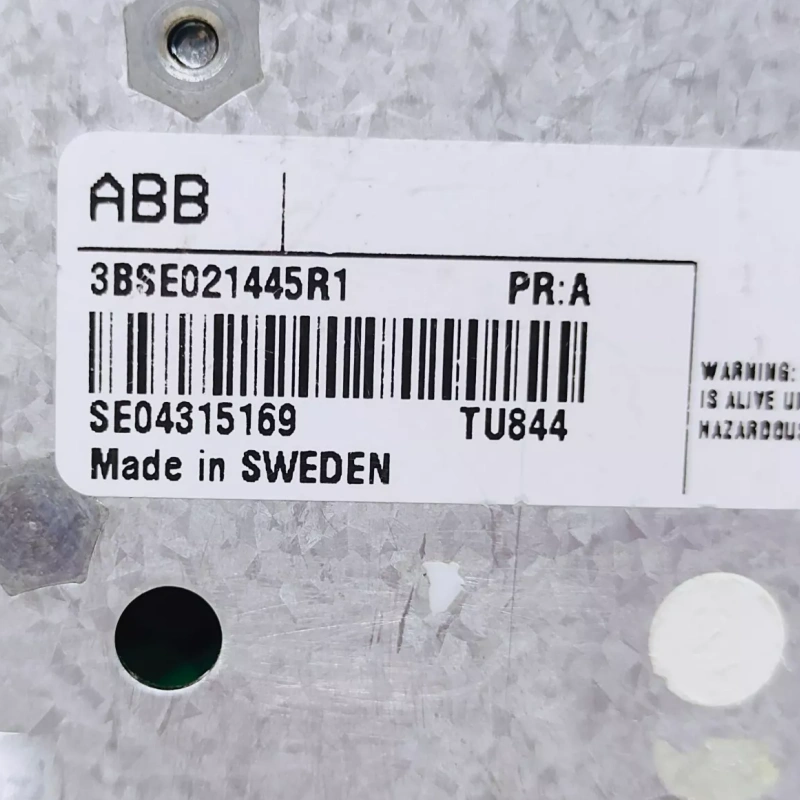

제품 번호 : 3BSE021445R1

유형 : 중복

연결 : 터미널 블록

채널 수 : 8

전압 : 50V

장착 : 수평

장착 세부 사항 : 55 ± 131 ° F

적용 가능한 I/O 장치 : AI845, AI880, AI880A 및 DP840

채널 당 I/OS 수 : 최대 40 I/O 채널

프로세스 연결 : 4 개의 프로세스 전원 공급 장치, 20 0V 프로세스 전원 공급 장치

I/O 유형 : 중복

자세한 설명

TU844 MTU는 최대 8 개의 I/O 채널과 2+2 프로세스 전압 연결을 가질 수 있습니다. 각 채널에는 두 개의 I/O 연결과 하나의 ZP 연결이 있습니다. 입력 신호는 개별 션트 스틱 인 TY801을 통해 연결됩니다. 션트 스틱은 전압과 전류 입력 중에서 선택하는 데 사용됩니다. 최대 정격 전압은 50V이고 최대 정격 전류는 채널 당 2 A입니다.

MTU는 각각의 I/O 모듈에 1 개 및 다음 MTU에 두 개의 모듈 부스를 배포합니다. 또한 나가는 위치 신호를 다음 MTU로 이동시켜 I/O 모듈에 올바른 주소를 생성합니다.

MTU는 표준 DIN 레일에 장착 할 수 있습니다. MTU를 DIN 레일에 잠그는 기계식 래치가 있습니다. 각 I/O 모듈에 대해 2 개의 기계 키가 다른 유형의 I/O 모듈에 대한 MTU를 구성하는 데 사용됩니다. 이것은 기계적 구성 일 뿐이며 MTU 또는 I/O 모듈의 기능에 영향을 미치지 않습니다. 각 키에는 6 개의 위치가있어 총 36 개의 다른 구성을 제공합니다.

Features와 혜택그것은

2 와이어 연결 및 필드 전력 분포를 사용하여 I/O 모듈의 완전한 설치.

최대 8 개의 필드 신호 및 프로세스 전원 연결 채널.

두 개의 모듈 부스와 I/O 모듈에 연결됩니다.

기계식 키잉은 잘못된 I/O 모듈의 삽입을 방지합니다.

접지를 위해 DIN 레일에 래칭 장치. DIN 레일 장착.
