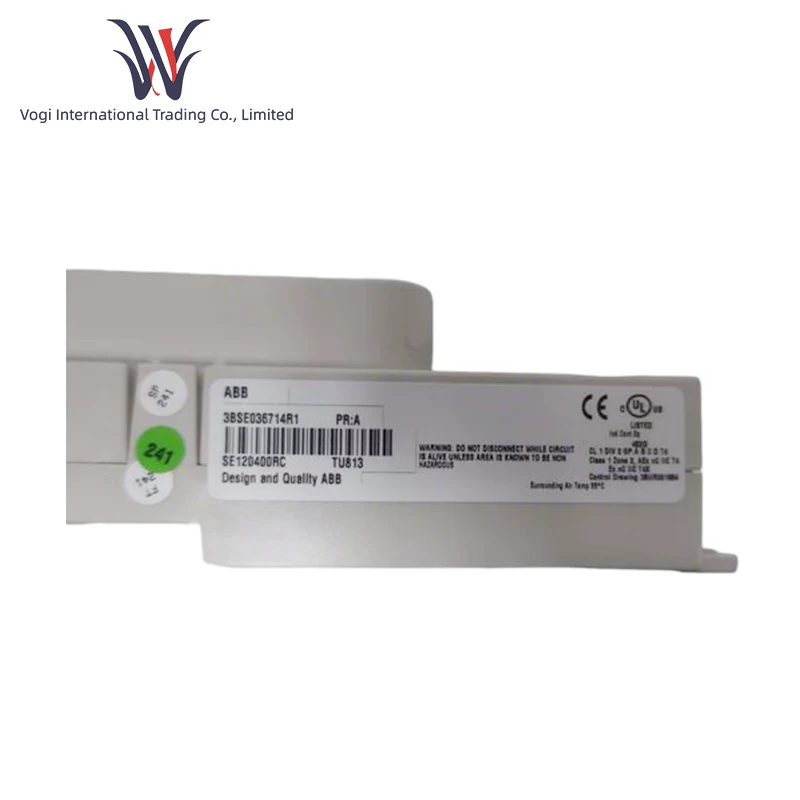

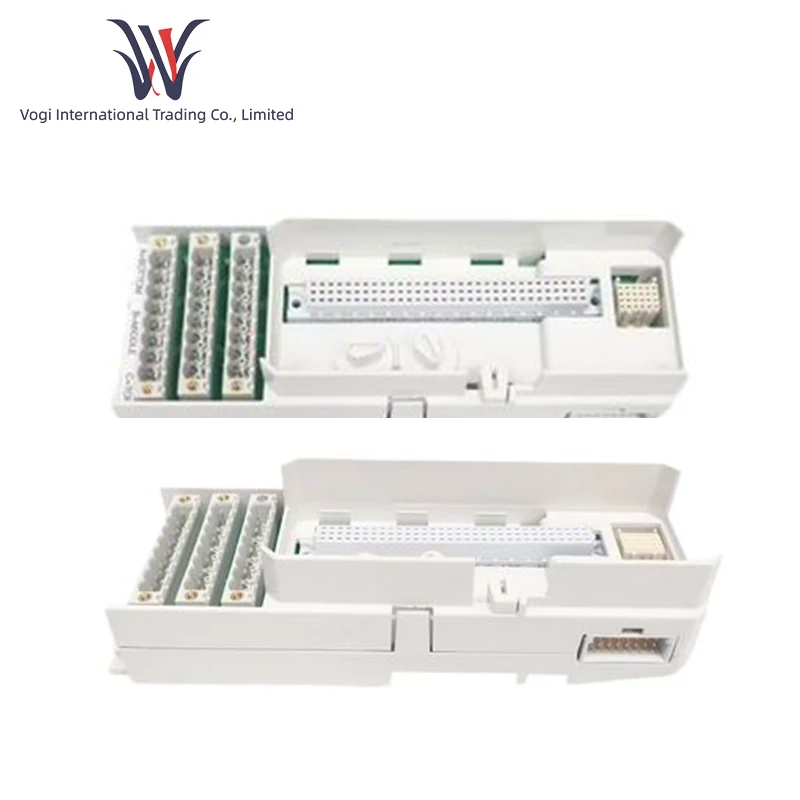

ABB TU813

세부

제품개요

 ABB TU813은 주로 산업 자동화 제어, 전력 시스템 모니터링 및 기타 응용 분야에 사용되는 다기능 장치입니다. 그 설계는 주로 관련 물리적 수량 및 프로세스의 정확한 모니터링 및 제어를 촉진하고 보장하는 것입니다.

기능 소개

데이터 수집 기능: 신호 데이터 수집 과정에서 균일한 고해상도로 많은 수의 신호를 수집할 수 있습니다. 신호 데이터 수집의 예로는 온도 신호 수집이 있습니다. 온도 센서에서 출력되는 약한 신호는 증폭 및 정제된 후 디지털 도메인에 매핑됩니다. 획득률은 ±0.1%에 도달할 수 있지만 이는 제품 모델 구성에 따라 약간씩 다를 수 있습니다. 이는 온도 값의 정확한 획득 및 정량화를 가능하게 하며, 이는 화학 반응이나 식품 가공의 온도 조절과 같이 엄격한 디지털 온도 제어에 의존하는 산업에서 매우 중요합니다. 압력 및 흐름과 같은 다른 물리량의 획득도 비슷한 수준의 정확도를 갖습니다. 동시에 데이터 수집에는 실제로 다양한 유형의 물리량 신호가 포함될 수 있으므로 매개변수의 다변수 모니터링이 동시에 수행될 수 있습니다.

데이터 처리 능력: 획득된 데이터를 실시간 처리합니다. 이를 통해 수집된 데이터에서 노이즈 결함을 필터링할 수 있습니다. 예를 들어, 산업 현장에서는 다양한 전기 구동 장치의 시동으로 인해 대량의 전자기 간섭이 발생하여 센서의 출력 신호에 나타날 수 있습니다. TU813은 이를 제거하기 위해 평균 필터링 및 중앙값 필터링과 같은 디지털 필터링 알고리즘을 보다 성공적으로 사용하여 보다 정확하고 신뢰할 수 있는 데이터 세트를 얻어야 합니다.

데이터 변환 및 계산: 예를 들어, 수집된 전류 신호는 센서의 범위와 변환 공식을 통해 해당 물리량으로 변환될 수 있습니다. 또한, 수집된 데이터는 사용자가 정의한 계산 규칙에 따라 여러 번 계산될 수 있습니다. 예를 들어, 열효율을 계산하려면 온도, 흐름 등의 매개변수 조합을 사용하여 복잡한 계산을 해야 합니다. TU813은 이러한 계산을 내부적으로 수행하고 결과를 출력할 수 있습니다.

제어 능력: TU813은 강력한 제어 활성화 기능을 가지고 있습니다. 디지털 출력 인터페이스를 통해 간단한 논리 제어를 수행할 수 있습니다. 예를 들어, 높은 온도 제한을 설정합니다. 온도가 이 한계를 초과하면 디지털 신호가 출력되어 냉각 장치의 릴레이를 구동하여 냉각 장치를 냉각할 수 있습니다. 아날로그 제어는 미리 결정된 제어 전략에 따라 정밀한 아날로그 신호를 출력할 수 있습니다. 예를 들어, 자동 유량 제어 시스템에서는 유량 설정값과 전류 유량 간의 편차를 제어할 수 있습니다.

통신능력: 앞서 언급했듯이 RS-485 통신 인터페이스에는 Modbus RTU 프로토콜을 포함하여 다양한 프로토콜이 있습니다. 이를 통해 호스트 소프트웨어 또는 Modbus RTU 통신을 사용할 수 있는 기타 장치와 쉽게 통신할 수 있습니다. 더 넓은 산업 자동화 시스템에서 호스트 컴퓨터는 통신 네트워크를 통해 각 TU813 구성 요소로 폴링을 확장하여 처리된 데이터를 얻고 마찬가지로 호스트 컴퓨터가 제어하는 ​​매개변수를 기반으로 제어 명령을 내릴 수 있습니다. 이를 통해 원격 모니터링 및 제어 시스템이 가능해지고 운영자가 중앙 제어실에서 전체 산업 프로세스를 추가로 관리할 수 있습니다.

설치

설치하기 전에 설치 환경이 장비의 요구 사항을 충족하는지 확인하십시오. 고온, 다습, 부식성 가스 또는 강한 전자파 간섭이 있는 장소에는 설치를 피하십시오. 일반적으로 공기 순환과 통풍이 좋은 캐비닛에 설치하는 것이 좋습니다. 장비는 이 설치 위치에 고정되며 나사 또는 기타 적절한 방법으로 고정할 수 있습니다. 올바른 연결을 보장하기 위해 입력 연결, 인터페이스 유형 및 할당을 이해하려면 물리적 다이어그램과 함께 설명서를 참조하십시오. 예를 들어 RS-485 통신 인터페이스를 연결할 경우 먼저 두 개의 신호선(A, B)이 올바르게 연결되어 있는지 확인하십시오. 그렇지 않으면 통신이 불가능합니다.

구성

전원을 켠 후 일부 구성이 필요하며, 이는 지원 소프트웨어나 호스트 컴퓨터 제어 시스템을 통해 수행될 수 있습니다. 먼저 전송 속도, 데이터 비트, 정지 비트, 검사 비트 등과 같은 통신 매개변수를 설정합니다. Modbus RTU 프로토콜의 일반적인 전송 속도는 9600bps 및 19200bps입니다. 일반 데이터 비트는 8비트이고 정지 비트는 일반적으로 1 또는 2이며 검사 비트는 홀수, 짝수 또는 검사 없음입니다. 성공적인 통신을 위해서는 이러한 매개변수가 통신 시스템의 다른 장치 매개변수와 일치해야 합니다. 다음 단계는 입력 및 출력 매개변수를 설정하는 것입니다. 아날로그 입력 인터페이스의 경우 각 채널에 적합한 센서 유형과 범위를 설정하십시오. 예를 들어 0~100℃ 온도 센서를 사용하는 경우에는 장치 구성에서 온도 센서 유형을 선택하고 범위를 0~100℃로 설정합니다. 출력 인터페이스의 경우 신호 유형-디지털 출력 또는 아날로그 출력-초기화 등을 설정합니다. 예를 들어 디지털 출력 인터페이스의 경우 초기 하이 레벨 또는 로우 레벨을 설정합니다.
