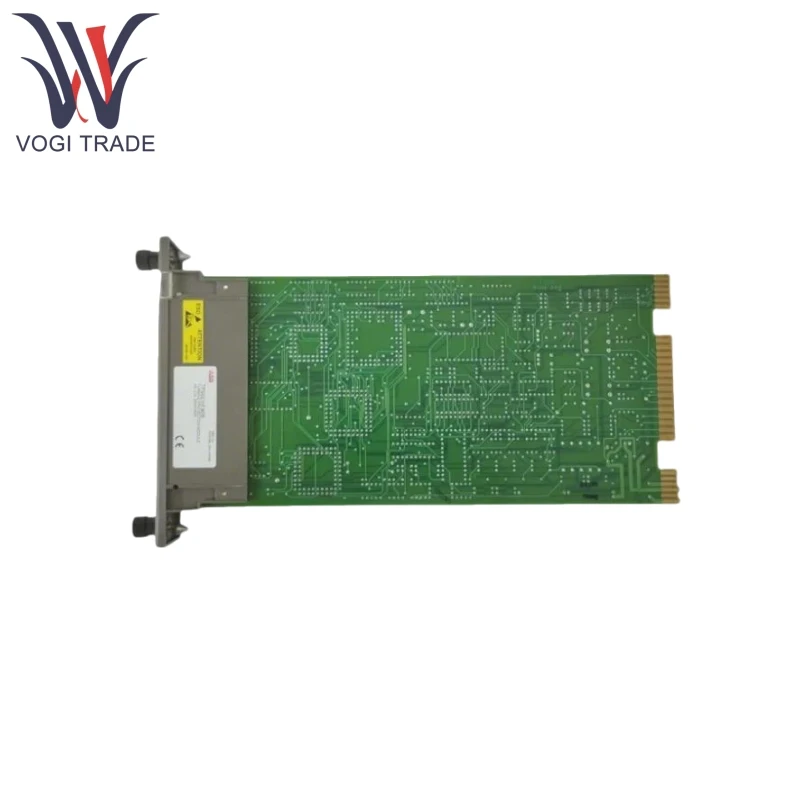

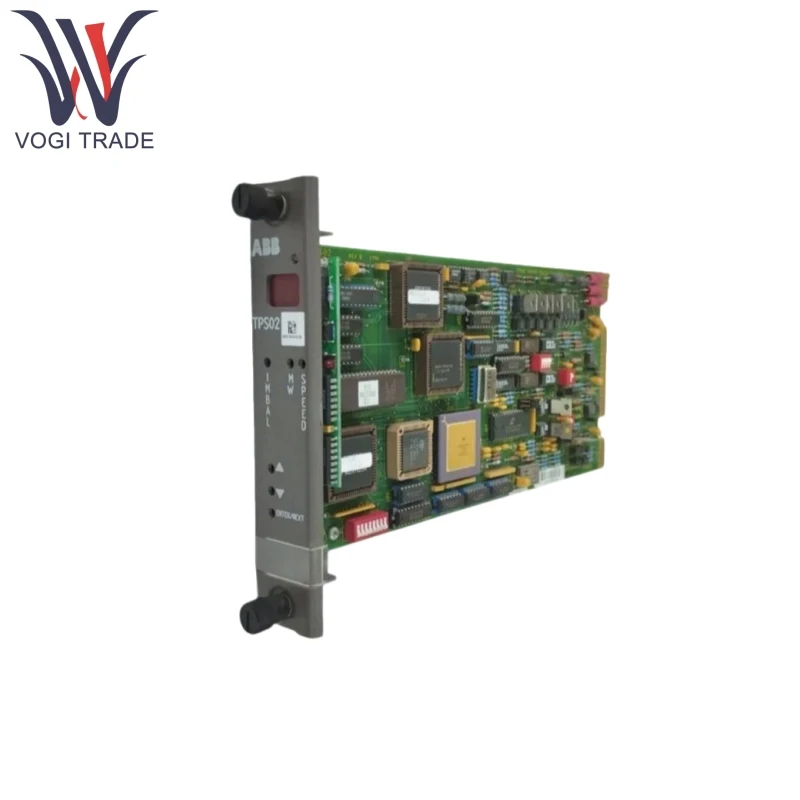

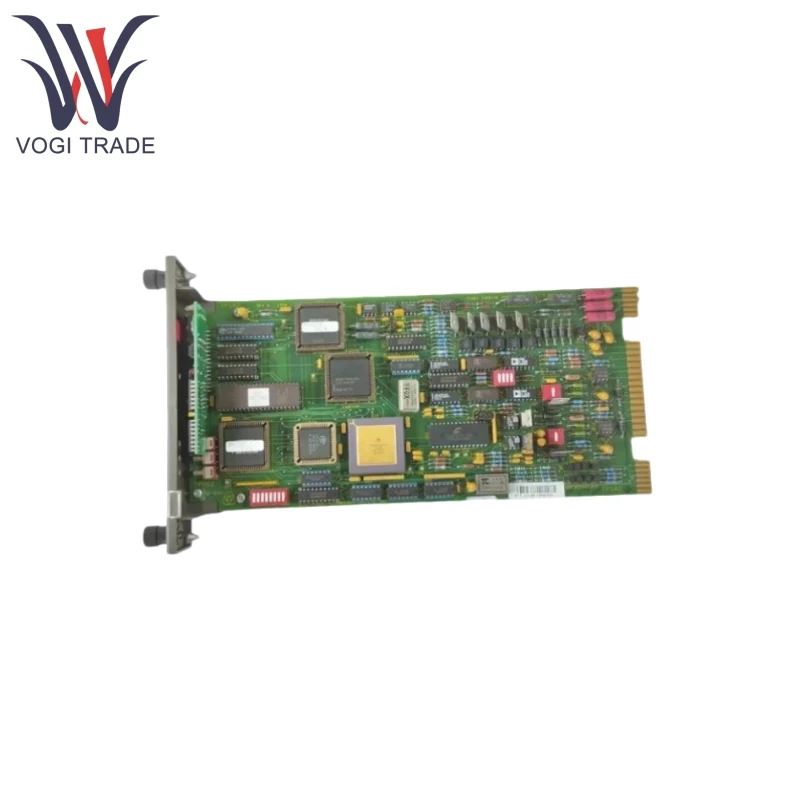

ABB TPS02

제품 기능

ABB TPS02는 속도가 정격 값의 103%를 초과 할 때 고압 조절 밸브를 닫아 속도 증가를 제한하는 과도한 보호 기능을 갖습니다.

ABB TPS02에는 비상 여행 기능이있어 회전 속도가 정격 값의 110%에 도달하면 모든 밸브 유압 압력을 빠르게 차단하면 저압 및 고압 종료가 발생합니다.

ABB TPS02는 전력 불균형 보호 기능을 가지고 있으며, 전기 부하와 기계적 전력 입력을 비교하여 갑작스런 하중 변화로 인한 과속의 위험을 방지합니다.

ABB TPS02는 단일 포인트 고장을 피하기 위해 3 번의 투표 논리와 결합 된 트리플 중복 입력 신호 처리를 지원합니다.

ABB TPS02에는 내장 된 자체 진단 기능이 있으며 모듈 건강 상태를 지속적으로 모니터링하고 LED 표시등을 통해 이상에 대한 피드백을 제공합니다.

ABB TPS02는 확장 버스를 통해 Infi 90 마스터 제어 모듈과의 통신을 지원하여 속도 및 전력과 같은 중요한 데이터를 전송합니다. MODBUS RTU 프로토콜과 호환되므로 타사 상단 수준 시스템과의 통합을 가능하게합니다.

원리를 사용한 제품

ABB TPS02는 3 개의 독립 채널을 통해 속도 센서 신호를 수신하고 마이크로 프로세서를 사용하여 실시간 속도를 계산하며 사전 설정 임계 값과 비교합니다. 동시에, 전력 및 압력과 같은 아날로그 신호는 아날로그-디지털 변환을 통해 디지털 신호로 변환 된 다음 보호 로직 장치를 입력합니다.

과도한 또는 전력 불균형이 감지되면 ABB TPS02는 3 번의 논리 회로를 통해 트립 신호를 생성하여 터미널 장치의 릴레이를 유압 오일 회로를 분리하는 동시에 확장 버스를 통해 알람 메시지를 주 제어 시스템으로 전송할 수 있습니다.

ABB TPS02는 병렬로 작동하는 3 개의 독립적 인 프로세서를 특징으로하며, 출력 일관성을 보장하기 위해 하드웨어 비교기에 의해 검증 된 결과가 있습니다. 채널이 실패하면 시스템이 자동으로 중복 경로로 전환되어 알람을 트리거합니다.

PROODCT 매개 변수

다음 세부 사항은 ABB TPS02 터빈 보호 슬레이브 모듈에 대한 것입니다.

속도 프로브 : 수동 프로브 (50-100Hz의 시작 임계 값) 또는 활성 프로브를 지원하며 최대 0.01%의 해상도를 지원합니다.

아날로그 입력 : 4-20mA 전류 또는 1-5V 전압, 정확도 ± 0.1% fs.

디지털 제어 : 릴레이 또는 솔레노이드 밸브를 구동하는 데 사용되는 건식 접점 출력 (10A/120VAC).

아날로그 출력 : 4-20MA. 실시간 속도 모니터링을 위해 외부 디스플레이 장치에 연결할 수 있습니다.

전원 공급 장치 요구 사항 :

+15V DC (± 5%), 14mA

-15V DC (± 5%), 14mA

+24V DC (± 10%), 150ma

작동 온도 : -40 ~ ~ +85 ℃, 습도 0-95% (비 콜린 싱).
