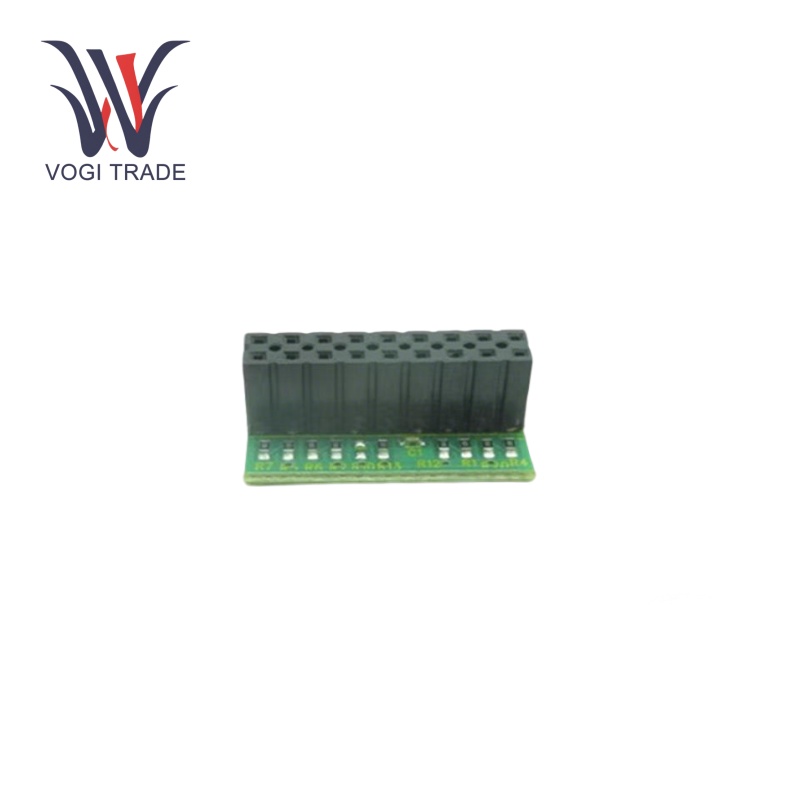

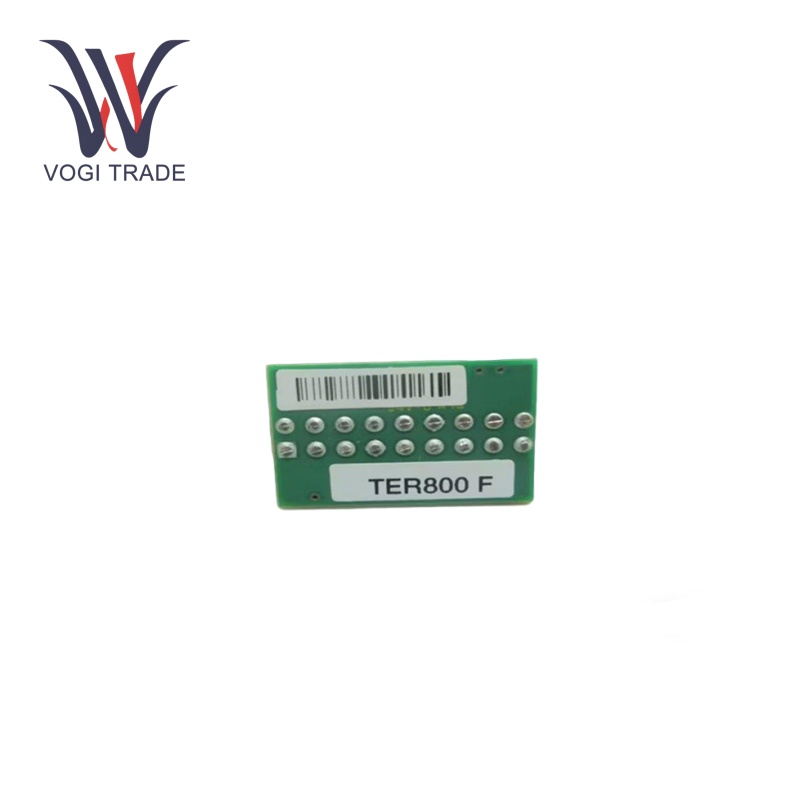

그림 Ter800

작동 매개 변수

버스 호환성 :ABB는 HN800 및 CW800 버스 시스템을 위해 특별히 설계되었으며 신호 반사 및 잠재적 통신 오류를 방지하는 데 필요한 종료를 제공합니다.

설치 요구 사항 :ABB는 최적의 성능을 보장하기 위해 HN800 또는 CW800 버스의 각 끝에 하나의 터미네이터를 설치해야한다고 지정합니다.

신호 처리 특성 :HN800 또는 CW800 버스 시스템과 관련된 신호를 처리하는 데 최적화됩니다.

작동 온도 :-25 ° C ~ +70 ° C

습도 범위 :5% ~ 95% 비 응축

제품 기능

버스 종료 :ABB TER800은 주로 HN800 또는 CW800 버스를 종료하는 데 사용됩니다. 종료 : 버스 기반 통신 네트워크에서는 종료가 중요합니다. TER800의 중요한 기능은 버스 라인 끝에서 전기 신호를 흡수하여 신호 반사를 방지하는 것입니다. 신호가 인근 구조물에서 반사하는 경향은 간섭을 유발할 수있어서 통신 오류를 초래할 수 있습니다. ABB TER800은 이러한 반사를 제거하여 모든 산업 네트워크에서 안정적인 안정적인 통신을 제공합니다.

향상된 신호 무결성 :이것은 또한 수동적으로 종료되어 버스 시스템의 전반적인 신호 무결성을 향상시키는 데 도움이됩니다. 산업 환경에서 공통적 인 전자기 간섭의 여러 공급원이 종종 있습니다. 이 기능은 또한 전체 버스를 따라 이동하는 신호가 원치 않는 소음, 교란 및 전기 활동이없는 전자기 간섭 필터링을 포함합니다. 결과적으로, HN800 또는 CW800 버스에 연결된 프로그래밍 가능한 로직 컨트롤러, 센서 및 액추에이터와 같은 장치간에 전송 된 데이터가 정확해진다.

높은 신뢰성 설계 :미션 크리티컬 산업 응용 분야에서 고용성을위한 내장.

모듈 식 디자인 :전류 제어 시스템에 원활한 통합을 용이하게합니다.

진단 기능 :진단 기능 진단은 테스트 결함을 특징으로합니다.

설치

버스 끝 식별 :시스템 아키텍처 내에서 HN800 또는 CW800 버스의 물리적 엔드 포인트를 결정하십시오.

터미네이터를 장착하기위한 두 단계가 있습니다.1 단계 : 버스 종말점이 어디에 있는지 식별하십시오. 2 단계 : 각각의 각 버스 엔드 포인트에 ABB TER800 터미네이터를 설치하십시오.

확인:일단 설치되면 버스 통신의 무결성을 확인하여 터미네이터가 올바르게 작동하고 신호 반사 또는 통신 오류가 존재하지 않도록하십시오.

응용 프로그램 범위

산업 자동화 :ABB TER800은 산업 자동화 시스템, 특히 제조 플랜트에서 광범위하게 활용됩니다. 로봇, 컨베이어 시스템 및 자동화 된 생산 라인과 같은 다양한 자동 기계를 연결하는 Factory Scale Networks 시스템에서 근본적인 역할을합니다. 예를 들어, 자동차 제조 공장은이를 사용하여 조립 라인의 다른 PLC 전동 스테이션간에 정보를 전송할 수 있도록하여 제조 공정에서 필요할 때 차량을 효과적으로 전송하고 생산할 수 있도록합니다.

발전 및 분배 :ABB TER800은 발전 및 유통을 모니터링하고 관리하는 발전소 및 전기 변전소의 제어 시스템에 사용됩니다. 센서, 제어 장치 및 모니터링 시스템간에 신뢰할 수있는 통신이 가능합니다. 예를 들어 풍력 발전 단지에서와 같이 터빈 성능, 전력 출력 및 안전 매개 변수와 관련된 데이터를 효과적으로 전송하고 수신 할 수있는 풍력 터빈의 작동을 제어하는 ​​통신 네트워크에서도 사용됩니다.

공정 산업 :ABB TER800은 화학, 석유 및 가스 및 식음료와 같은 공정 산업의 제어 네트워크에서 사용되며, 이는 모두 지속적인 공정 제어가 필요합니다. 온도, 압력 및 유량과 같은 매개 변수를 측정하는 센서의 신호가 정확한 방식으로 제어 시스템에 전달 될 수 있는지 확인합니다. 예를 들어, 화학 플랜트에서는 반응 용기에 위치한 센서와 중앙 제어실 간의 피드백이 가능하여 작업자가 화학 공정이 발생할 때 화학 공정을 모니터링하고 조정할 수 있도록합니다.

문제 해결

커뮤니케이션 실패 : HN800 또는 CW800 버스 통신이 없으면 먼저 연결을 검사하십시오. 전선에 단단하지만 부드러운 잡아 당김을 제공하여 느슨하거나 손상된 연결이 빠른 신호 중단 일 수 있는지 확인하십시오. 와이어의 닳은지 확인하고 케이블이 올바르게 연결되어 있는지 확인하십시오. 연결이 양호한 경우 ABB TER800에서 구성된 종료 설정을 확인하십시오. 잘못된 종료 저항을 사용하면 신호 반사가 생성되어 통신 오류가 발생할 수 있습니다.

전기 간섭 :효과를 관찰하는 경우, 잘못된 데이터 출력 또는 반복 통신 실패와 같은 버스의 전기 노이즈에 기인 한 경우 접지를 검증하십시오. 접지가 좋지 않으면 장치가 소음에 더 취약 해집니다. 또한 버스 케이블이 다른 전자기 간섭 공급원에서 잘 차폐되고 라우팅되어 있는지 확인하십시오.

장치와의 장치 오작동 :오작동하는 것처럼 보이면 번트 구성 요소 또는 금이 간 케이싱과 같은 눈에 보이는 손상 징후를 검사하십시오. 마지막으로, 경우에 따라 소프트웨어와 관련된 모든 문제를 해결하는 펌웨어 업데이트를 플러시해야합니다.
