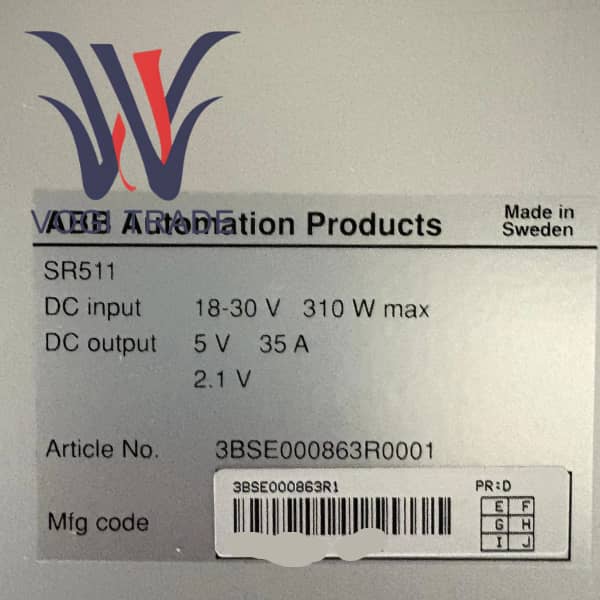

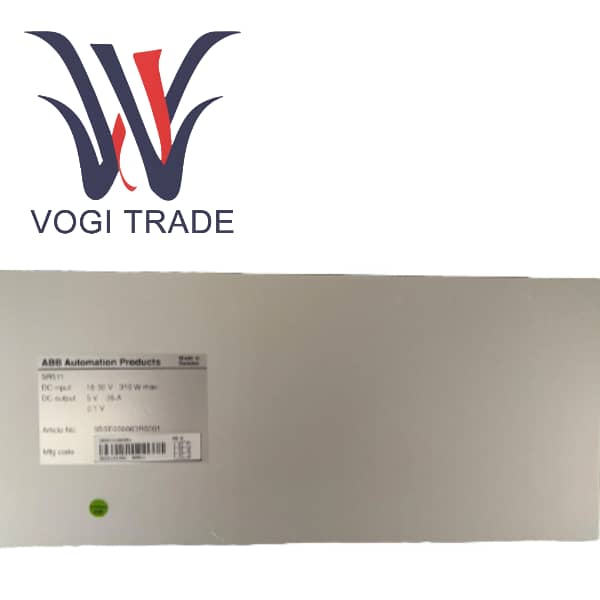

ABB SR511 3BSE000863R1

제품개요

SR511은 ABB Advant Master 분산 프로세스 제어 시스템의 정밀 전력 관리 구성 요소입니다. 3BSE000863R1은 "레귤레이터 24V/5V"로 정의됩니다. 핵심 기능은 시스템에서 제공하는 +24V DC 주 전원 공급 장치를 +5V DC 전압으로 변환하고 안정화하여 전력 품질에 대한 요구 사항이 매우 높은 Advant Master 시스템 내의 디지털 논리 회로에 공급하는 것입니다.

복잡한 전자 시스템에서는 다양한 유형의 회로마다 전원 공급 장치에 대한 요구 사항이 완전히 다릅니다. 고전력 I/O 모듈 및 릴레이는 +24V를 직접 사용할 수 있지만 컨트롤러의 "브레인"을 형성하는 마이크로프로세서 및 디지털 칩에는 매우 순수하고 리플이 적으며 매우 안정적인 +5V 전원 공급 장치가 필요합니다. SR511은 이러한 "보조 전원 공급 장치" 또는 "온보드 전원 공급 장치"의 역할을 정확하게 수행합니다. 3BSE000863R1은 일반적으로 컨트롤러 랙 내에 독립 모듈로 설치되어 독립 전원 장치 또는 랙 백플레인으로부터 +24V 입력을 수신하고 내부 선형 조정 또는 스위칭 조정 회로를 통과합니다. 코어 제어 로직이 주 전원 공급 장치의 변동이나 부하 변화에 영향을 받지 않고 매우 안정적인 전기 환경에서 작동할 수 있도록 고품질 +5V 전원 공급 장치를 출력합니다.

제품 기능적 특징

고정밀 전압 변환 및 전압 안정화

리플 억제. 주 전원 공급 장치(+24V)는 전송 중에 노이즈와 리플을 유발할 수 있습니다. SR511 내부의 전압 안정화 회로는 이러한 간섭을 효과적으로 필터링하고 매우 부드럽고 순수한 +5V DC 전류를 출력할 수 있습니다. 이는 고속 디지털 회로의 안정적인 작동에 매우 중요합니다.

부하 조절률. 다운스트림 디지털 회로의 부하 전류가 어떻게 변하는지에 관계없이 SR511은 매우 작은 허용 오차 범위 내에서 +5V 출력 전압을 유지할 수 있어 로직 레벨의 정확성을 보장합니다.

보호 및 격리

과전류/단락 보호. 다운스트림 회로에서 단락이나 과부하가 발생하는 경우 SR511에는 출력 전류를 제한하거나 출력을 차단할 수 있는 내부 보호 메커니즘이 있어야 과전류로 인한 값비싼 다운스트림 컨트롤러 모듈과 자체 손상을 방지할 수 있습니다.

시스템 수준 통합 및 안정성

AC 400용으로 특별히 설계되었습니다. 물리적 치수와 커넥터는 Advant Master 랙용으로 특별히 설계되어 완벽한 기계적 및 전기적 호환성을 보장합니다.

적용 가능한 산업 범위

SR511의 적용 시나리오는 그것이 속한 Advant Master 시스템에 의해 완전히 결정됩니다. 3BSE000863R1은 이 클래식 DCS를 배포하고 핵심 컨트롤러의 안정성에 대한 요구 사항이 매우 높은 모든 산업에 서비스를 제공합니다.

에너지와 전기. 원자력 발전소 및 대형 화력 발전소의 주 제어실에서는 전력 공급 문제로 인한 컨트롤러 장애가 용납되지 않습니다.

석유, 천연가스, 화학 산업. 정유공장의 핵심시설인 대규모 에틸렌 분해시설은 7×24시간 연속 가동되어야 한다.

광업 및 야금. 종합 철강 기업의 용광로, 변환기 및 열간 압연 생산 라인의 가동 중단 손실은 엄청납니다.

ABB Advant Master/AC 400 DCS 시스템을 아직 운영하고 있는 공장의 경우 SR511은 컨트롤러 랙 내에서 없어서는 안 될 "심장 조율기"입니다.
