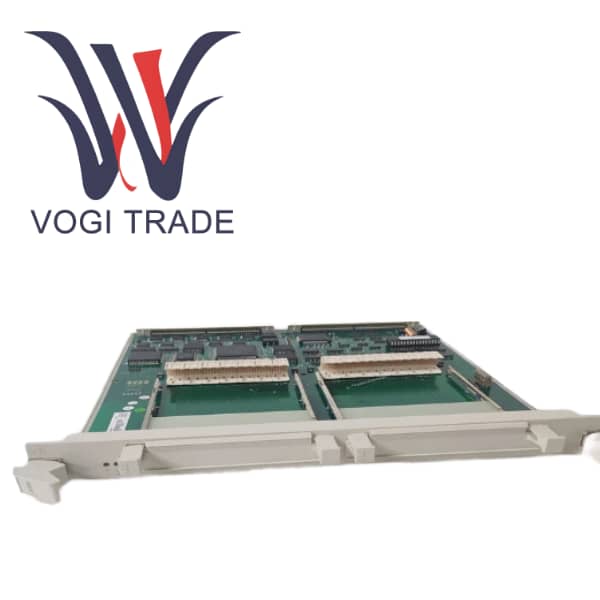

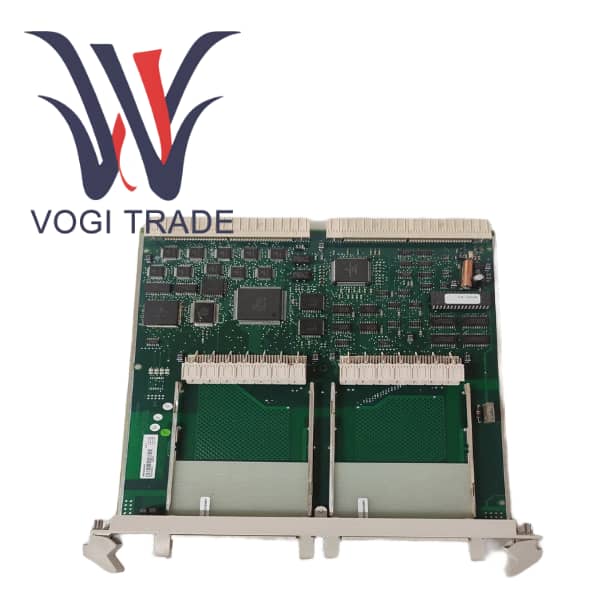

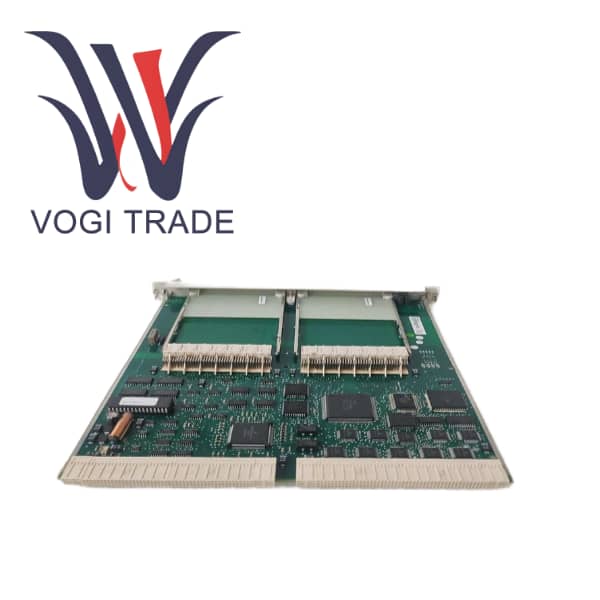

ABB SC510 3BSE003832R1

제품개요

ABB SC510은 Advant Master 분산 프로세스 제어 시스템의 핵심 하드웨어 확장 플랫폼입니다. 3BSE003832R1은 CPU가 없는 서브모듈 캐리어로 정의됩니다. 핵심 기능은 다양한 기능의 통신 서브모듈을 설치하고 운반하기 위한 물리적, 전기적 인터페이스의 캐리어 역할을 하는 것입니다.

Advant Master 시스템 아키텍처에서 유연한 기능 확장을 달성하고 귀중한 랙 슬롯을 절약하기 위해 ABB는 "마스터-슬레이브" 또는 "캐리어 보드-서브 카드"의 설계 철학을 채택했습니다. SC510과 같은 기판에는 처리 기능 자체가 포함되어 있지 않습니다. 주로 백플레인 커넥터, 전원 분배, 방열 구조 및 하나 이상의 전용 슬롯을 제공합니다. 실제 기능은 여기에 삽입된 하위 모듈에 의해 구현됩니다. 이 디자인은 시스템의 모듈화 정도와 공간 활용 효율성을 크게 향상시킵니다. 예를 들어, SC510 캐리어 보드는 2개의 CI531 하위 모듈을 지원할 수 있으므로 표준 슬롯 내에서 최대 4개의 RS-232 직렬 포트를 제공할 수 있습니다. 이는 기존 단일 기능 모듈과 비교할 수 없습니다.

제품 기능적 특징

모듈식 확장 플랫폼

하위 모듈 호스트. SC510의 핵심 가치는 '호스트' 역할을 하는 능력에 있습니다. 3BSE000863R1은 특정 일련의 통신 서브모듈을 수용하고 이러한 서브모듈의 기능을 Advant Master 시스템의 백플레인 버스에 원활하게 통합할 수 있습니다.

랙 공간을 절약하세요. 이것이 가장 중요한 장점입니다. 단일 SC510 캐리어 보드에 여러 하위 모듈을 설치하면 하나의 랙 슬롯만 차지하면서 I/O 또는 통신 지점 수를 늘릴 수 있습니다. 이는 공간이 부족하거나 많은 수의 직렬 통신 포트가 필요한 애플리케이션 시나리오에 매우 중요합니다.

시스템 아키텍처 및 배선 단순화

중앙 집중식 전원 공급 및 통신. SC510에 삽입된 모든 하위 모듈은 캐리어 보드를 통해 시스템 백플레인에서 전원 및 데이터 통신을 얻으므로 각 하위 모듈에 대해 별도의 배선이 필요하지 않습니다. 이는 캐비닛 내부의 배선을 크게 단순화하고 오류율을 줄이며 시스템의 정돈성과 유지 관리성을 향상시킵니다.

통합 관리. ABB의 엔지니어링 소프트웨어에서는 SC510과 해당 하위 모듈을 통합 장치로 구성, 진단 및 관리할 수 있어 엔지니어링 효율성이 향상됩니다.
